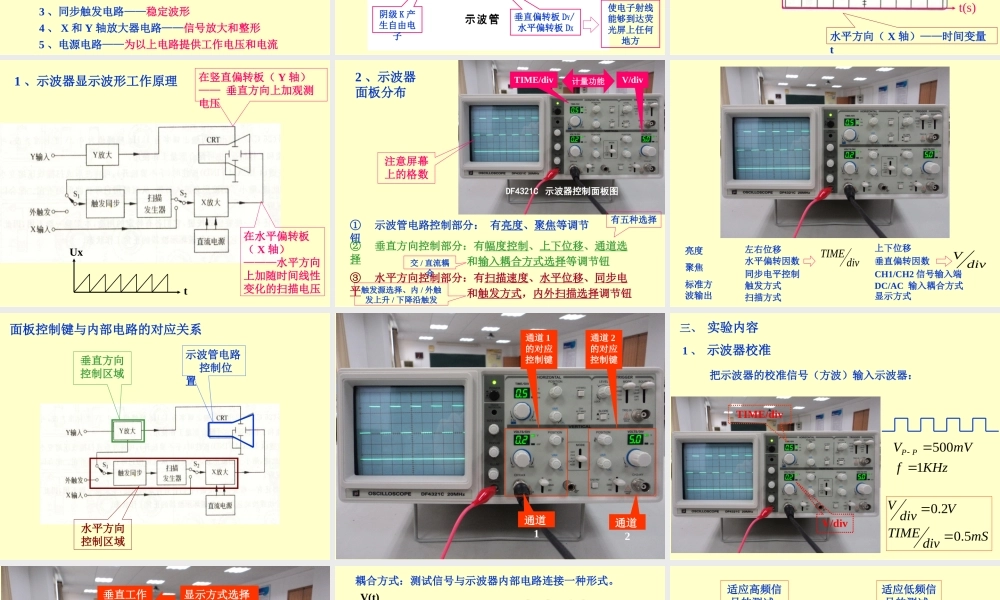

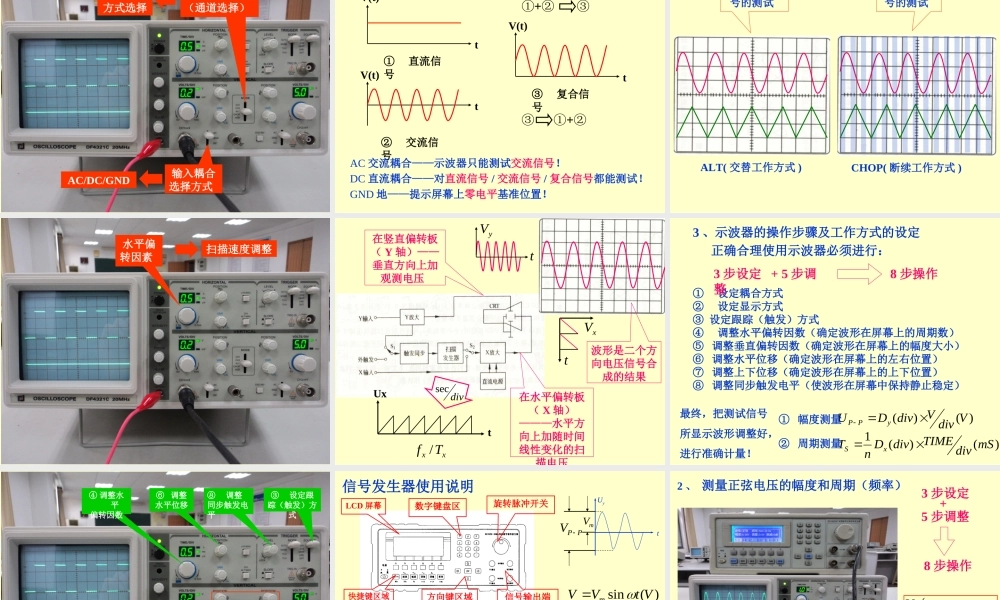

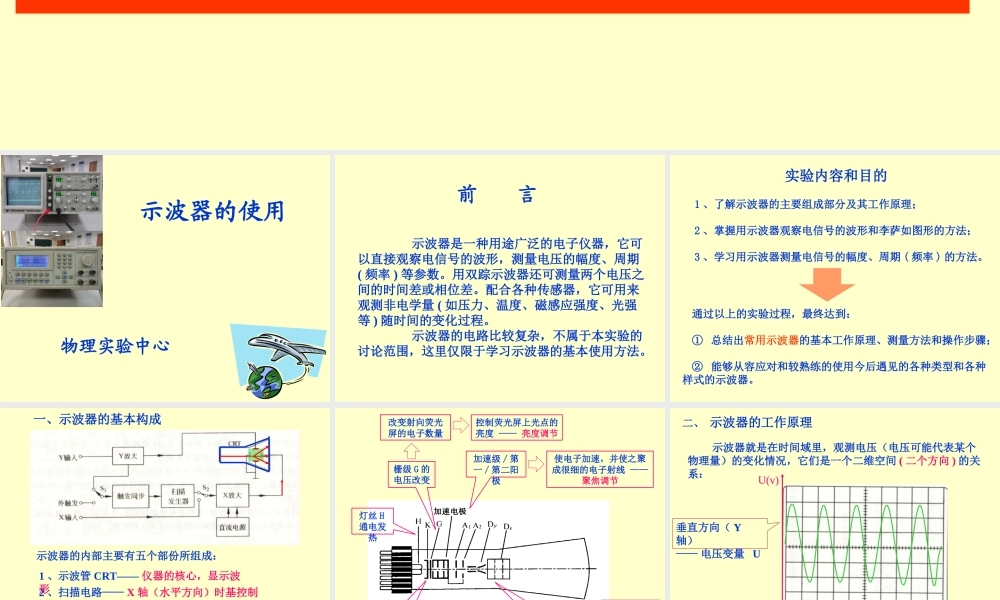

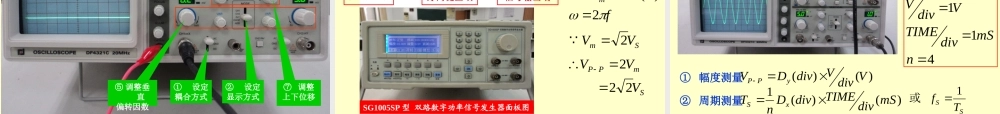

纪律要求：1、严禁替做实验，一旦发现，本学期实验总评成绩不及格！2、严禁以任何方式抄袭数据或实验报告，一旦发现，本实验成绩不及格！3、课堂上严禁玩手机，每发现一次扣10分！示波器的使用物理实验中心前言示波器是一种用途广泛的电子仪器，它可以直接观察电信号的波形，测量电压的幅度、周期(频率)等参数。用双踪示波器还可测量两个电压之间的时间差或相位差。配合各种传感器，它可用来观测非电学量(如压力、温度、磁感应强度、光强等)随时间的变化过程。示波器的电路比较复杂，不属于本实验的讨论范围，这里仅限于学习示波器的基本使用方法。1、了解示波器的主要组成部分及其工作原理；2、掌握用示波器观察电信号的波形和李萨如图形的方法；3、学习用示波器测量电信号的幅度、周期(频率)的方法。实验内容和目的通过以上的实验过程，最终达到：①总结出常用示波器的基本工作原理、测量方法和操作步骤；②能够从容应对和较熟练的使用今后遇见的各种类型和各种样式的示波器。一、示波器的基本构成1、示波管CRT——仪器的核心，显示波形2、扫描电路——X轴（水平方向）时基控制3、同步触发电路——稳定波形4、X和Y轴放大器电路——信号放大和整形5、电源电路——为以上电路提供工作电压和电流示波器的内部主要有五个部份所组成：灯丝H通电发热阴级K产生自由电子栅级G的电压改变改变射向荧光屏的电子数量控制荧光屏上光点的亮度——亮度调节加速级/第一/第二阳极使电子加速，并使之聚成很细的电子射线——聚焦调节垂直偏转板DY/水平偏转板DX使电子射线能够到达荧光屏上任何地方二、示波器的工作原理示波器就是在时间域里，观测电压（电压可能代表某个物理量）的变化情况，它们是一个二维空间(二个方向)的关系：水平方向（X轴）——时间变量t垂直方向（Y轴）——电压变量Ut(s)U(v)在竖直偏转板（Y轴）——垂直方向上加观测电压1、示波器显示波形工作原理在水平偏转板（X轴）———水平方向上加随时间线性变化的扫描电压tUx2、示波器面板分布①示波管电路控制部分：有亮度、聚焦等调节钮②垂直方向控制部分：有幅度控制、上下位移、通道选择和输入耦合方式选择等调节钮③水平方向控制部分：有扫描速度、水平位移、同步电平和触发方式，内外扫描选择调节钮有五种选择交/直流耦合DF4321C示波器控制面板图触发源选择、内/外触发上升/下降沿触发V/divTIME/div计量功能注意屏幕上的格数上下位移垂直偏转因数CH1/CH2信号输入端DC/AC输入耦合方式显示方式左...
