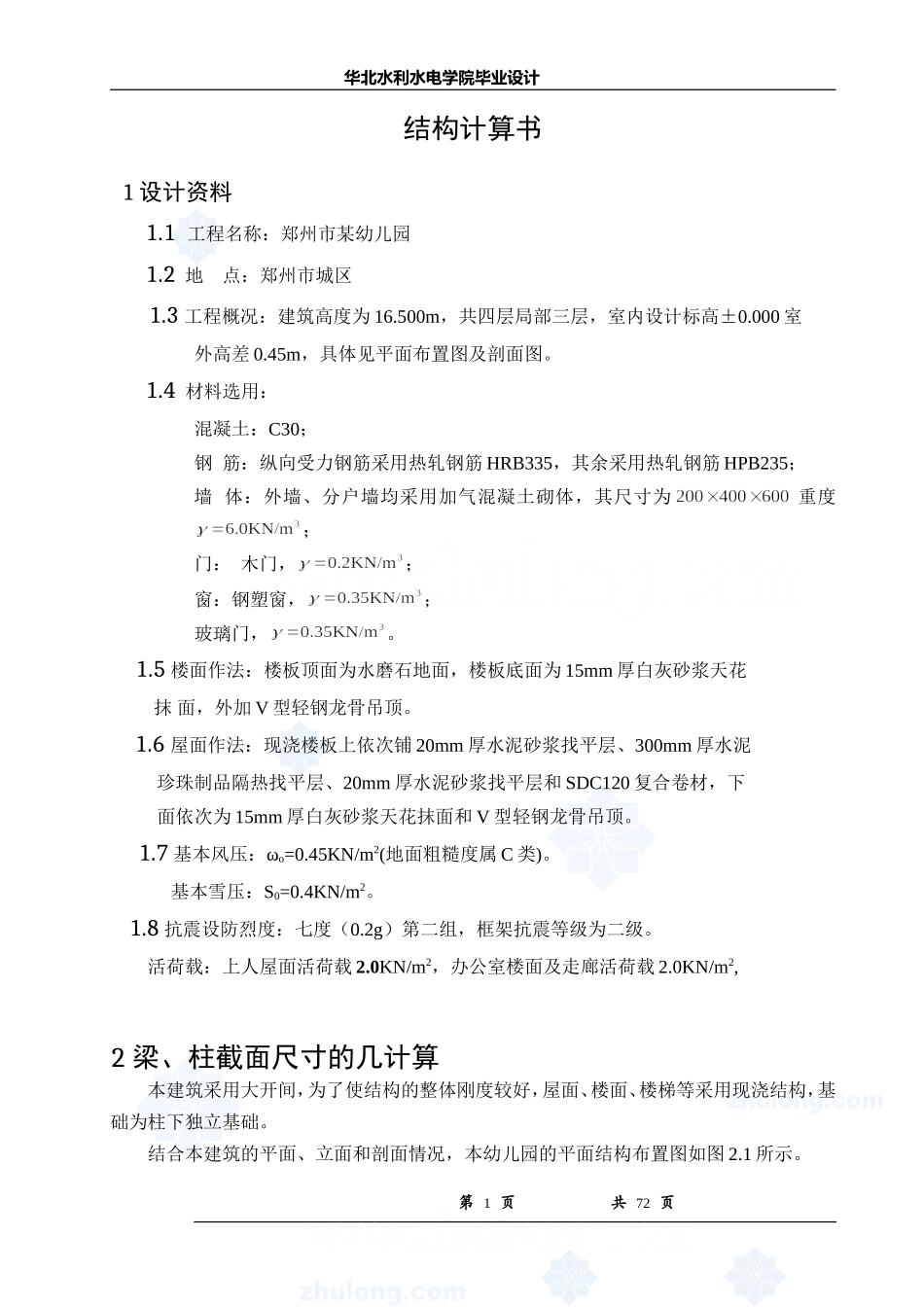

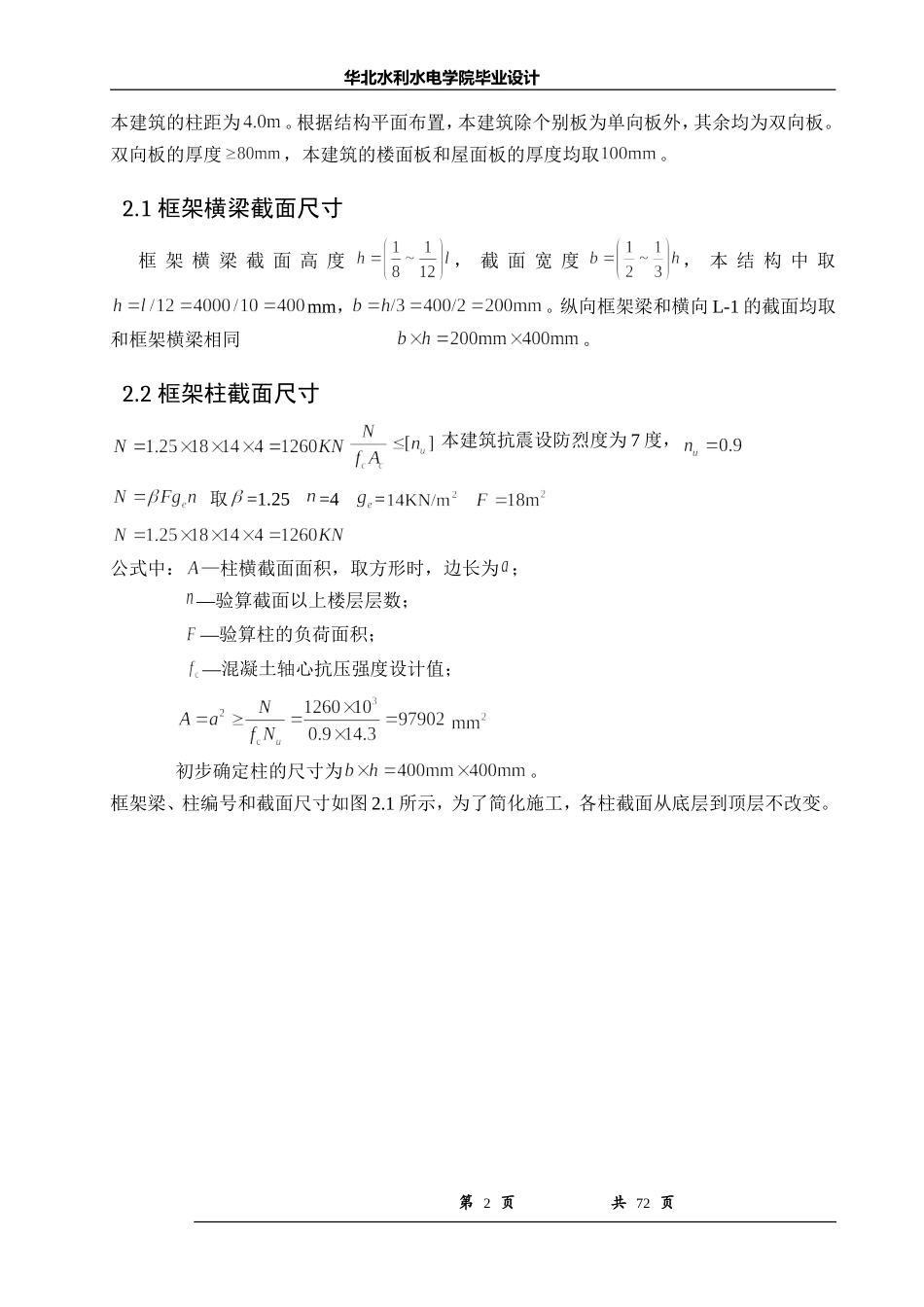

华北水利水电学院毕业设计结构计算书1设计资料1.1工程名称：郑州市某幼儿园1.2地点：郑州市城区1.3工程概况：建筑高度为16.500m，共四层局部三层，室内设计标高±0.000室外高差0.45m，具体见平面布置图及剖面图。1.4材料选用：混凝土：C30；钢筋：纵向受力钢筋采用热轧钢筋HRB335，其余采用热轧钢筋HPB235；墙体：外墙、分户墙均采用加气混凝土砌体，其尺寸为重度；门：木门，；窗：钢塑窗，；玻璃门，。1.5楼面作法：楼板顶面为水磨石地面，楼板底面为15mm厚白灰砂浆天花抹面，外加V型轻钢龙骨吊顶。1.6屋面作法：现浇楼板上依次铺20mm厚水泥砂浆找平层、300mm厚水泥珍珠制品隔热找平层、20mm厚水泥砂浆找平层和SDC120复合卷材，下面依次为15mm厚白灰砂浆天花抹面和V型轻钢龙骨吊顶。1.7基本风压：ωo=0.45KN/m2(地面粗糙度属C类)。基本雪压：S0=0.4KN/m2。1.8抗震设防烈度：七度（0.2g）第二组，框架抗震等级为二级。活荷载：上人屋面活荷载2.0KN/m2，办公室楼面及走廊活荷载2.0KN/m2,2梁、柱截面尺寸的几计算本建筑采用大开间，为了使结构的整体刚度较好，屋面、楼面、楼梯等采用现浇结构，基础为柱下独立基础。结合本建筑的平面、立面和剖面情况，本幼儿园的平面结构布置图如图2.1所示。第1页共72页华北水利水电学院毕业设计本建筑的柱距为。根据结构平面布置，本建筑除个别板为单向板外，其余均为双向板。双向板的厚度，本建筑的楼面板和屋面板的厚度均取。2.1框架横梁截面尺寸框架横梁截面高度，截面宽度，本结构中取mm，。纵向框架梁和横向L-1的截面均取和框架横梁相同。2.2框架柱截面尺寸本建筑抗震设防烈度为7度，取=1.25=4=公式中：—柱横截面面积，取方形时，边长为；—验算截面以上楼层层数；—验算柱的负荷面积；—混凝土轴心抗压强度设计值；初步确定柱的尺寸为。框架梁、柱编号和截面尺寸如图2.1所示，为了简化施工，各柱截面从底层到顶层不改变。第2页共72页华北水利水电学院毕业设计图2.1结构平面布置图第3页共72页华北水利水电学院毕业设计2.3确定框架计算简图图2.1所示的框架结构体系纵向和横向均为框架结构，是一个空间结构体系理应按空间结构进行计算，但是，本计算只作横向平面框架计算。纵向平面框架的计算方法与横向相同，故在此从略。本建筑中，横向框架的间距均为，荷载基本相同，可选用一榀框架进行计算与配筋，其余框架可参照此榀框架进行配筋。现以B轴线的KJ-B为计算单元。框架的计算单元如图2.1所示。框架柱嵌固于基...
