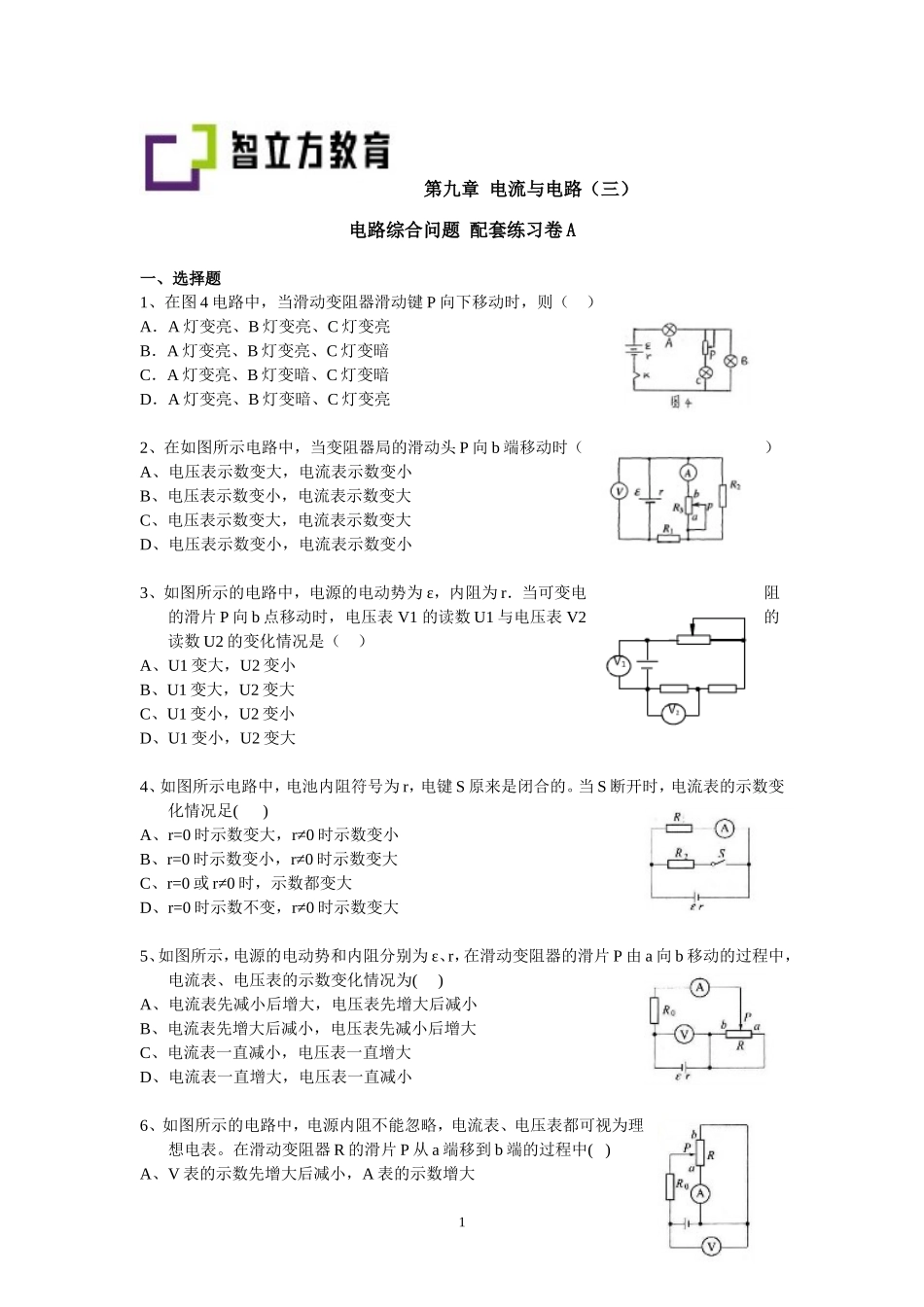

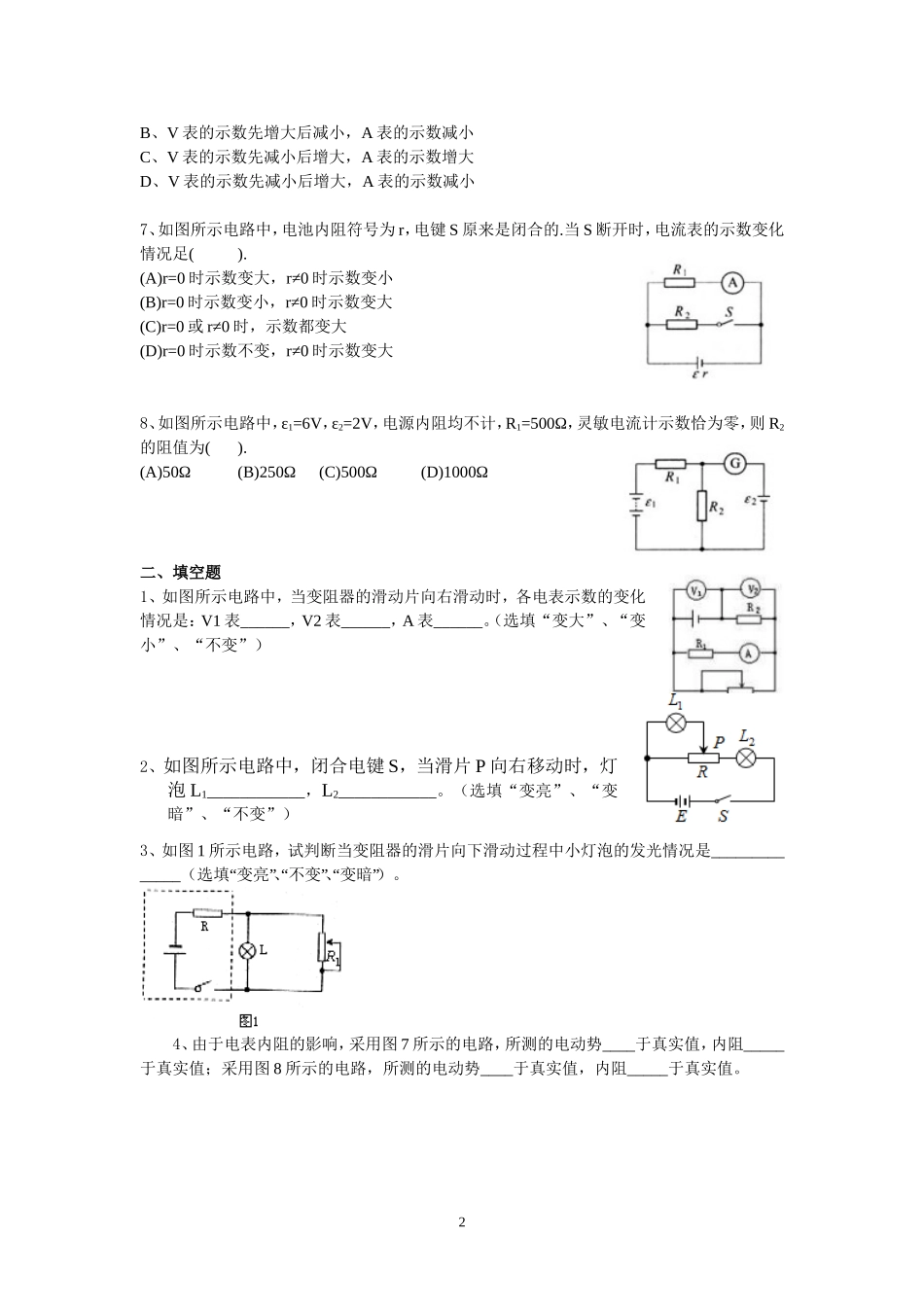

第九章电流与电路（三）电路综合问题配套练习卷A一、选择题1、在图4电路中，当滑动变阻器滑动键P向下移动时，则（）A．A灯变亮、B灯变亮、C灯变亮B．A灯变亮、B灯变亮、C灯变暗C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮2、在如图所示电路中，当变阻器局的滑动头P向b端移动时（）A、电压表示数变大，电流表示数变小B、电压表示数变小，电流表示数变大C、电压表示数变大，电流表示数变大D、电压表示数变小，电流表示数变小3、如图所示的电路中，电源的电动势为ε，内阻为r．当可变电阻的滑片P向b点移动时，电压表V1的读数U1与电压表V2的读数U2的变化情况是（）A、U1变大，U2变小B、U1变大，U2变大C、U1变小，U2变小D、U1变小，U2变大4、如图所示电路中，电池内阻符号为r，电键S原来是闭合的。当S断开时，电流表的示数变化情况足()A、r=0时示数变大，r≠0时示数变小B、r=0时示数变小，r≠0时示数变大C、r=0或r≠0时，示数都变大D、r=0时示数不变，r≠0时示数变大5、如图所示，电源的电动势和内阻分别为ε、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为()A、电流表先减小后增大，电压表先增大后减小B、电流表先增大后减小，电压表先减小后增大C、电流表一直减小，电压表一直增大D、电流表一直增大，电压表一直减小6、如图所示的电路中，电源内阻不能忽略，电流表、电压表都可视为理想电表。在滑动变阻器R的滑片P从a端移到b端的过程中()A、V表的示数先增大后减小，A表的示数增大1B、V表的示数先增大后减小，A表的示数减小C、V表的示数先减小后增大，A表的示数增大D、V表的示数先减小后增大，A表的示数减小7、如图所示电路中，电池内阻符号为r，电键S原来是闭合的.当S断开时，电流表的示数变化情况足().(A)r=0时示数变大，r≠0时示数变小(B)r=0时示数变小，r≠0时示数变大(C)r=0或r≠0时，示数都变大(D)r=0时示数不变，r≠0时示数变大8、如图所示电路中，ε1=6V，ε2=2V，电源内阻均不计，R1=500Ω，灵敏电流计示数恰为零，则R2的阻值为().(A)50Ω(B)250Ω(C)500Ω(D)1000Ω二、填空题1、如图所示电路中，当变阻器的滑动片向右滑动时，各电表示数的变化情况是：V1表______，V2表______，A表______。（选填“变大”、“变小”、“不变”）2、如图所示电路中，闭合电键S，当滑片P向右移动时，灯泡L1____________，L2____________。（选填“变亮”、“变暗”、“不变”）3、如图1所示电路，试判断当变阻器的...
