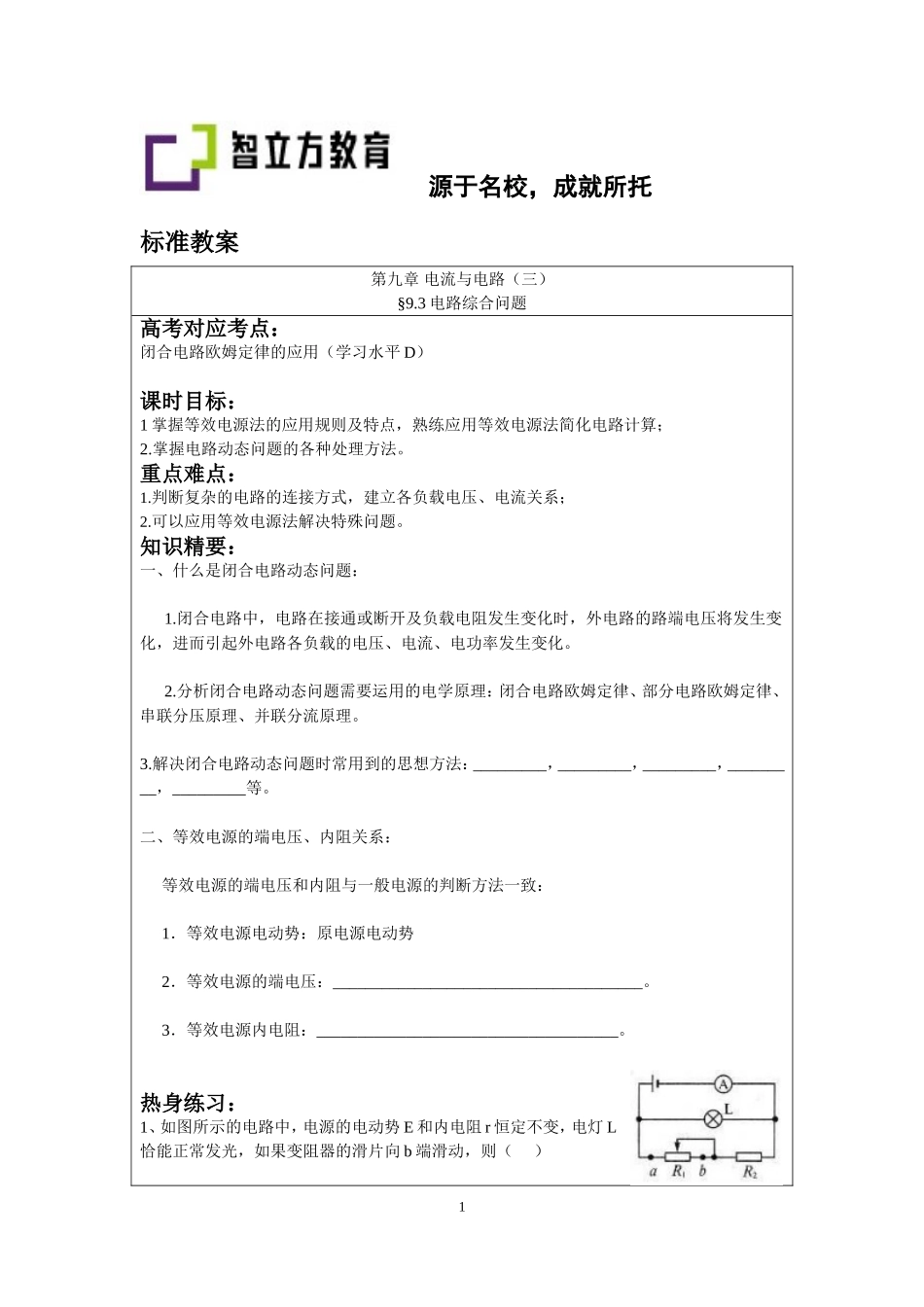

源于名校，成就所托标准教案第九章电流与电路（三）§9.3电路综合问题高考对应考点：闭合电路欧姆定律的应用（学习水平D）课时目标：1掌握等效电源法的应用规则及特点，熟练应用等效电源法简化电路计算；2.掌握电路动态问题的各种处理方法。重点难点：1.判断复杂的电路的连接方式，建立各负载电压、电流关系；2.可以应用等效电源法解决特殊问题。知识精要：一、什么是闭合电路动态问题：1.闭合电路中，电路在接通或断开及负载电阻发生变化时，外电路的路端电压将发生变化，进而引起外电路各负载的电压、电流、电功率发生变化。2.分析闭合电路动态问题需要运用的电学原理：闭合电路欧姆定律、部分电路欧姆定律、串联分压原理、并联分流原理。3.解决闭合电路动态问题时常用到的思想方法：_________，_________，_________，_________，_________等。二、等效电源的端电压、内阻关系：等效电源的端电压和内阻与一般电源的判断方法一致：1．等效电源电动势：原电源电动势2．等效电源的端电压：______________________________________。3．等效电源内电阻：_____________________________________。热身练习：1、如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（）1A、电灯L更亮，安培表的示数减小B、电灯L更亮，安培表的示数增大C、电灯L变暗，安培表的示数减小D、电灯L变暗，安培表的示数增大2、图中A为理想电流表，V1和V2为理想电压表，R1定值电阻，R2为可变电阻，电池E内阻不计，则（）、A、R2不变时，V2读数与A读数之比等于R1B、R2不变时，V1读数与A读数之比等于R1C、R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1D、R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R13．如图所示，调节可变电阻R的阻值，使电压表V的示数增大∆U，在这个过程中（）A、通过电阻R1两端的电流增加，增加量一定大于B、电阻R2两端的电压减小，减小量一定等于C、通过R2的电流减小，但减小量一定小于D、路端电压一定增加，增加量一定等于4．如图所示的电路中，R1、R2、R3、和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A的读数为I，电压表V的读数为U，当R5的滑动角点向图中a端移动时（）A．I变大，U变小B、I变大，U变大C、I变小，U变大D、I变小，U变小5、在图所示的四个电路中，当分别闭合开关S，移动滑动变阻器角头从左端至右端时，能使其中一个灯由...
