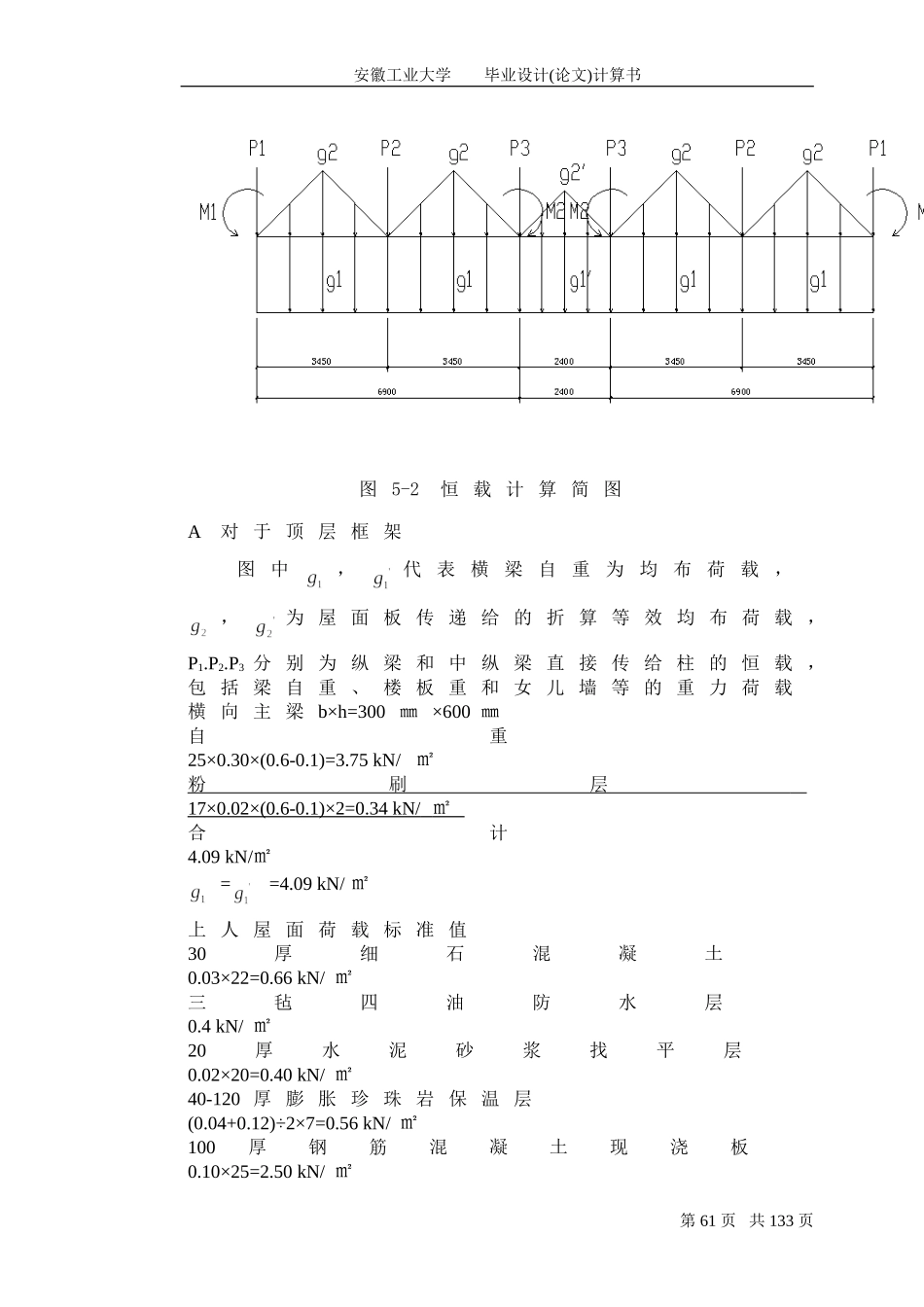

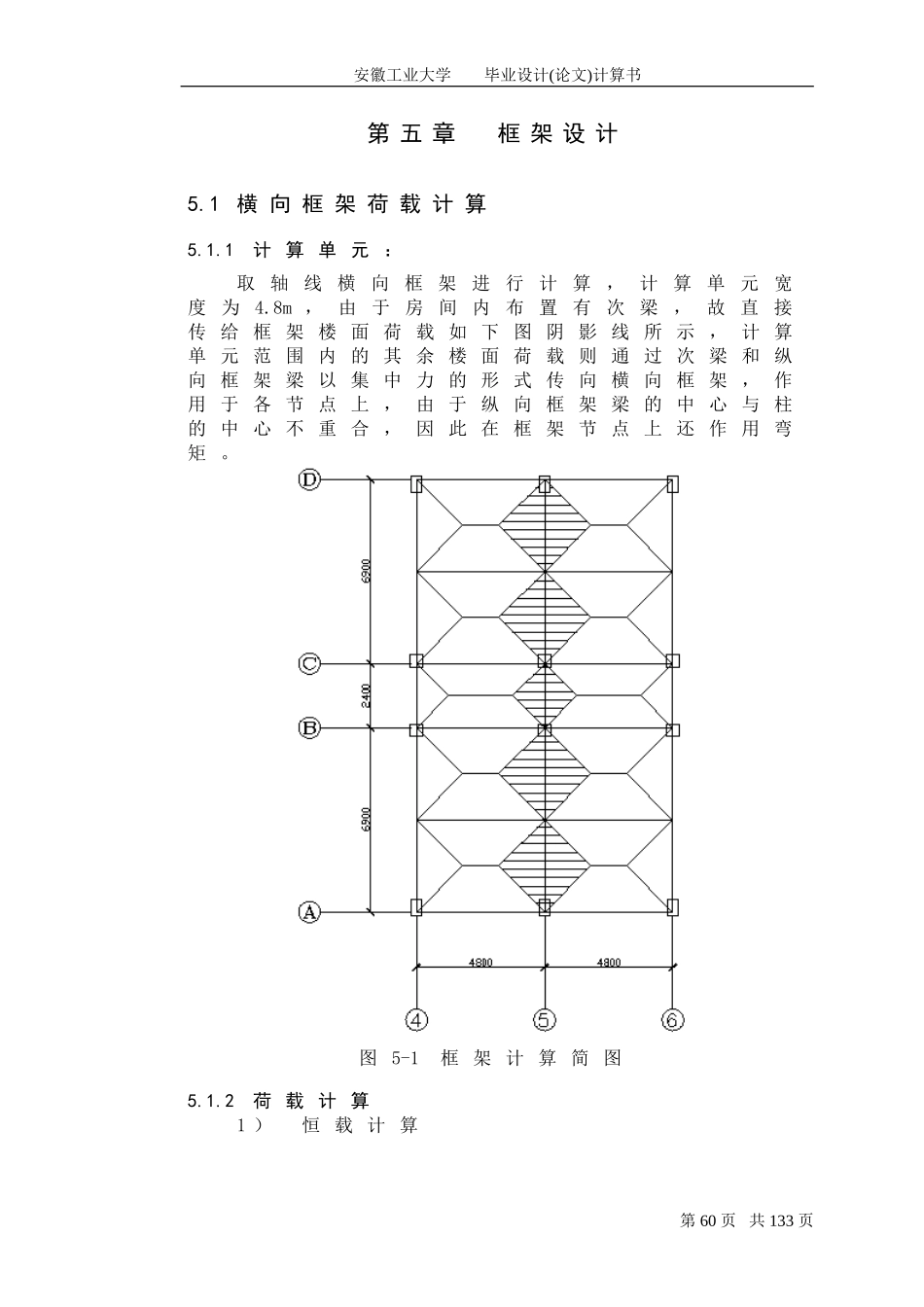

安徽工业大学毕业设计(论文)计算书第五章框架设计5.1横向框架荷载计算5.1.1计算单元：取轴线横向框架进行计算，计算单元宽度为4.8m，由于房间内布置有次梁，故直接传给框架楼面荷载如下图阴影线所示，计算单元范围内的其余楼面荷载则通过次梁和纵向框架梁以集中力的形式传向横向框架，作用于各节点上，由于纵向框架梁的中心与柱的中心不重合，因此在框架节点上还作用弯矩。图5-1框架计算简图5.1.2荷载计算1）恒载计算第60页共133页安徽工业大学毕业设计(论文)计算书图5-2恒载计算简图A对于顶层框架图中，代表横梁自重为均布荷载，，为屋面板传递给的折算等效均布荷载，P1.P2.P3分别为纵梁和中纵梁直接传给柱的恒载，包括梁自重、楼板重和女儿墙等的重力荷载横向主梁b×h=300㎜×600㎜自重25×0.30×(0.6-0.1)=3.75kN/㎡粉刷层17×0.02×(0.6-0.1)×2=0.34kN/㎡合计4.09kN/㎡==4.09kN/㎡上人屋面荷载标准值30厚细石混凝土0.03×22=0.66kN/㎡三毡四油防水层0.4kN/㎡20厚水泥砂浆找平层0.02×20=0.40kN/㎡40-120厚膨胀珍珠岩保温层(0.04+0.12)÷2×7=0.56kN/㎡100厚钢筋混凝土现浇板0.10×25=2.50kN/㎡第61页共133页安徽工业大学毕业设计(论文)计算书20厚混合砂浆抹底0.02×17=0.34kN/㎡合计4.86kN/㎡女儿墙240厚粉煤灰轻渣空心砌块7.5×0.24=1.80kN/㎡内外墙面粘贴瓷砖0.5×2=1.01kN/㎡合计2.80kN/㎡次梁自重25×0.25×（0.4-0.1）=1.881kN/m次梁粉刷17×0.02×（0.4-0.1）×2=0.21kN/m合计2.09kN/mP1=4.8×2.8×0.9+4.8×2.09+(4.8+1.35)/2×1.725×4.86=47.91kNP2=4.8×2.09+(4.8+1.35)/2×1.725×4.86+(4.8+2.4)/2×1.2×4.86=47.91kNP3=4.8×2.09+(4.8+1.35)/2×1.725×4.86×2=61.59kNB对于1-4层楼盖边跨包括梁自重和其上填充墙自重，为均布荷载P1、P2包括纵横墙自重=4.09+2.8×（3.9-0.6）=13.33kN/m=4.09kN/m水磨石面层0.65kN/㎡20厚水泥砂浆找平层0.02×20=0.40kN/㎡100厚钢筋混凝土现浇板0.10×25=2.50kN/㎡20厚混合砂浆抹底0.02×17=0.34kN/㎡合计3.89kN/㎡=3.89×1/2×3.45×1/2×3.45×2+2.48×(3.9-0.6)=31.34kN/m第62页共133页安徽工业大学毕业设计(论文)计算书=3.89×1/2×2.4×1/2×2.4×2=11.20kN/mP1=4.8×2.8×(3.9-0.4)+2.09×4.8+(4.80+1.35)×1.725/2×3.89+2.64×4.8×(3.9-0.4)=122.06kNP2=2.09×4.8+(4.80+1.35)×1.725/2×3.89+(4.80+2.40)/2×1.2×3.89+7.5×0.24×(3.9-0.4)×4.8+2.48×4.8×(3.9-0.4)=119.37kNP3=2.09...
