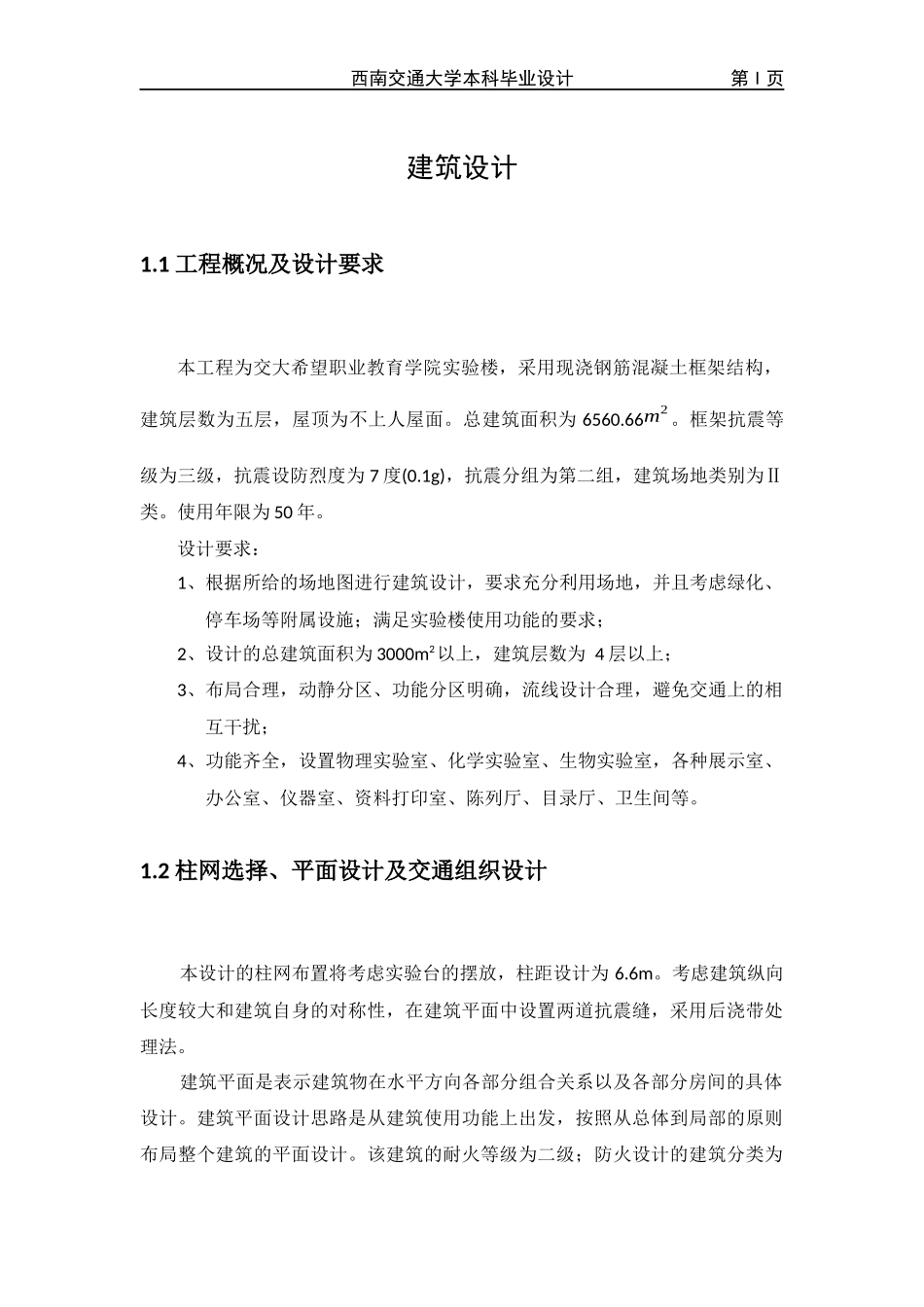

西南交通大学本科毕业设计第I页建筑设计1.1工程概况及设计要求本工程为交大希望职业教育学院实验楼，采用现浇钢筋混凝土框架结构，建筑层数为五层，屋顶为不上人屋面。总建筑面积为6560.66m2。框架抗震等级为三级，抗震设防烈度为7度(0.1g)，抗震分组为第二组，建筑场地类别为Ⅱ类。使用年限为50年。设计要求：1、根据所给的场地图进行建筑设计，要求充分利用场地，并且考虑绿化、停车场等附属设施；满足实验楼使用功能的要求；2、设计的总建筑面积为3000m2以上，建筑层数为4层以上；3、布局合理，动静分区、功能分区明确，流线设计合理，避免交通上的相互干扰；4、功能齐全，设置物理实验室、化学实验室、生物实验室，各种展示室、办公室、仪器室、资料打印室、陈列厅、目录厅、卫生间等。1.2柱网选择、平面设计及交通组织设计本设计的柱网布置将考虑实验台的摆放，柱距设计为6.6m。考虑建筑纵向长度较大和建筑自身的对称性，在建筑平面中设置两道抗震缝，采用后浇带处理法。建筑平面是表示建筑物在水平方向各部分组合关系以及各部分房间的具体设计。建筑平面设计思路是从建筑使用功能上出发，按照从总体到局部的原则布局整个建筑的平面设计。该建筑的耐火等级为二级；防火设计的建筑分类为西南交通大学本科毕业设计第II页二类；屋面防水等级为II级，使用年限为15年。内部空间分隔和功能布置每层均无太大变化。均为不上人屋面。为了减小不同功能区之间的相互影响，将实验楼工作人员办公区分别单独设置入口，避免了人流之间的相互干扰。交通组织采用内廊式，在走廊端部和中部的合适位置设置了楼梯，避免形成袋形走廊，便于人流疏散，符合消防规范规定。1.3剖面及立面设计建筑剖面图反映建筑物在垂直方向上各部分的组合关系，考虑到实验楼作为教学和办公场所，需要摆放标准实验台并且要求良好的采光条件和通风条件，故选用较大层高3.9m，并选择大开窗设计。建筑立面图反映建筑四周的外部形象。立面建筑设计在满足房间的使用要求和技术经济条件下，运用建筑造型和立面构图的一些规律使建筑外观更美。例如在入口处，增加立柱和雨棚使建筑显得宏伟大气。
