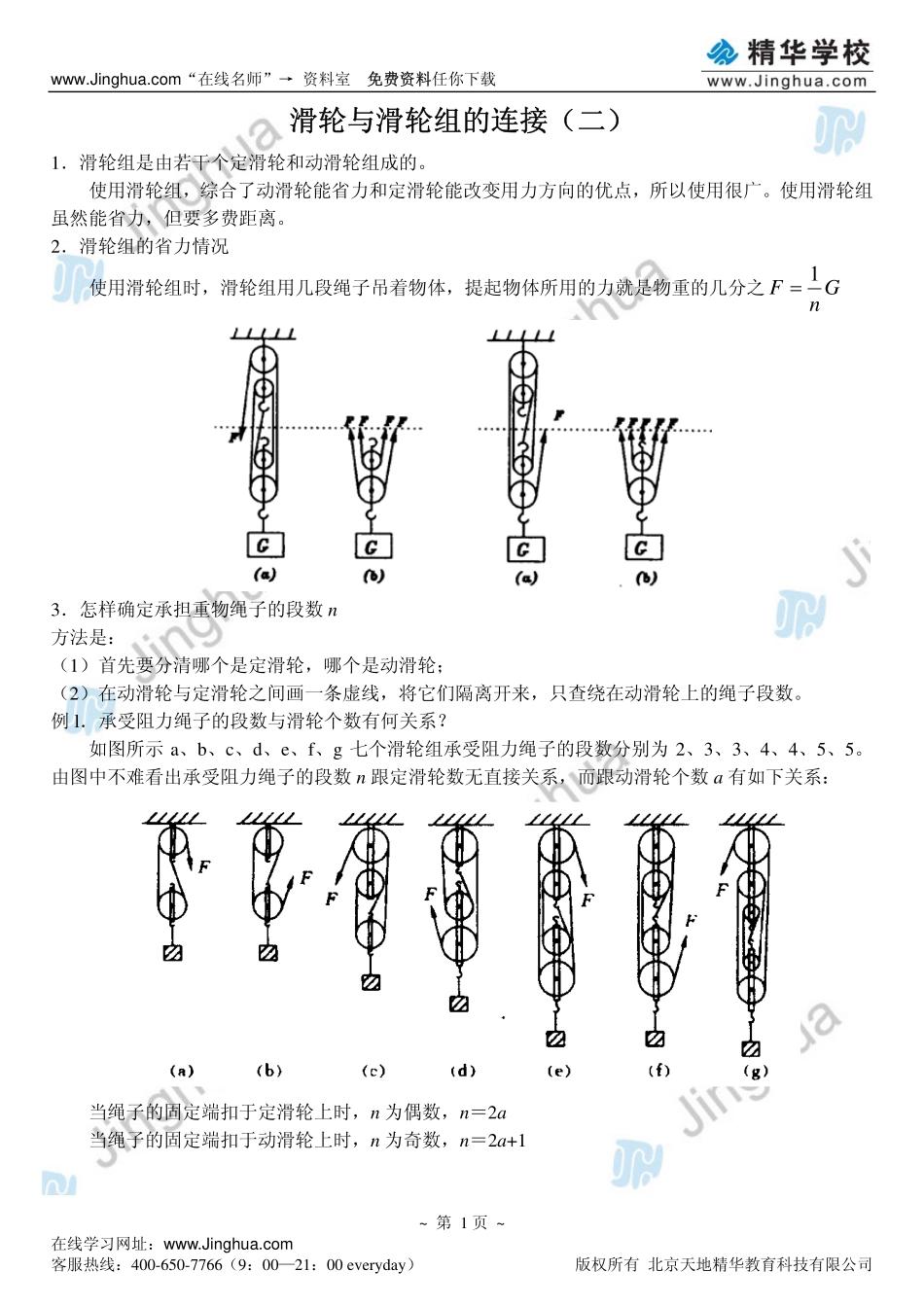

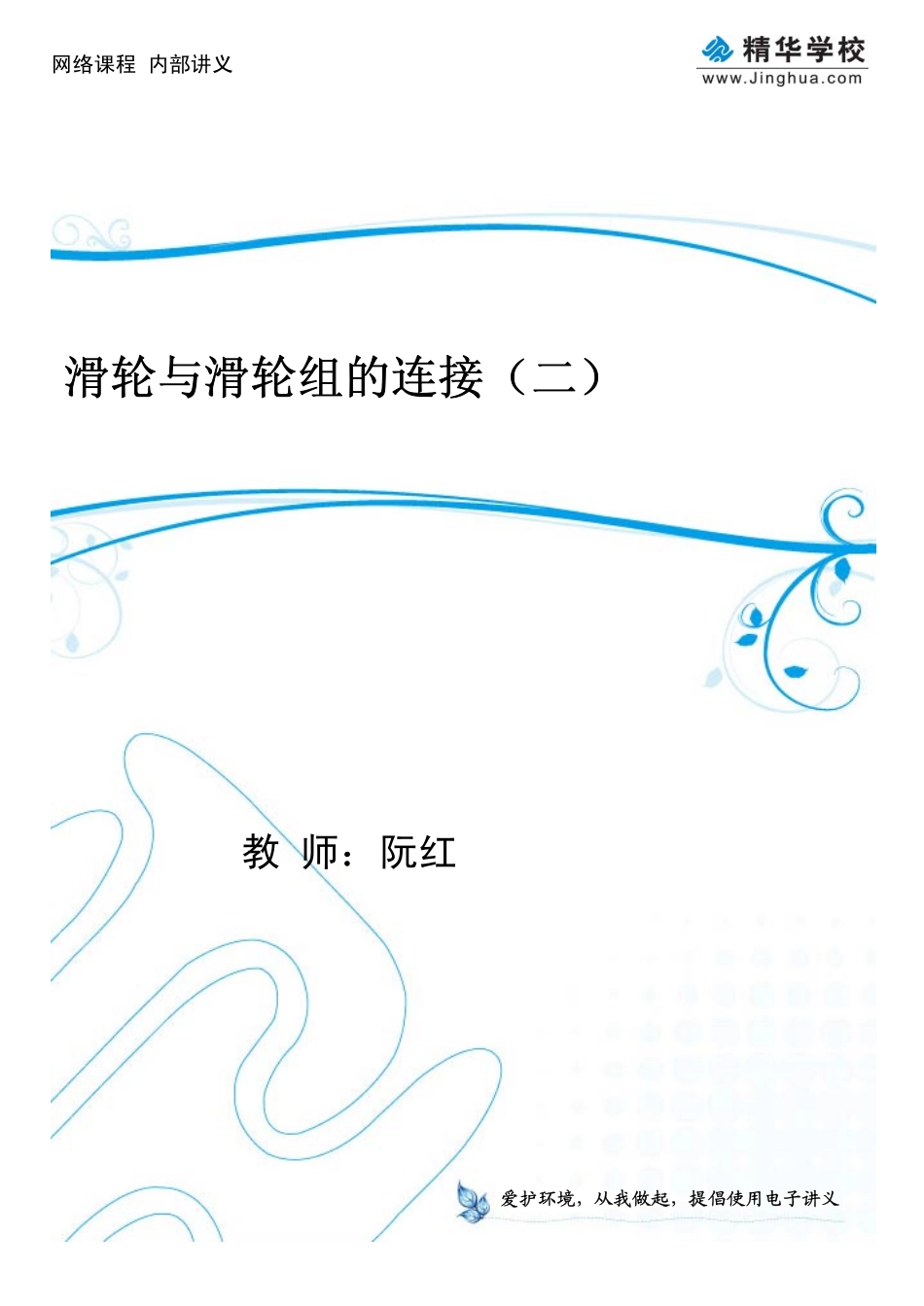

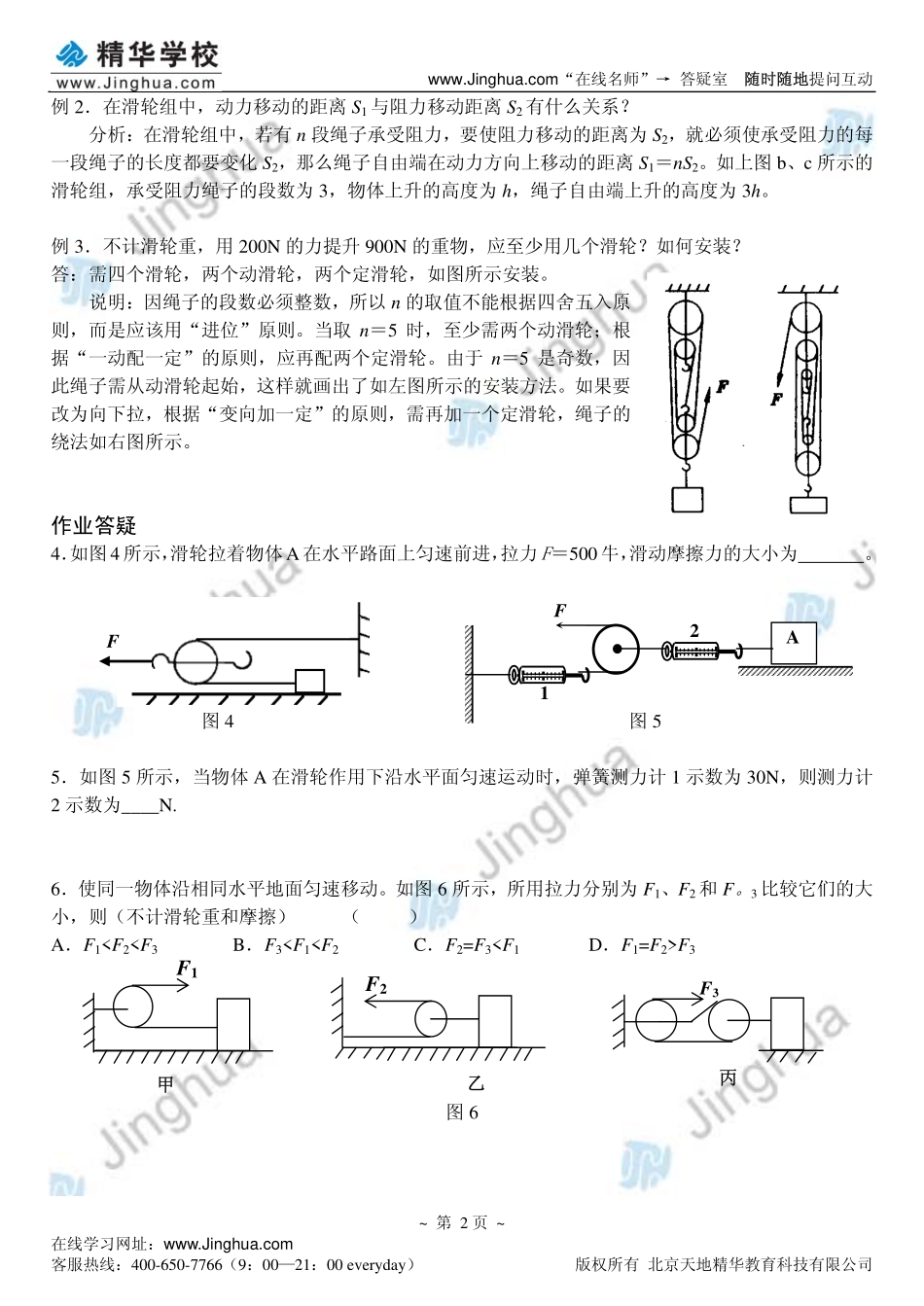

网络课程内部讲义滑轮与滑轮组的连接（二）教师：阮红爱护环境，从我做起，提倡使用电子讲义www.Jinghua.com“在线名师”→资料室免费资料任你下载~第1页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司滑轮与滑轮组的连接（二）1．滑轮组是由若干个定滑轮和动滑轮组成的。使用滑轮组，综合了动滑轮能省力和定滑轮能改变用力方向的优点，所以使用很广。使用滑轮组虽然能省力，但要多费距离。2．滑轮组的省力情况使用滑轮组时，滑轮组用几段绳子吊着物体，提起物体所用的力就是物重的几分之GnF1=3．怎样确定承担重物绳子的段数n方法是：（1）首先要分清哪个是定滑轮，哪个是动滑轮；（2）在动滑轮与定滑轮之间画一条虚线，将它们隔离开来，只查绕在动滑轮上的绳子段数。例l．承受阻力绳子的段数与滑轮个数有何关系？如图所示a、b、c、d、e、f、g七个滑轮组承受阻力绳子的段数分别为2、3、3、4、4、5、5。由图中不难看出承受阻力绳子的段数n跟定滑轮数无直接关系，而跟动滑轮个数a有如下关系：当绳子的固定端扣于定滑轮上时，n为偶数，n＝2a当绳子的固定端扣于动滑轮上时，n为奇数，n＝2a+1www.Jinghua.com“在线名师”→答疑室随时随地提问互动~第2页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司例2．在滑轮组中，动力移动的距离S1与阻力移动距离S2有什么关系？分析：在滑轮组中，若有n段绳子承受阻力，要使阻力移动的距离为S2，就必须使承受阻力的每一段绳子的长度都要变化S2，那么绳子自由端在动力方向上移动的距离S1＝nS2。如上图b、c所示的滑轮组，承受阻力绳子的段数为3，物体上升的高度为h，绳子自由端上升的高度为3h。例3．不计滑轮重，用200N的力提升900N的重物，应至少用几个滑轮？如何安装？答：需四个滑轮，两个动滑轮，两个定滑轮，如图所示安装。说明：因绳子的段数必须整数，所以n的取值不能根据四舍五入原则，而是应该用“进位”原则。当取n＝5时，至少需两个动滑轮；根据“一动配一定”的原则，应再配两个定滑轮。由于n＝5是奇数，因此绳子需从动滑轮起始，这样就画出了如左图所示的安装方法。如果要改为向下拉，根据“变向加一定”的原则，需再加一个定滑轮，绳子的绕法如右图所示。作业答疑4．如图4所示，滑轮拉着物体A在水平路面上匀速前进，拉力F＝500牛，滑动摩擦力的大小为。...
