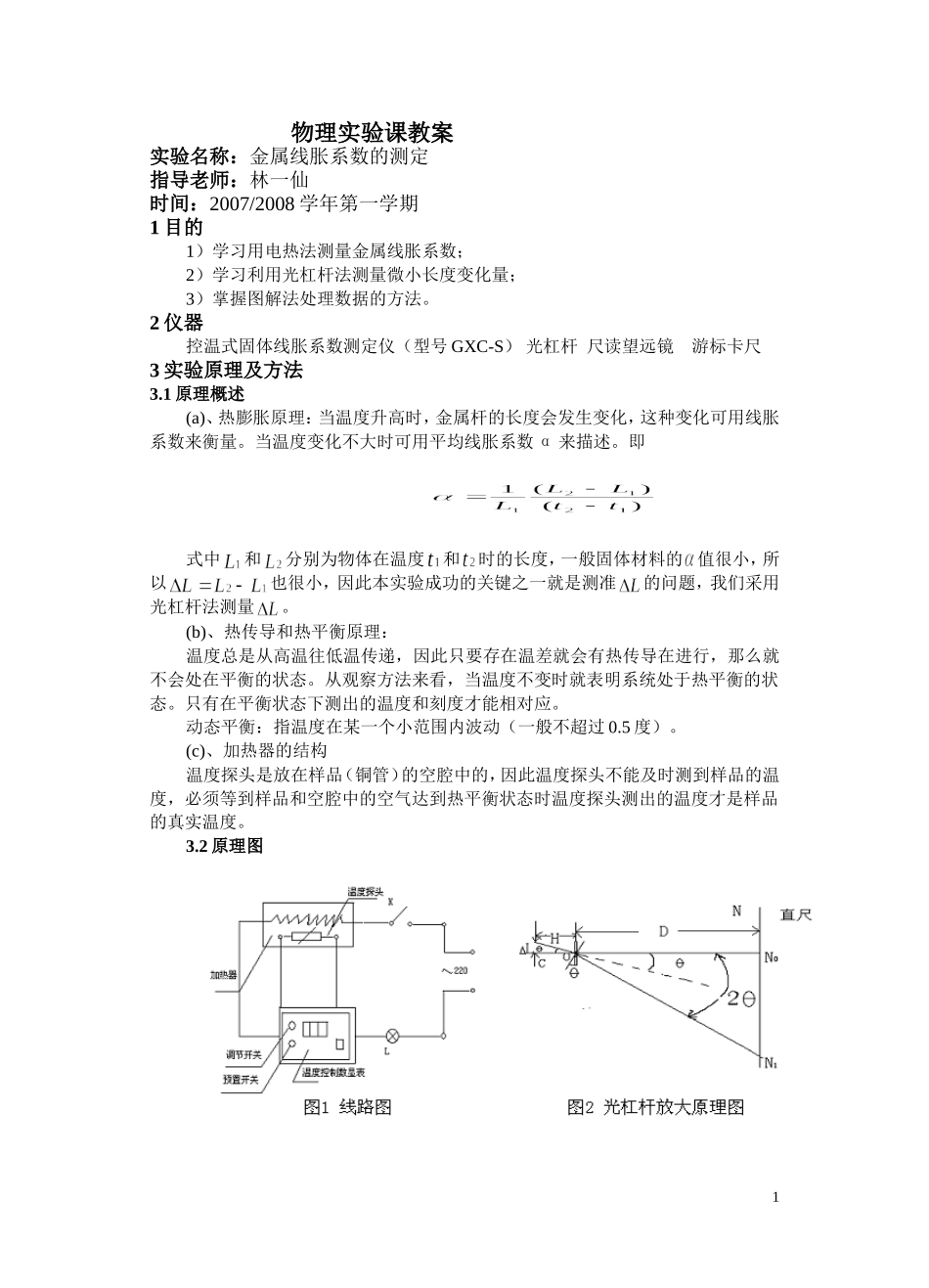

物理实验课教案实验名称：金属线胀系数的测定指导老师：林一仙时间：2007/2008学年第一学期1目的1）学习用电热法测量金属线胀系数；2）学习利用光杠杆法测量微小长度变化量；3）掌握图解法处理数据的方法。2仪器控温式固体线胀系数测定仪（型号GXC-S）光杠杆尺读望远镜游标卡尺3实验原理及方法3.1原理概述(a)、热膨胀原理：当温度升高时，金属杆的长度会发生变化，这种变化可用线胀系数来衡量。当温度变化不大时可用平均线胀系数α来描述。即式中和分别为物体在温度和时的长度，一般固体材料的值很小，所以也很小，因此本实验成功的关键之一就是测准的问题，我们采用光杠杆法测量。(b)、热传导和热平衡原理：温度总是从高温往低温传递，因此只要存在温差就会有热传导在进行，那么就不会处在平衡的状态。从观察方法来看，当温度不变时就表明系统处于热平衡的状态。只有在平衡状态下测出的温度和刻度才能相对应。动态平衡：指温度在某一个小范围内波动（一般不超过0.5度）。(c)、加热器的结构温度探头是放在样品（铜管）的空腔中的，因此温度探头不能及时测到样品的温度，必须等到样品和空腔中的空气达到热平衡状态时温度探头测出的温度才是样品的真实温度。3.2原理图1从图2可知：所以可得：=3.3方法控温式固体线胀系数测定仪（型号GXC-S）是采用电热法对金属杆进行加热，加热原理如图1。由于电热法有热惯性，所以只有等到温度达到最大时才会有一个短暂的平衡，此时才能读出样品的温度和相应的刻度读数。由于固体线膨胀幅度很小，所以必须通过放大以后才能测量，这里用到的是光杠杆放大的方法，原理如图2。4教学内容原理和方法5教学组织及教学要求1）线胀系数的定义，热传导原理和热平衡原理要讲一下；2）光杠杆系统的调节和线胀系数仪的操作示范及讲解；卡尺的用法示范。3）读出与室温相对应的第一组温度和刻度；4）当温度升到最高时的读数作为测量点，一般波动时间为1-2分钟，之后就会下降。所以一般温度30秒不变就可以读数了。6实验教学的重点与难点（一）、重点：热膨胀原理和热传导原理及热平衡原理，微小变化量测量原理；（二）、难点：望远镜的调节1、对称的调节：调整望远镜使其与光杠杆镜面在同一高度，望远镜上有缺口和准星，从缺口和准星连成的线上瞄准光杠杆镜面的中心看到镜子里有刻度尺的像，这时就说明刻度尺和望远镜互为对称关系，如果没有看到刻度尺的像就要往左或往右移动整个支架直到看到刻度尺的像为止。2、望远镜的调节：拿掉镜...
