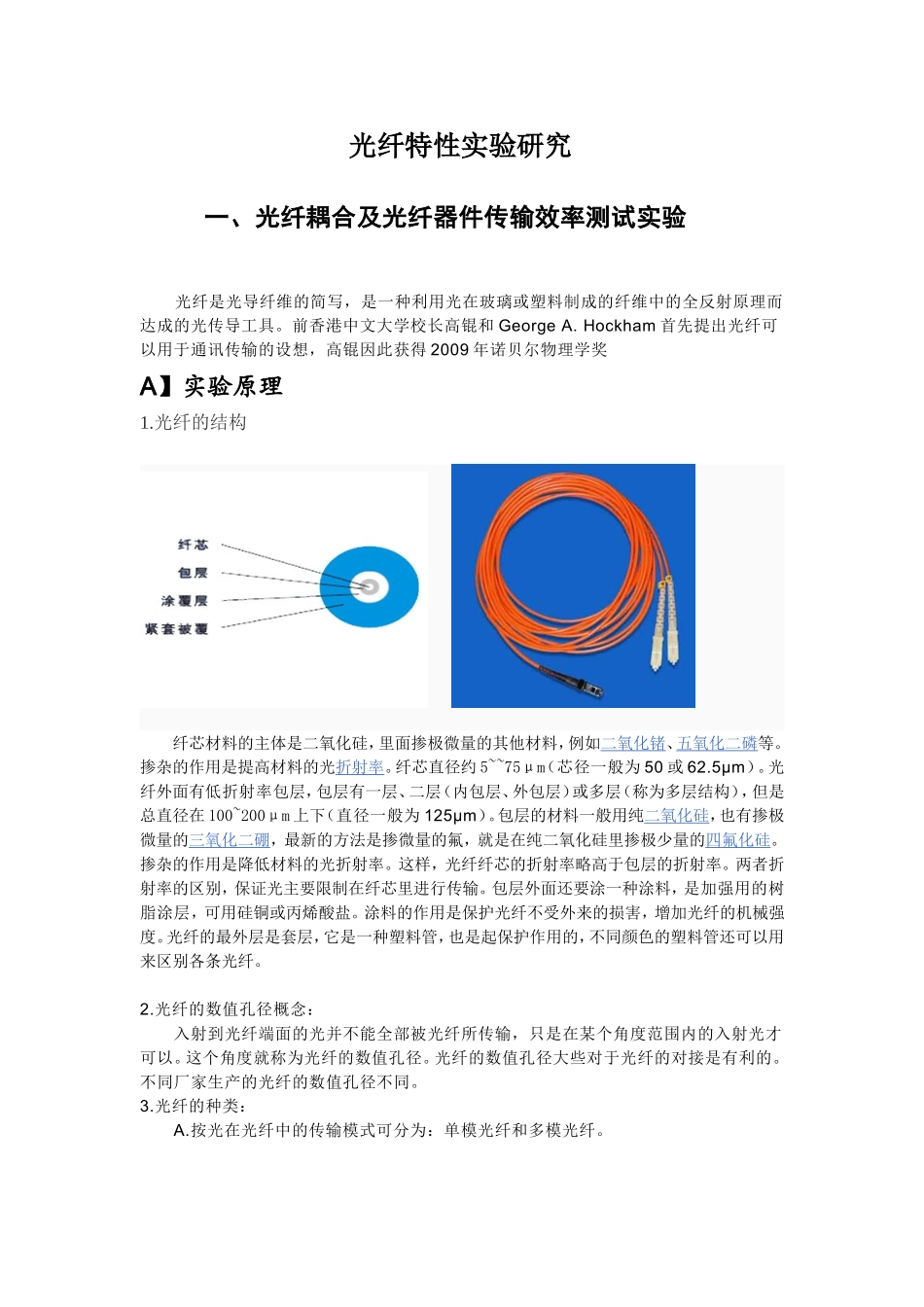

光纤特性实验研究一、光纤耦合及光纤器件传输效率测试实验光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。前香港中文大学校长高锟和GeorgeA.Hockham首先提出光纤可以用于通讯传输的设想，高锟因此获得2009年诺贝尔物理学奖A】实验原理1.光纤的结构纤芯材料的主体是二氧化硅，里面掺极微量的其他材料，例如二氧化锗、五氧化二磷等。掺杂的作用是提高材料的光折射率。纤芯直径约5~~75μm（芯径一般为50或62.5μm）。光纤外面有低折射率包层，包层有一层、二层（内包层、外包层）或多层（称为多层结构），但是总直径在100~200μm上下（直径一般为125μm）。包层的材料一般用纯二氧化硅，也有掺极微量的三氧化二硼，最新的方法是掺微量的氟，就是在纯二氧化硅里掺极少量的四氟化硅。掺杂的作用是降低材料的光折射率。这样，光纤纤芯的折射率略高于包层的折射率。两者折射率的区别，保证光主要限制在纤芯里进行传输。包层外面还要涂一种涂料，是加强用的树脂涂层，可用硅铜或丙烯酸盐。涂料的作用是保护光纤不受外来的损害，增加光纤的机械强度。光纤的最外层是套层，它是一种塑料管，也是起保护作用的，不同颜色的塑料管还可以用来区别各条光纤。2.光纤的数值孔径概念：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。这个角度就称为光纤的数值孔径。光纤的数值孔径大些对于光纤的对接是有利的。不同厂家生产的光纤的数值孔径不同。3.光纤的种类：A.按光在光纤中的传输模式可分为：单模光纤和多模光纤。多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。单模光纤：中心玻璃芯较细（芯径一般为9或10μm），只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。单模光纤(Single-modeFiber)：一般光纤跳纤用黄色表示，接头和保护套为蓝色；传输距离较长。多模光纤(Multi-modeFiber)：一般光纤跳纤用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。C.按折射率分布情况分：...
