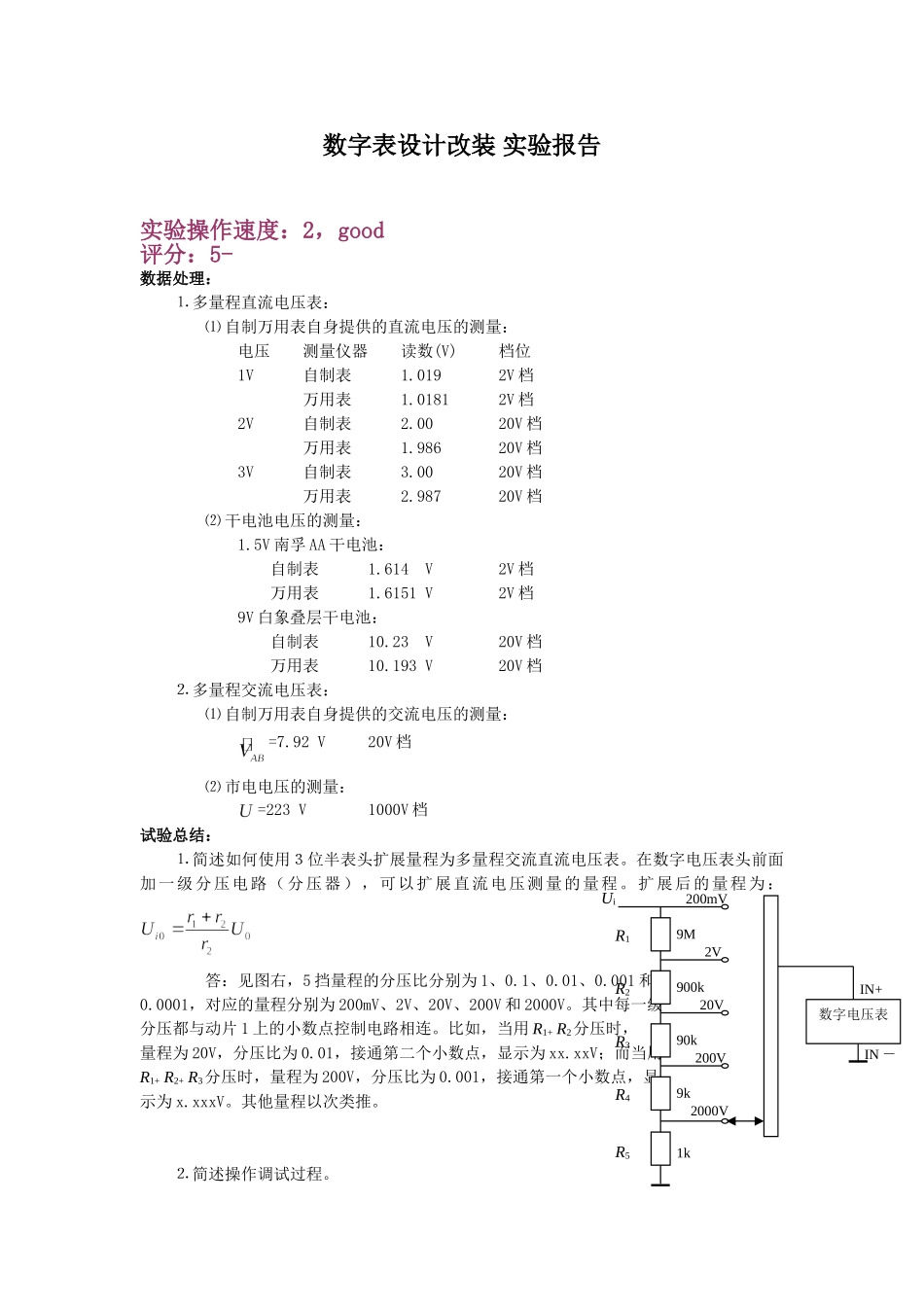

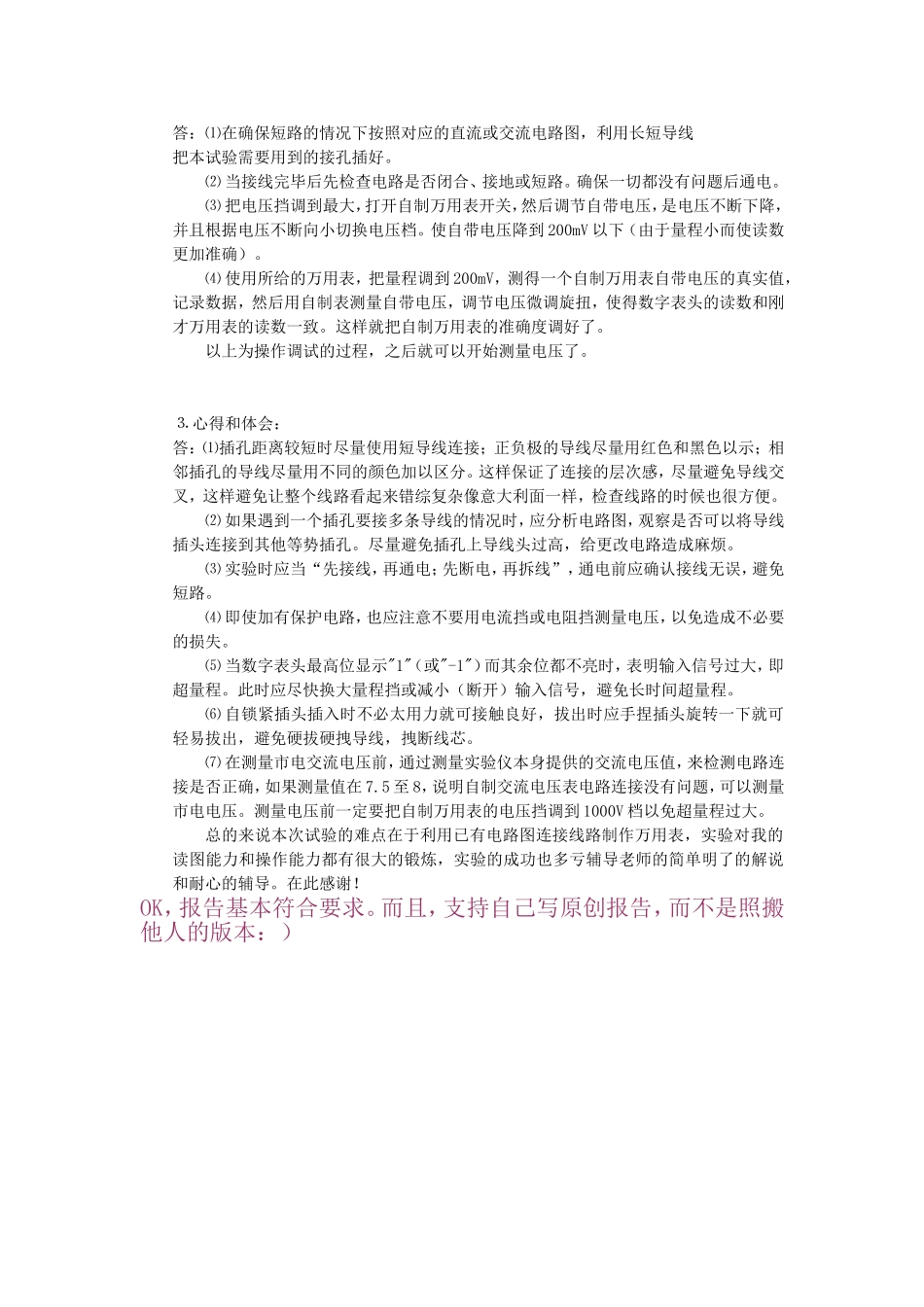

数字表设计改装实验报告实验操作速度：2，good评分：5-数据处理：⒈多量程直流电压表：⑴自制万用表自身提供的直流电压的测量：电压测量仪器读数(V)档位1V自制表1.0192V档万用表1.01812V档2V自制表2.0020V档万用表1.98620V档3V自制表3.0020V档万用表2.98720V档⑵干电池电压的测量：1.5V南孚AA干电池：自制表1.614V2V档万用表1.6151V2V档9V白象叠层干电池：自制表10.23V20V档万用表10.193V20V档⒉多量程交流电压表：⑴自制万用表自身提供的交流电压的测量：=7.92V20V档⑵市电电压的测量：=223V1000V档试验总结：⒈简述如何使用３位半表头扩展量程为多量程交流直流电压表。在数字电压表头前面加一级分压电路（分压器），可以扩展直流电压测量的量程。扩展后的量程为：答：见图右，5挡量程的分压比分别为1、0.1、0.01、0.001和0.0001，对应的量程分别为200mV、2V、20V、200V和2000V。其中每一级分压都与动片1上的小数点控制电路相连。比如，当用R1+R2分压时，量程为20V，分压比为0.01，接通第二个小数点，显示为xx.xxV；而当用R1+R2+R3分压时，量程为200V，分压比为0.001，接通第一个小数点，显示为x.xxxV。其他量程以次类推。⒉简述操作调试过程。2000V数字电压表1k9k90k900k9MR5R4R3R2R1Ui200mV2V200V20VIN+IN－答：⑴在确保短路的情况下按照对应的直流或交流电路图，利用长短导线把本试验需要用到的接孔插好。⑵当接线完毕后先检查电路是否闭合、接地或短路。确保一切都没有问题后通电。⑶把电压挡调到最大，打开自制万用表开关，然后调节自带电压，是电压不断下降，并且根据电压不断向小切换电压档。使自带电压降到200mV以下（由于量程小而使读数更加准确）。⑷使用所给的万用表，把量程调到200mV，测得一个自制万用表自带电压的真实值，记录数据，然后用自制表测量自带电压，调节电压微调旋扭，使得数字表头的读数和刚才万用表的读数一致。这样就把自制万用表的准确度调好了。以上为操作调试的过程，之后就可以开始测量电压了。⒊心得和体会：答：⑴插孔距离较短时尽量使用短导线连接；正负极的导线尽量用红色和黑色以示；相邻插孔的导线尽量用不同的颜色加以区分。这样保证了连接的层次感，尽量避免导线交叉，这样避免让整个线路看起来错综复杂像意大利面一样，检查线路的时候也很方便。⑵如果遇到一个插孔要接多条导线的情况时，应分析电路图，观察是否可以将导线插头连接到其他等势插孔。尽量避免插孔上导线头过高，给更改电路造成麻烦。⑶实...
