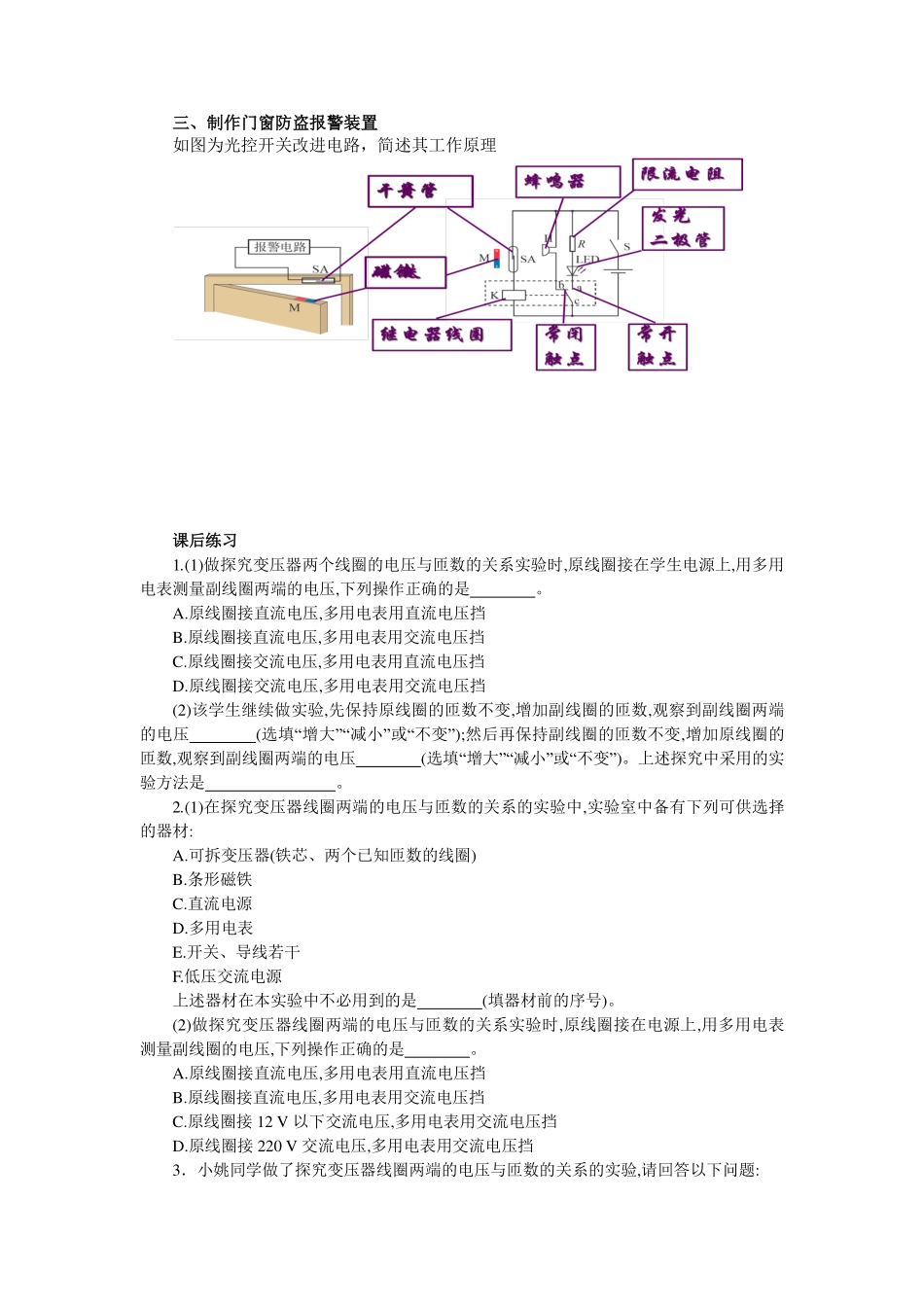

变压器实验、传感器实验导学案（第四课时）实验一、探究变压器原、副线圈电压与匝数的关系一、实验目的探究变压器原、副线圈两端的电压与匝数的关系。二、实验原理（1）互感：电流通过原线圈时在铁芯中激发，由于交变电流的大小、方向在不断地变化，铁芯中的磁场强弱和方向也在不断地变化。变化的磁场在副线圈中产生，尽管两个线圈之间没有导线相连，副线圈也能够输出电流。（2）本实验通过与副线圈相连接的多用电表，观察原线圈电压变化时，副线圈的输出电压的变化；通过改变原、副线圈，探究原、副线圈的电压比与匝数比的关系。（3）用法研究。三、实验器材可拆变压器、学生电源、多用电表、导线若干四、实验操作1.按图示电路连接电路。2.保持原线圈的匝数n1不变,副线圈的匝数n2逐渐增多,观察小灯泡亮度情况。3.保持副线圈的匝数n2不变,原线圈的匝数n1逐渐增多,观察小灯泡亮度情况。4.原线圈接6V低压交流电源,保持原线圈匝数n1不变,改变副线圈匝数n2,用多用电表交流电压挡测出副线圈两端的电压,记入表格,重复三次。5.原线圈接6V低压交流电源,保持副线圈匝数n2不变,改变原线圈匝数n1,用多用电表交流电压挡测出副线圈两端的电压,记入表格,重复三次。五、实验现象、数据记录与处理1.小灯泡的亮度如下表所示。n1n21002004001002004002.将不同的原线圈接入线路测出线圈当中的电压填入表格。计算匝数比及电压比。六、实验结论在误差范围内，变压器原、副线圈两端的电压与匝数成，数学表达式为。七、误差分析输出电压比用匝数比计算出的值。原因：（1）铜损：线圈绕组的电阻有现象。（2）铁损：铁芯中有现象。（3）磁损：变压器铁芯内有。实验二、利用传感器制作简单的自动控制装置实验目的1.研究热敏电阻、光敏电阻等传感器的特性2.利用传感器制作光控开关3.利用传感器制作门窗防盗报警器一、研究光敏电阻的光敏特性实验器材：、多用电表、小灯泡、学生电源、滑动变阻器、开关、导线等注意事项：1．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少．2．欧姆表每次换挡后都要重新。二、制作光控开关如图为光控开关原理电路，简述其工作原理把R1阻值调得更大些，就会在天更（亮或暗）时才点亮路灯。如图为光控开关改进电路，简述其工作原理三、制作门窗防盗报警装置如图为光控开关改进电路，简述其工作原理课后练习1.(1)做探究变压器两个线圈的电压与匝数的关系实验时,原线圈接在学生电源上,...
