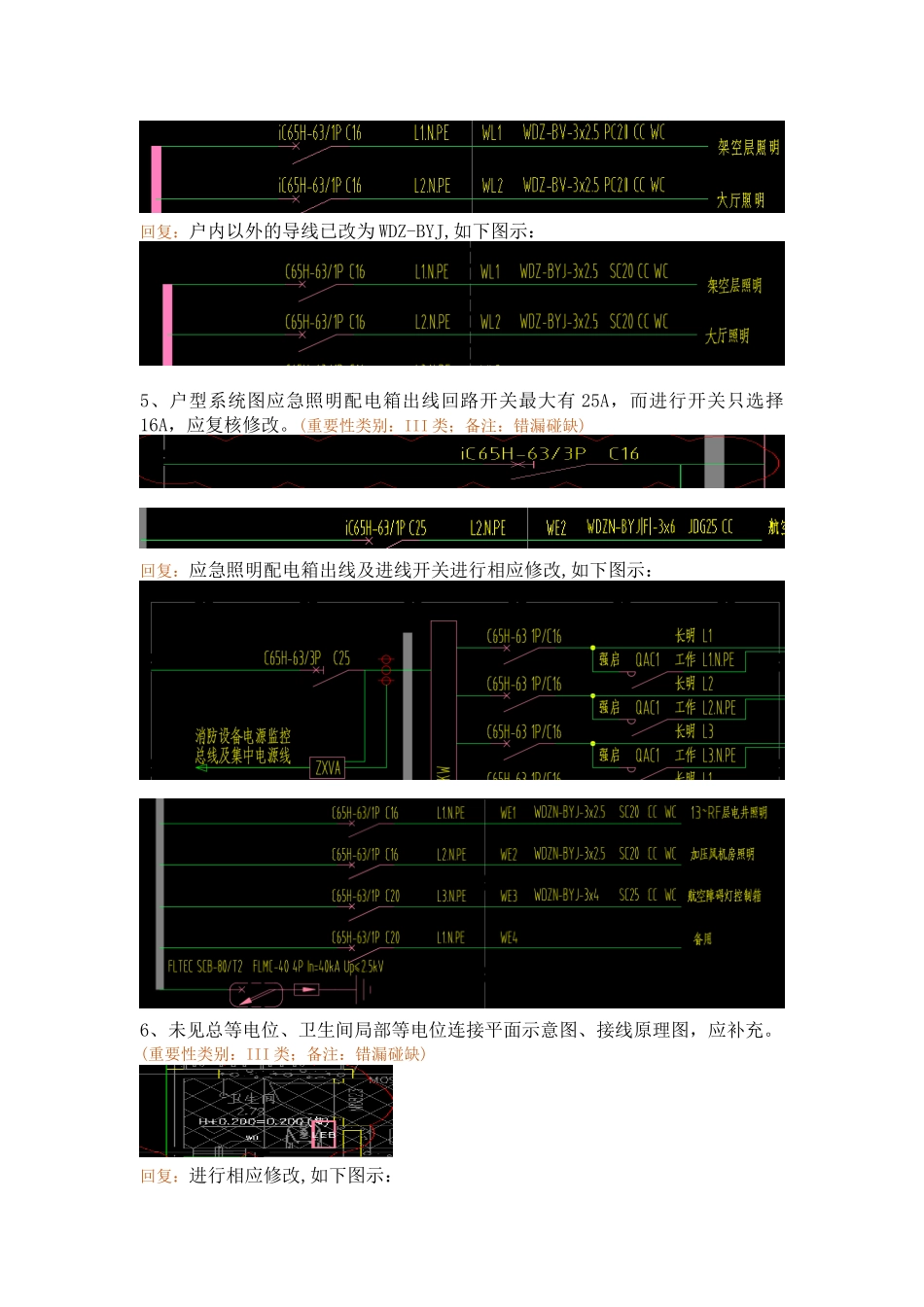

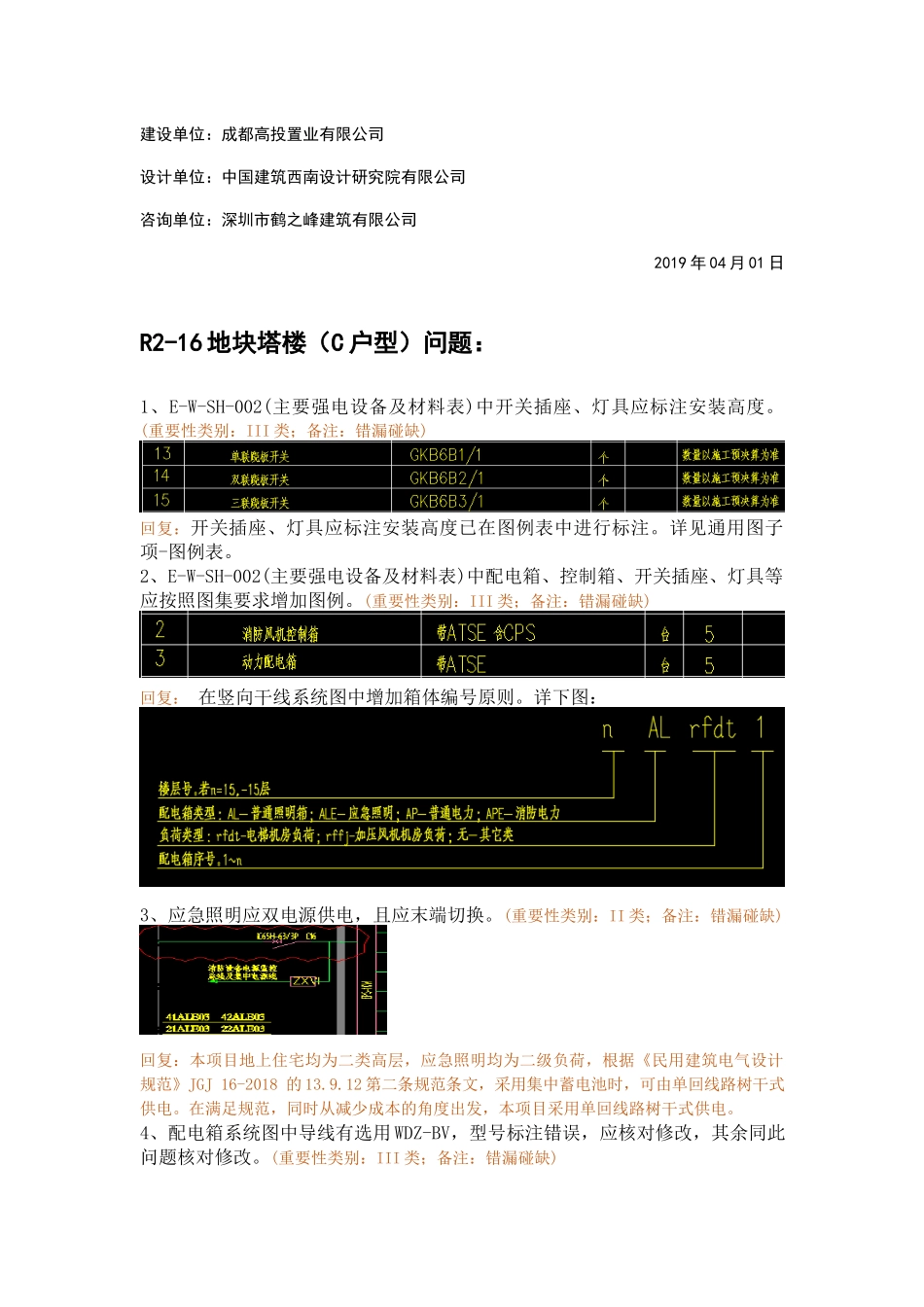

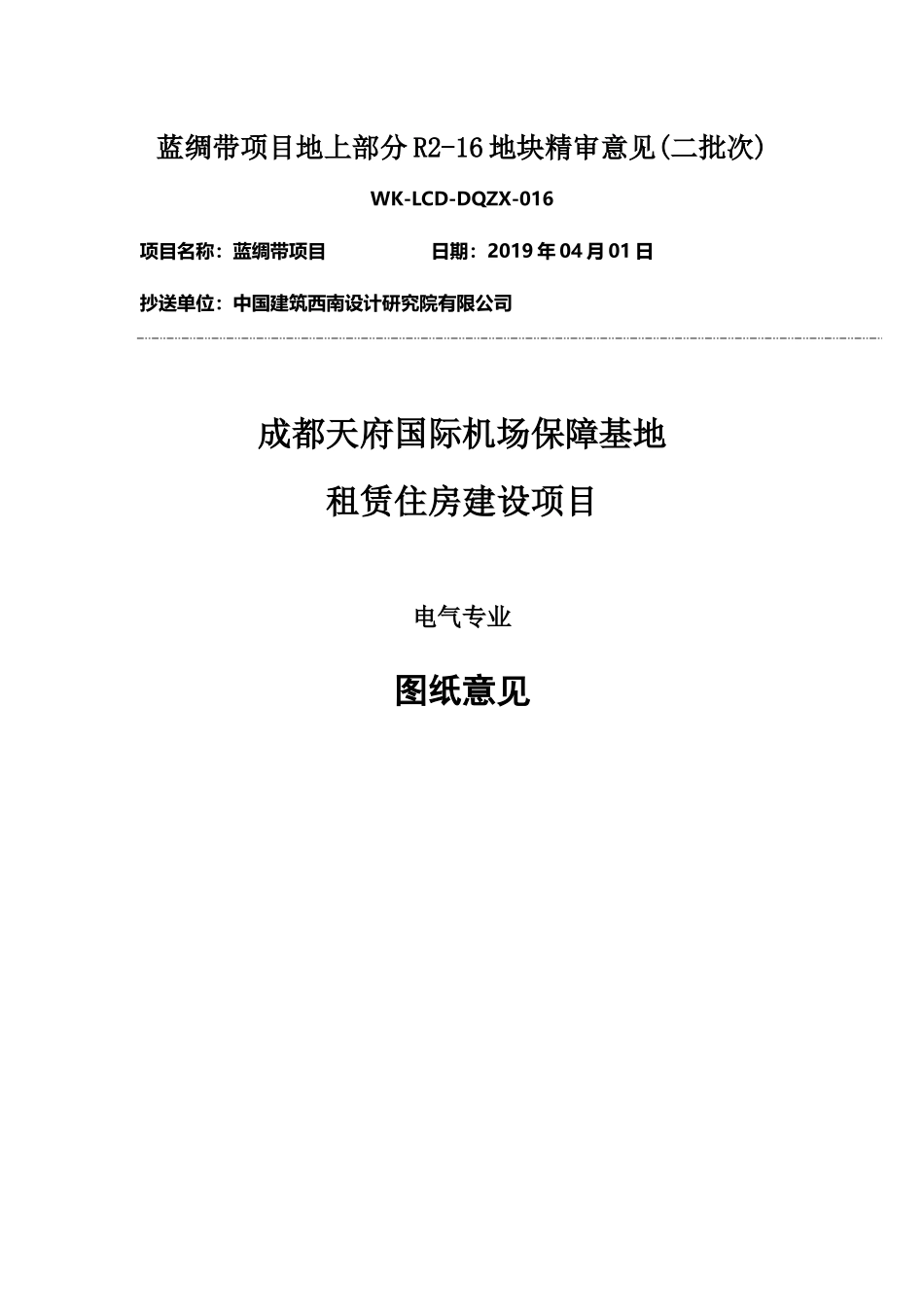

蓝绸带项目地上部分R2-16地块精审意见(二批次)WK-LCD-DQZX-016项目名称：蓝绸带项目日期：2019年04月01日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目电气专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年04月01日R2-16地块塔楼（C户型）问题：1、E-W-SH-002(主要强电设备及材料表)中开关插座、灯具应标注安装高度。(重要性类别：III类；备注：错漏碰缺)回复：开关插座、灯具应标注安装高度已在图例表中进行标注。详见通用图子项-图例表。2、E-W-SH-002(主要强电设备及材料表)中配电箱、控制箱、开关插座、灯具等应按照图集要求增加图例。(重要性类别：III类；备注：错漏碰缺)回复：在竖向干线系统图中增加箱体编号原则。详下图：3、应急照明应双电源供电，且应末端切换。(重要性类别：II类；备注：错漏碰缺)回复：本项目地上住宅均为二类高层，应急照明均为二级负荷，根据《民用建筑电气设计规范》JGJ16-2018的13.9.12第二条规范条文，采用集中蓄电池时，可由单回线路树干式供电。在满足规范，同时从减少成本的角度出发，本项目采用单回线路树干式供电。4、配电箱系统图中导线有选用WDZ-BV，型号标注错误，应核对修改，其余同此问题核对修改。(重要性类别：III类；备注：错漏碰缺)回复：户内以外的导线已改为WDZ-BYJ,如下图示：5、户型系统图应急照明配电箱出线回路开关最大有25A，而进行开关只选择16A，应复核修改。(重要性类别：III类；备注：错漏碰缺)回复：应急照明配电箱出线及进线开关进行相应修改,如下图示：6、未见总等电位、卫生间局部等电位连接平面示意图、接线原理图，应补充。(重要性类别：III类；备注：错漏碰缺)回复：进行相应修改,如下图示：7、户型配电箱不应安装于剪力墙上，应调整。(重要性类别：II类；备注：合理性)回复：根据甲方反馈，已修改C户型配电箱位置，位于餐厅非剪力墙处，详见下图：8、防雷计算未见防雷计算表格或防雷计算书。(重要性类别：III类；备注：错漏碰缺)回复：增加防雷计算表格，详见下图：9、未见电井大样图。(重要性类别：II类；备注：错漏碰缺)回复：详见通用图-标准层。10、户型平面图中未见标准层图纸。(重要性类别：II类；备注：错漏碰缺)回复：详见通用图-标准层。
