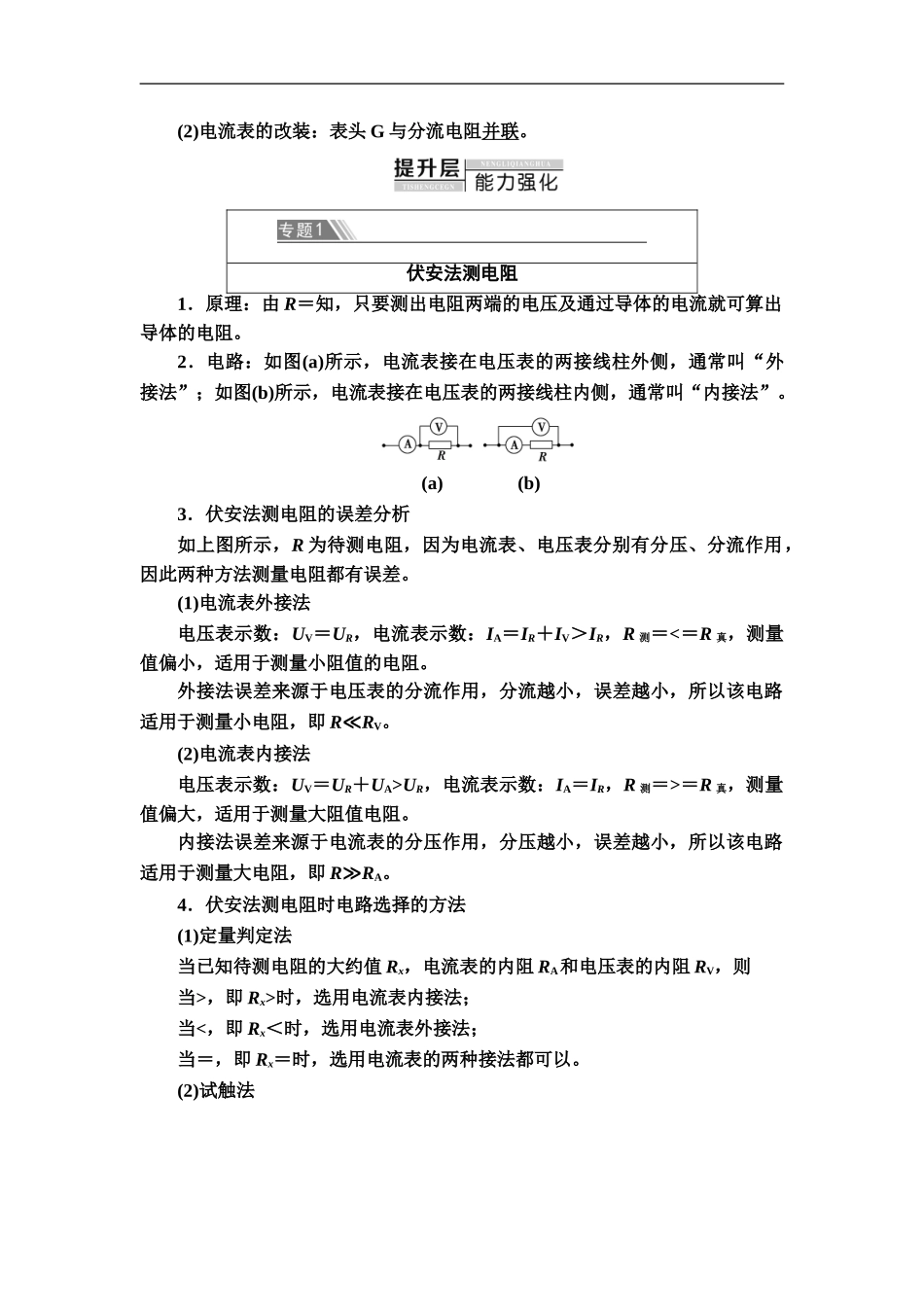

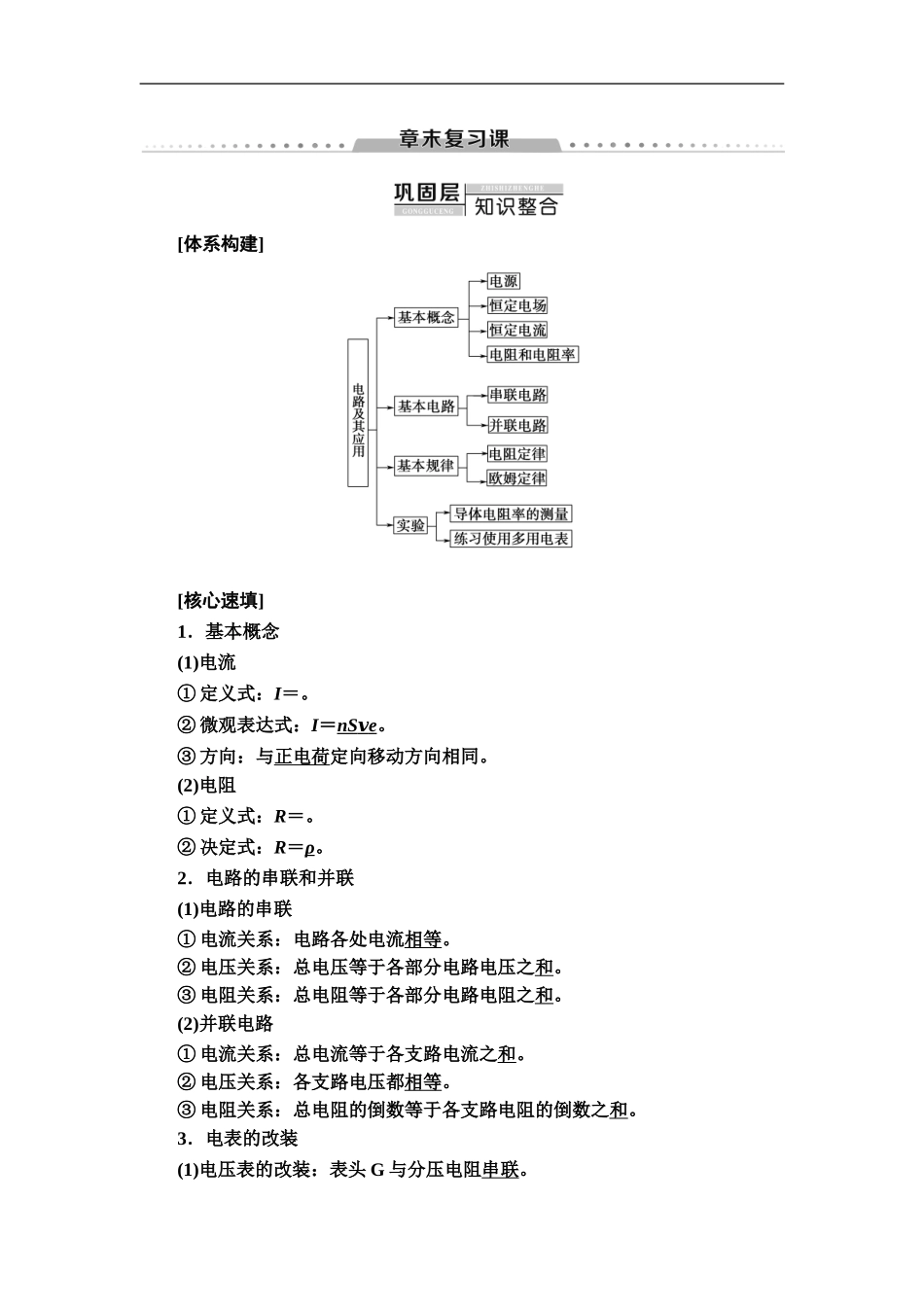

[体系构建][核心速填]1．基本概念(1)电流①定义式：I＝。②微观表达式：I＝nSve。③方向：与正电荷定向移动方向相同。(2)电阻①定义式：R＝。②决定式：R＝ρ。2．电路的串联和并联(1)电路的串联①电流关系：电路各处电流相等。②电压关系：总电压等于各部分电路电压之和。③电阻关系：总电阻等于各部分电路电阻之和。(2)并联电路①电流关系：总电流等于各支路电流之和。②电压关系：各支路电压都相等。③电阻关系：总电阻的倒数等于各支路电阻的倒数之和。3．电表的改装(1)电压表的改装：表头G与分压电阻串联。(2)电流表的改装：表头G与分流电阻并联。伏安法测电阻1．原理：由R＝知，只要测出电阻两端的电压及通过导体的电流就可算出导体的电阻。2．电路：如图(a)所示，电流表接在电压表的两接线柱外侧，通常叫“外接法”；如图(b)所示，电流表接在电压表的两接线柱内侧，通常叫“内接法”。(a)(b)3．伏安法测电阻的误差分析如上图所示，R为待测电阻，因为电流表、电压表分别有分压、分流作用，因此两种方法测量电阻都有误差。(1)电流表外接法电压表示数：UV＝UR，电流表示数：IA＝IR＋IV＞IR，R测＝<＝R真，测量值偏小，适用于测量小阻值的电阻。外接法误差来源于电压表的分流作用，分流越小，误差越小，所以该电路适用于测量小电阻，即R≪RV。(2)电流表内接法电压表示数：UV＝UR＋UA>UR，电流表示数：IA＝IR，R测＝>＝R真，测量值偏大，适用于测量大阻值电阻。内接法误差来源于电流表的分压作用，分压越小，误差越小，所以该电路适用于测量大电阻，即R≫RA。4．伏安法测电阻时电路选择的方法(1)定量判定法当已知待测电阻的大约值Rx，电流表的内阻RA和电压表的内阻RV，则当>，即Rx>时，选用电流表内接法；当<，即Rx＜时，选用电流表外接法；当＝，即Rx＝时，选用电流表的两种接法都可以。(2)试触法若不知Rx的大概值，为了选择正确的电路接法以减小误差，可将电路如图所示连接，只空出电压表的一个接头S，然后将S分别与a、b接触一下，观察电压表和电流表的示数变化情况：①若电流表示数有显著变化，说明电压表的分流作用较强，即Rx是一个高阻值电阻，应选用内接法，S应接b测量；②若电压表示数有显著变化，说明电流表的分压作用较强，即Rx是一个低阻值电阻，应选用外接法，S应接a测量。【例1】用伏安法测量某电阻Rx的阻值，现有实验器材如下：A．待测电阻Rx：范围在5～8Ω，额定电流0.45AB．电流表A1：量程0～0.6A(内阻0.2Ω)C．电流表A2：量程0～...
