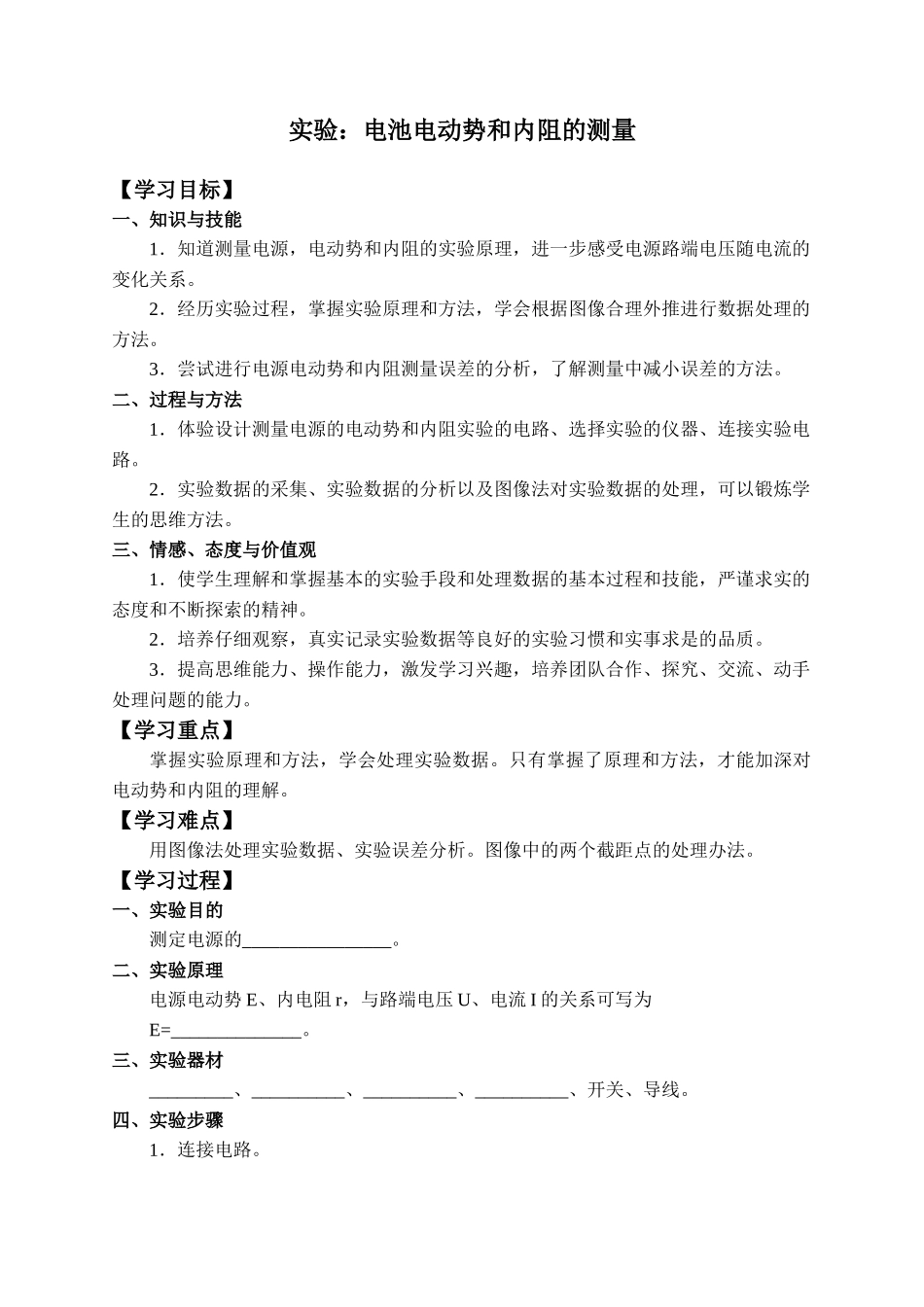

实验：电池电动势和内阻的测量【学习目标】一、知识与技能1．知道测量电源，电动势和内阻的实验原理，进一步感受电源路端电压随电流的变化关系。2．经历实验过程，掌握实验原理和方法，学会根据图像合理外推进行数据处理的方法。3．尝试进行电源电动势和内阻测量误差的分析，了解测量中减小误差的方法。二、过程与方法1．体验设计测量电源的电动势和内阻实验的电路、选择实验的仪器、连接实验电路。2．实验数据的采集、实验数据的分析以及图像法对实验数据的处理，可以锻炼学生的思维方法。三、情感、态度与价值观1．使学生理解和掌握基本的实验手段和处理数据的基本过程和技能，严谨求实的态度和不断探索的精神。2．培养仔细观察，真实记录实验数据等良好的实验习惯和实事求是的品质。3．提高思维能力、操作能力，激发学习兴趣，培养团队合作、探究、交流、动手处理问题的能力。【学习重点】掌握实验原理和方法，学会处理实验数据。只有掌握了原理和方法，才能加深对电动势和内阻的理解。【学习难点】用图像法处理实验数据、实验误差分析。图像中的两个截距点的处理办法。【学习过程】一、实验目的测定电源的________________。二、实验原理电源电动势E、内电阻r，与路端电压U、电流I的关系可写为E=______________。三、实验器材_________、__________、__________、__________、开关、导线。四、实验步骤1．连接电路。电流表取0.6A量程，电压表取3V量程。2．测几组（I，U）值。闭合电键，移动变阻器触头位置，使电流有明显示数，记下一组（I，U）值，断开电键。用同样方法，多次移动变阻器触头位置，记录多组（I，U）值，然后断开电键。如图所示，改变滑动变阻器的阻值，分别测量两组U、I的值，则由闭合电路欧姆定律可得：3．数据记录：实验次数123456电压U/V电流I/A4．数据处理方法一：解方程组法方法二：图象法U轴截距等于________U2=E−I2rU1=E−I1rr=U2−U1I1−I2E=I1U2−I2U1I1−I2R是________________5．注意事项：（1）电压表、电流表要选择合适的量程，使测量时指针的偏角________，减小读数时的误差。（2）为了使电池的路端电压变化较明显，电池的内阻宜_____些。也可以将一个定值电阻与电池串联在一起作为电源，不过要注意测量结果减去定值电阻才是电池内阻。（3）干电池在大电流放电时，电动势会明显________，内阻会明显________，故在实验中，不要将电流调得过大，且读取电表数据要快，每次读完立即断开电键。（4）在画??−??图线（...
