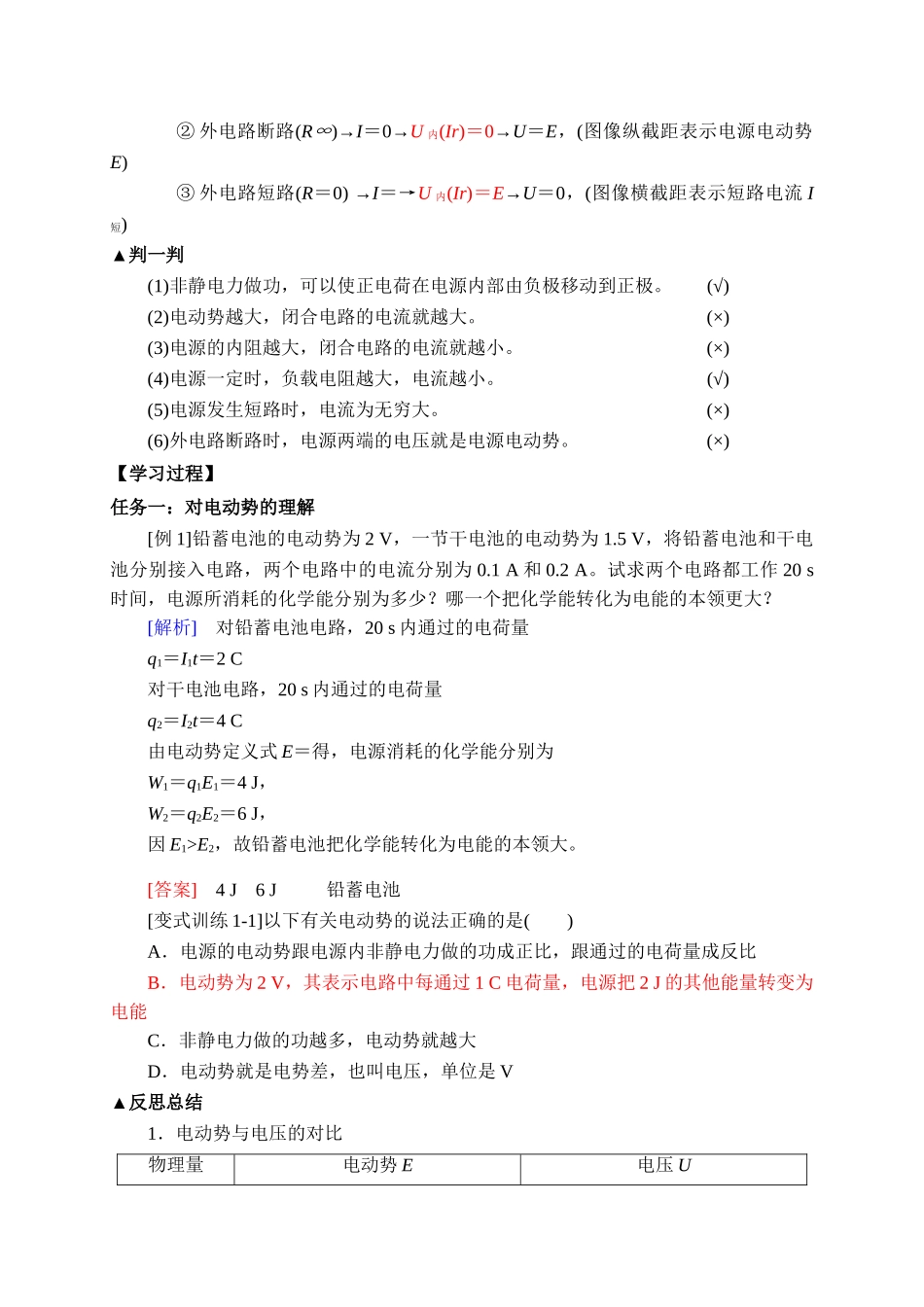

第十二章第2节闭合电路的欧姆定律【学习目标】1．知道电源是通过非静电力做功将其他形式的能转化为电能的装置，知道电动势的定义式。2．经历闭合电路欧姆定律的理论推导过程，理解内、外电路的能量转化，体验能量转化和守恒定律在电路中的具体应用。3．理解闭合电路的欧姆定律，通过探究电源两端电压与电流的关系，体会图像法在研究物理问题中的作用。4．能根据闭合电路欧姆定律解释路端电压与负载的关系。5．知道欧姆表测量电阻的原理。6．了解电源短路可能会带来的危害，加强安全用电意识。【课前预习】一、电动势1．闭合电路：由导线、电源和用电器连成的电路。用电器和导线组成外电路，电源内部是内电路。2．非静电力：在电源内部把正电荷从负极搬运到正极的力。3．电源：通过非静电力做功把其他形式的能转化为电势能的装置。4．电动势(1)物理意义：表征电源把其他形式的能转化为电势能的本领。(2)定义：非静电力所做的功与所移动的电荷量之比。(在数值上等于非静电力把1C的正电荷从负极移到正极所做的功)(3)定义式：E＝。(使用时注意与电场强度E的区别)(4)单位：伏(特)，符号是V。二、闭合电路欧姆定律及其能量分析1．部分电路欧姆定律：I＝2．内电阻：电源内电路中的电阻3．闭合电路的欧姆定律(1)推导①时间t内，电源输出的电能：W＝Eq＝EIt②时间t内，外电路R转化的内能：Q外＝I2Rt③时间t内，内电路r转化的内能：Q内＝I2rt④非静电力做功等于内外电路中电能转化为其他形式的能的总和，即：W＝Q外＋Q内EIt＝I2Rt＋I2rt化简：E＝IR＋IrI＝(2)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)表达式：I＝(外电路电阻R为纯电阻)(3)常见的变形公式：E＝U外＋U内三、路端电压与负载的关系1．负载：外电路中的用电器。2．路端电压：外电路的电势降落。3．路端电压与电流的关系：U＝E－Ir(1)电源的UI图像①解析式：U＝－rI＋E②斜率：∣k∣＝＝r(2)分析：①外电阻R减小→I增大→U内(Ir)增大→U减小；②外电路断路(R∞)→I＝0→U内(Ir)＝0→U＝E，(图像纵截距表示电源电动势E)③外电路短路(R＝0)→I＝→U内(Ir)＝E→U＝0，(图像横截距表示短路电流I短)▲判一判(1)非静电力做功，可以使正电荷在电源内部由负极移动到正极。(√)(2)电动势越大，闭合电路的电流就越大。(×)(3)电源的内阻越大，闭合电路的电流就越小。(×)(4)电源一定时，负载电阻越大，电流越小。(√)(5)电源发生短路时，电流为无穷大。(×)(6)外电路断路...
