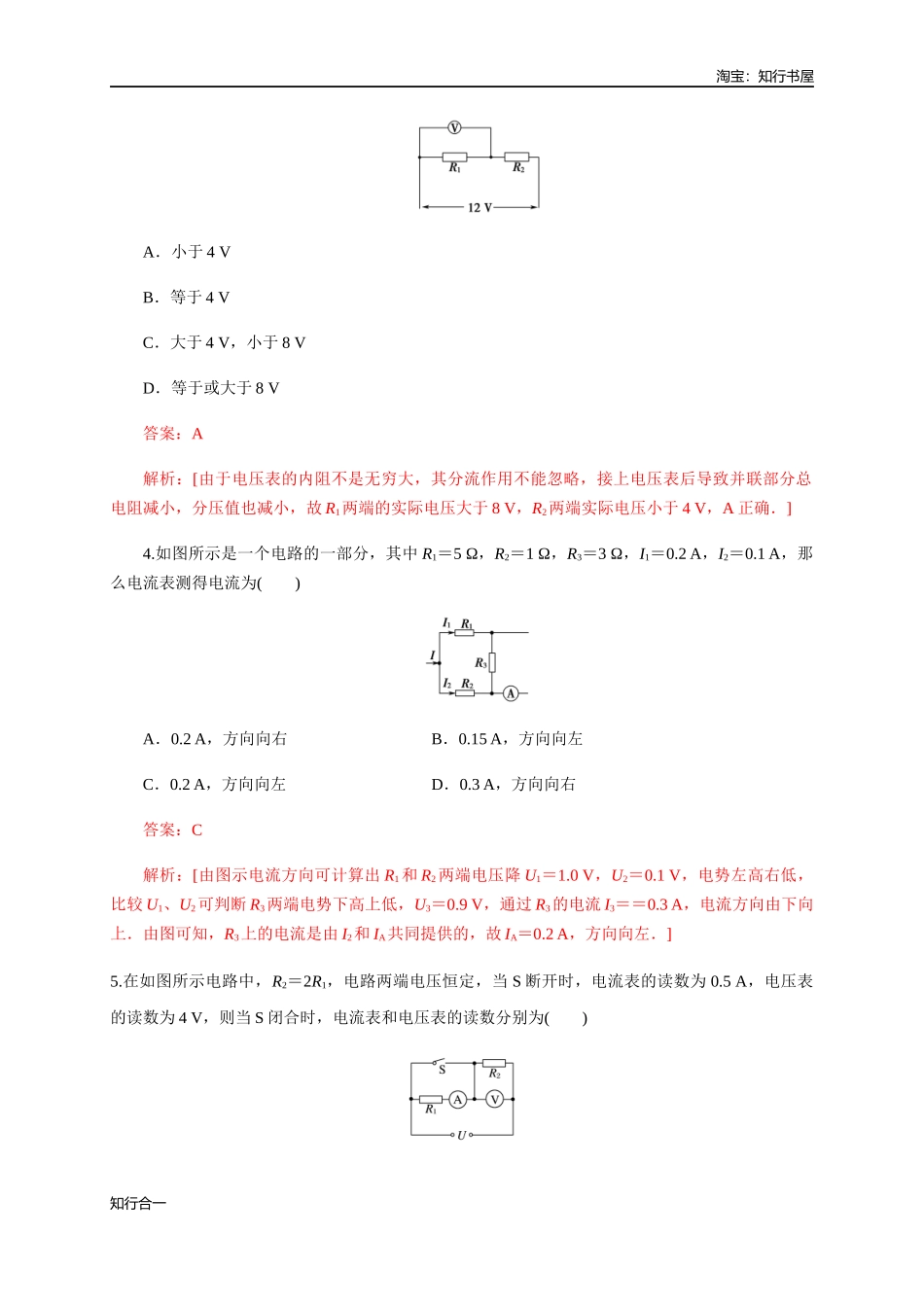

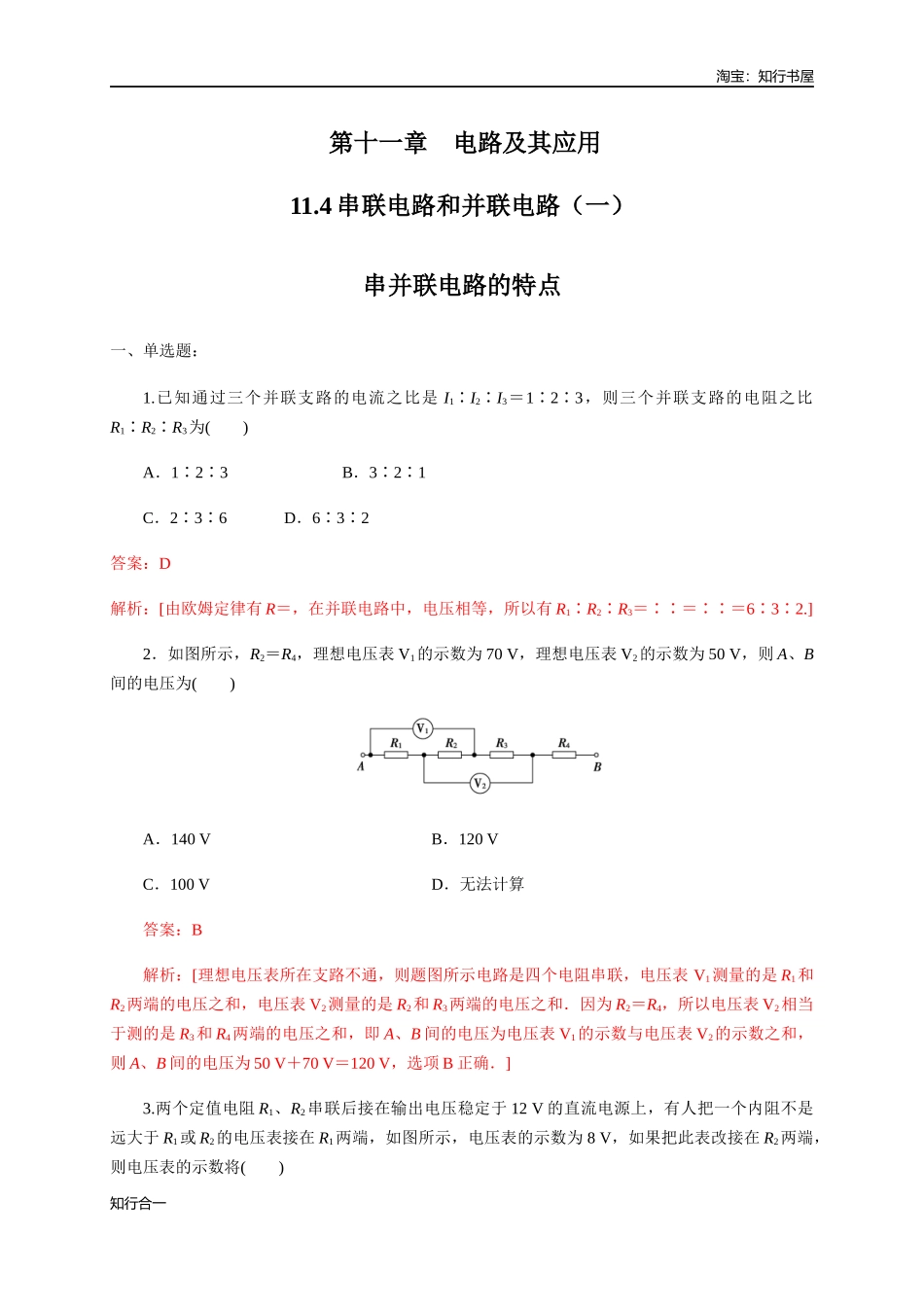

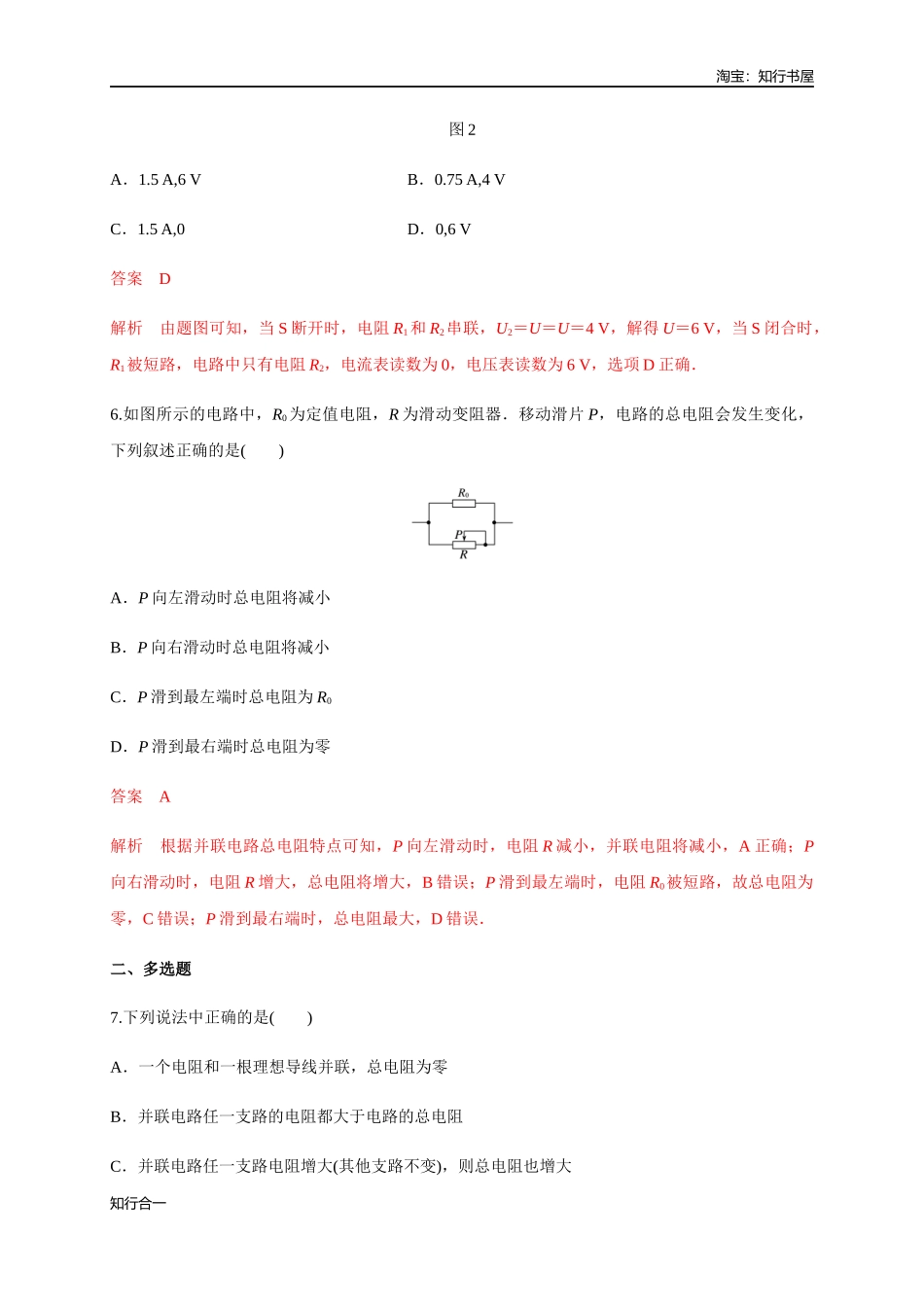

淘宝：知行书屋知行合一第十一章电路及其应用11.4串联电路和并联电路（一）串并联电路的特点一、单选题：1.已知通过三个并联支路的电流之比是I1∶I2∶I3＝123∶∶，则三个并联支路的电阻之比R1∶R2∶R3为()A．123∶∶B．321∶∶C．236D∶∶．632∶∶答案：D解析：[由欧姆定律有R＝，在并联电路中，电压相等，所以有R1∶R2∶R3＝∶∶＝∶∶＝632.]∶∶2．如图所示，R2＝R4，理想电压表V1的示数为70V，理想电压表V2的示数为50V，则A、B间的电压为()A．140VB．120VC．100VD．无法计算答案：B解析：[理想电压表所在支路不通，则题图所示电路是四个电阻串联，电压表V1测量的是R1和R2两端的电压之和，电压表V2测量的是R2和R3两端的电压之和．因为R2＝R4，所以电压表V2相当于测的是R3和R4两端的电压之和，即A、B间的电压为电压表V1的示数与电压表V2的示数之和，则A、B间的电压为50V＋70V＝120V，选项B正确．]3.两个定值电阻R1、R2串联后接在输出电压稳定于12V的直流电源上，有人把一个内阻不是远大于R1或R2的电压表接在R1两端，如图所示，电压表的示数为8V，如果把此表改接在R2两端，则电压表的示数将()淘宝：知行书屋知行合一A．小于4VB．等于4VC．大于4V，小于8VD．等于或大于8V答案：A解析：[由于电压表的内阻不是无穷大，其分流作用不能忽略，接上电压表后导致并联部分总电阻减小，分压值也减小，故R1两端的实际电压大于8V，R2两端实际电压小于4V，A正确．]4.如图所示是一个电路的一部分，其中R1＝5Ω，R2＝1Ω，R3＝3Ω，I1＝0.2A，I2＝0.1A，那么电流表测得电流为()A．0.2A，方向向右B．0.15A，方向向左C．0.2A，方向向左D．0.3A，方向向右答案：C解析：[由图示电流方向可计算出R1和R2两端电压降U1＝1.0V，U2＝0.1V，电势左高右低，比较U1、U2可判断R3两端电势下高上低，U3＝0.9V，通过R3的电流I3＝＝0.3A，电流方向由下向上．由图可知，R3上的电流是由I2和IA共同提供的，故IA＝0.2A，方向向左．]5.在如图所示电路中，R2＝2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为()淘宝：知行书屋知行合一图2A．1.5A,6VB．0.75A,4VC．1.5A,0D．0,6V答案D解析由题图可知，当S断开时，电阻R1和R2串联，U2＝U＝U＝4V，解得U＝6V，当S闭合时，R1被短路，电路中只有电阻R2，电流表读数为0，电压表读数为6V，选项D正确．6.如图所示的电路中，R0为定值电阻，R为滑动变阻器．移动滑片P，电路的总...
