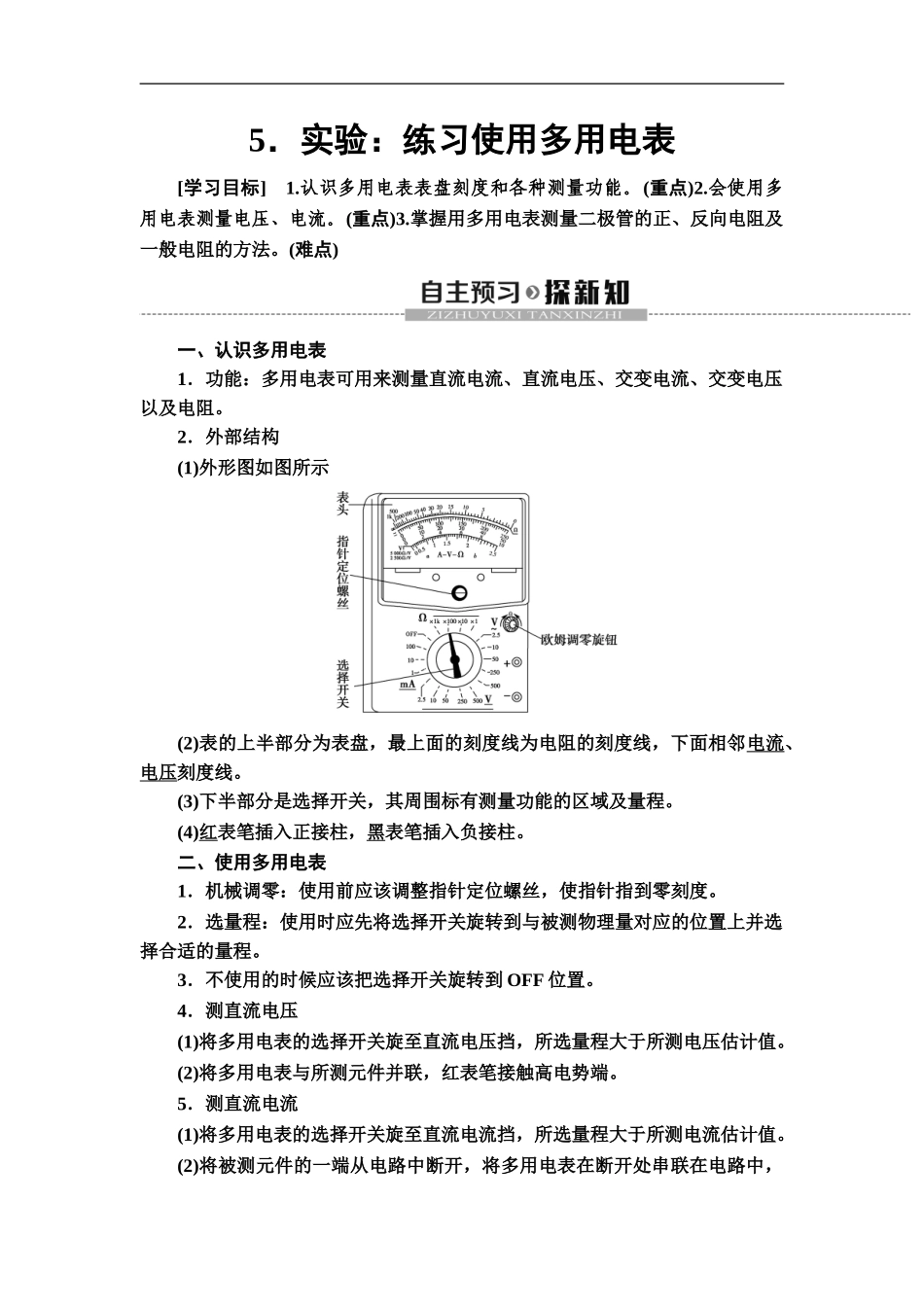

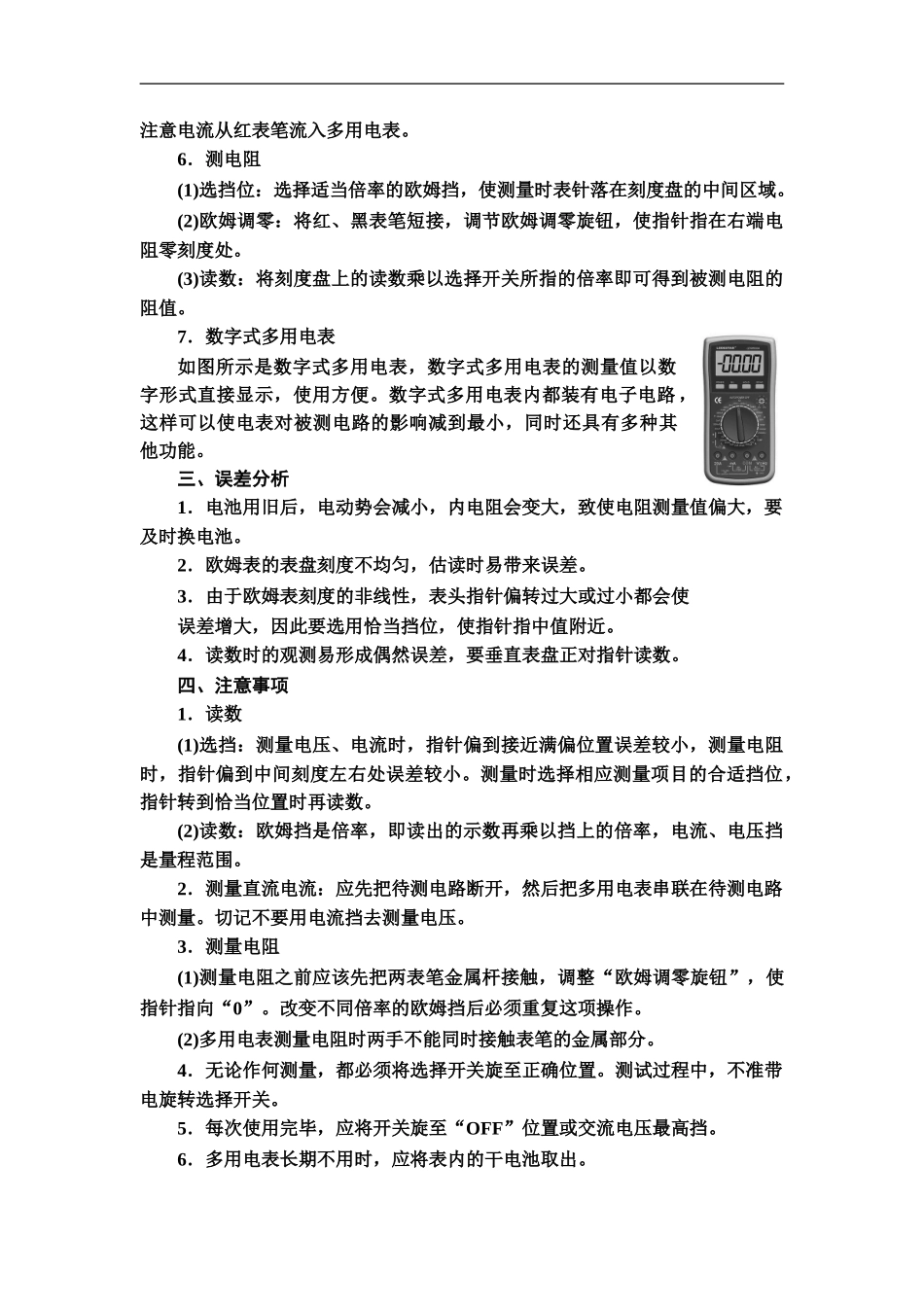

5．实验：练习使用多用电表[学习目标]1.认识多用电表表盘刻度和各种测量功能。(重点)2.会使用多用电表测量电压、电流。(重点)3.掌握用多用电表测量二极管的正、反向电阻及一般电阻的方法。(难点)一、认识多用电表1．功能：多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。2．外部结构(1)外形图如图所示(2)表的上半部分为表盘，最上面的刻度线为电阻的刻度线，下面相邻电流、电压刻度线。(3)下半部分是选择开关，其周围标有测量功能的区域及量程。(4)红表笔插入正接柱，黑表笔插入负接柱。二、使用多用电表1．机械调零：使用前应该调整指针定位螺丝，使指针指到零刻度。2．选量程：使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程。3．不使用的时候应该把选择开关旋转到OFF位置。4．测直流电压(1)将多用电表的选择开关旋至直流电压挡，所选量程大于所测电压估计值。(2)将多用电表与所测元件并联，红表笔接触高电势端。5．测直流电流(1)将多用电表的选择开关旋至直流电流挡，所选量程大于所测电流估计值。(2)将被测元件的一端从电路中断开，将多用电表在断开处串联在电路中，注意电流从红表笔流入多用电表。6．测电阻(1)选挡位：选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域。(2)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处。(3)读数：将刻度盘上的读数乘以选择开关所指的倍率即可得到被测电阻的阻值。7．数字式多用电表如图所示是数字式多用电表，数字式多用电表的测量值以数字形式直接显示，使用方便。数字式多用电表内都装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还具有多种其他功能。三、误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时换电池。2．欧姆表的表盘刻度不均匀，估读时易带来误差。3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近。4．读数时的观测易形成偶然误差，要垂直表盘正对指针读数。四、注意事项1．读数(1)选挡：测量电压、电流时，指针偏到接近满偏位置误差较小，测量电阻时，指针偏到中间刻度左右处误差较小。测量时选择相应测量项目的合适挡位，指针转到恰当位置时再读数。(2)读数：欧姆挡是倍率，即读出的示数再乘以挡上的倍率，电流、电压挡是量程范围。2．测量直流电流：应先把待测电路断开，然后把多用电表串联在...
