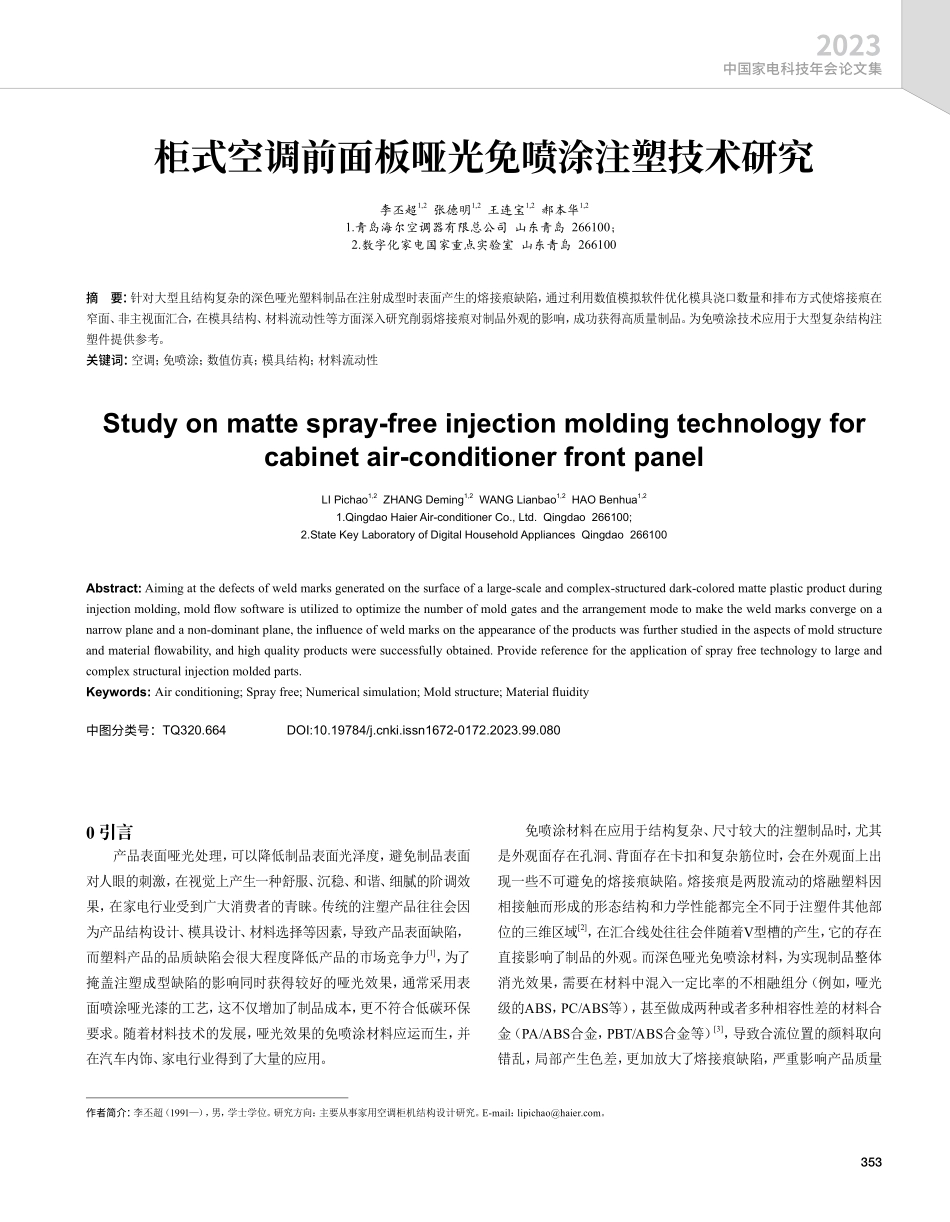

3532023中国家电科技年会论文集0引言产品表面哑光处理，可以降低制品表面光泽度，避免制品表面对人眼的刺激，在视觉上产生一种舒服、沉稳、和谐、细腻的阶调效果，在家电行业受到广大消费者的青睐。传统的注塑产品往往会因为产品结构设计、模具设计、材料选择等因素，导致产品表面缺陷，而塑料产品的品质缺陷会很大程度降低产品的市场竞争力[1]，为了掩盖注塑成型缺陷的影响同时获得较好的哑光效果，通常采用表面喷涂哑光漆的工艺，这不仅增加了制品成本，更不符合低碳环保要求。随着材料技术的发展，哑光效果的免喷涂材料应运而生，并在汽车内饰、家电行业得到了大量的应用。免喷涂材料在应用于结构复杂、尺寸较大的注塑制品时，尤其是外观面存在孔洞、背面存在卡扣和复杂筋位时，会在外观面上出现一些不可避免的熔接痕缺陷。熔接痕是两股流动的熔融塑料因相接触而形成的形态结构和力学性能都完全不同于注塑件其他部位的三维区域[2]，在汇合线处往往会伴随着V型槽的产生，它的存在直接影响了制品的外观。而深色哑光免喷涂材料，为实现制品整体消光效果，需要在材料中混入一定比率的不相融组分（例如，哑光级的ABS，PC/ABS等），甚至做成两种或者多种相容性差的材料合金（PA/ABS合金，PBT/ABS合金等）[3]，导致合流位置的颜料取向错乱，局部产生色差，更加放大了熔接痕缺陷，严重影响产品质量作者简介：李丕超（1991—），男，学士学位。研究方向：主要从事家用空调柜机结构设计研究。E-mail：lipichao@haier.com。柜式空调前面板哑光免喷涂注塑技术研究李丕超1,2张德明1,2王连宝1,2郝本华1,21.青岛海尔空调器有限总公司山东青岛266100；2.数字化家电国家重点实验室山东青岛266100摘要：针对大型且结构复杂的深色哑光塑料制品在注射成型时表面产生的熔接痕缺陷，通过利用数值模拟软件优化模具浇口数量和排布方式使熔接痕在窄面、非主视面汇合，在模具结构、材料流动性等方面深入研究削弱熔接痕对制品外观的影响，成功获得高质量制品。为免喷涂技术应用于大型复杂结构注塑件提供参考。关键词：空调；免喷涂；数值仿真；模具结构；材料流动性Studyonmattespray-freeinjectionmoldingtechnologyforcabinetair-conditionerfrontpanelLIPichao1,2ZHANGDeming1,2WANGLianbao1,2HAOBenhua1,21.QingdaoHaierAir-conditionerCo.,Ltd.Qingdao266100;2.StateKeyLaboratoryofDigitalHouseholdAppliancesQingdao266100Abstract:Aimingatthedefectsofweldmarksgen...
