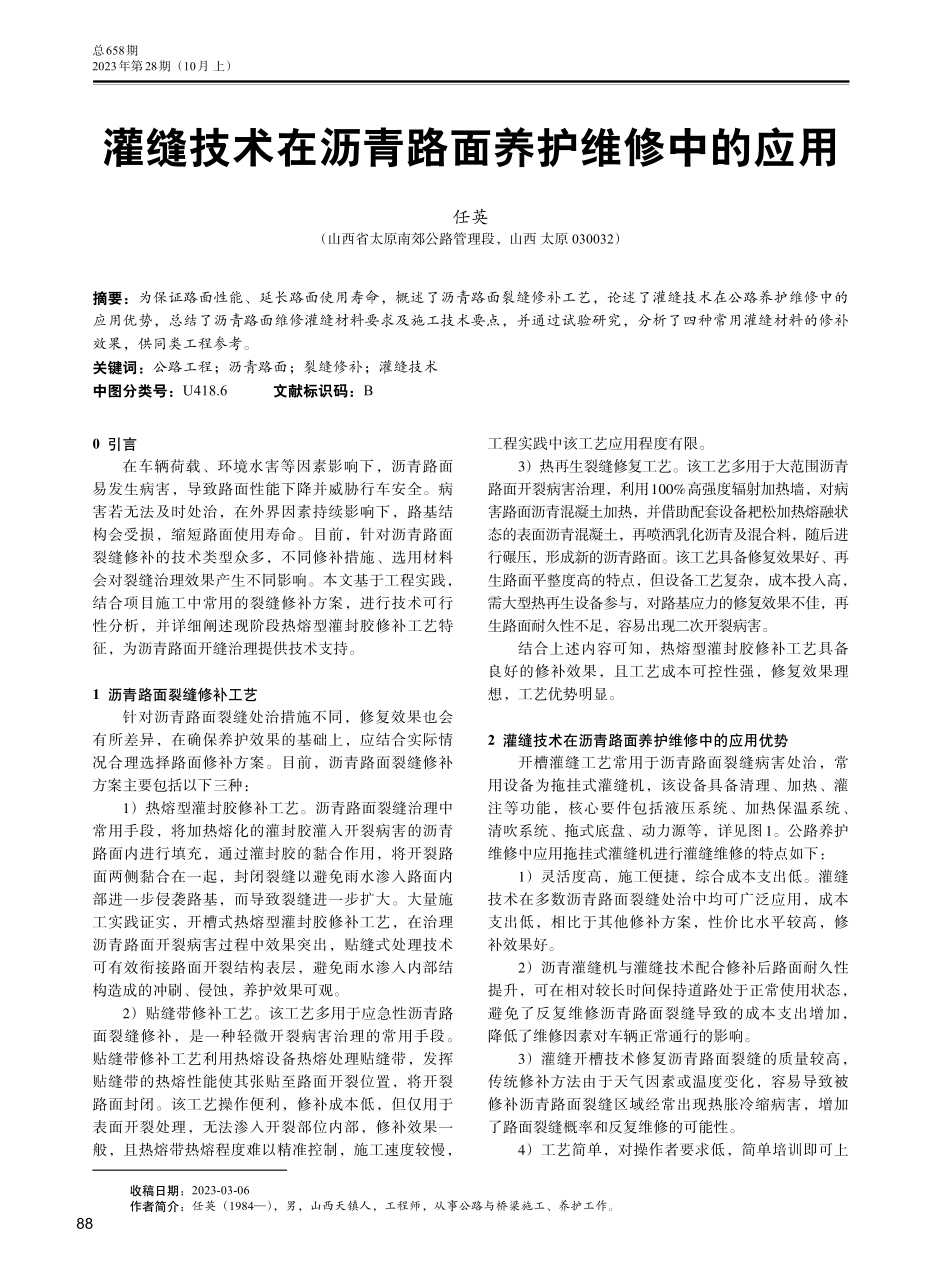

总658期2023年第28期（10月上）0引言在车辆荷载、环境水害等因素影响下，沥青路面易发生病害，导致路面性能下降并威胁行车安全。病害若无法及时处治，在外界因素持续影响下，路基结构会受损，缩短路面使用寿命。目前，针对沥青路面裂缝修补的技术类型众多，不同修补措施、选用材料会对裂缝治理效果产生不同影响。本文基于工程实践，结合项目施工中常用的裂缝修补方案，进行技术可行性分析，并详细阐述现阶段热熔型灌封胶修补工艺特征，为沥青路面开缝治理提供技术支持。1沥青路面裂缝修补工艺针对沥青路面裂缝处治措施不同，修复效果也会有所差异，在确保养护效果的基础上，应结合实际情况合理选择路面修补方案。目前，沥青路面裂缝修补方案主要包括以下三种：1）热熔型灌封胶修补工艺。沥青路面裂缝治理中常用手段，将加热熔化的灌封胶灌入开裂病害的沥青路面内进行填充，通过灌封胶的黏合作用，将开裂路面两侧黏合在一起，封闭裂缝以避免雨水渗入路面内部进一步侵袭路基，而导致裂缝进一步扩大。大量施工实践证实，开槽式热熔型灌封胶修补工艺，在治理沥青路面开裂病害过程中效果突出，贴缝式处理技术可有效衔接路面开裂结构表层，避免雨水渗入内部结构造成的冲刷、侵蚀，养护效果可观。2）贴缝带修补工艺。该工艺多用于应急性沥青路面裂缝修补，是一种轻微开裂病害治理的常用手段。贴缝带修补工艺利用热熔设备热熔处理贴缝带，发挥贴缝带的热熔性能使其张贴至路面开裂位置，将开裂路面封闭。该工艺操作便利，修补成本低，但仅用于表面开裂处理，无法渗入开裂部位内部，修补效果一般，且热熔带热熔程度难以精准控制，施工速度较慢，工程实践中该工艺应用程度有限。3）热再生裂缝修复工艺。该工艺多用于大范围沥青路面开裂病害治理，利用100%高强度辐射加热墙，对病害路面沥青混凝土加热，并借助配套设备耙松加热熔融状态的表面沥青混凝土，再喷洒乳化沥青及混合料，随后进行碾压，形成新的沥青路面。该工艺具备修复效果好、再生路面平整度高的特点，但设备工艺复杂，成本投入高，需大型热再生设备参与，对路基应力的修复效果不佳，再生路面耐久性不足，容易出现二次开裂病害。结合上述内容可知，热熔型灌封胶修补工艺具备良好的修补效果，且工艺成本可控性强，修复效果理想，工艺优势明显。2灌缝技术在沥青路面养护维修中的应用优势开槽灌缝工艺常用于沥青路面裂缝病害处治，常用设备为拖挂式灌缝机，该设备具备清理、加热、灌注等功能，核心要件...
