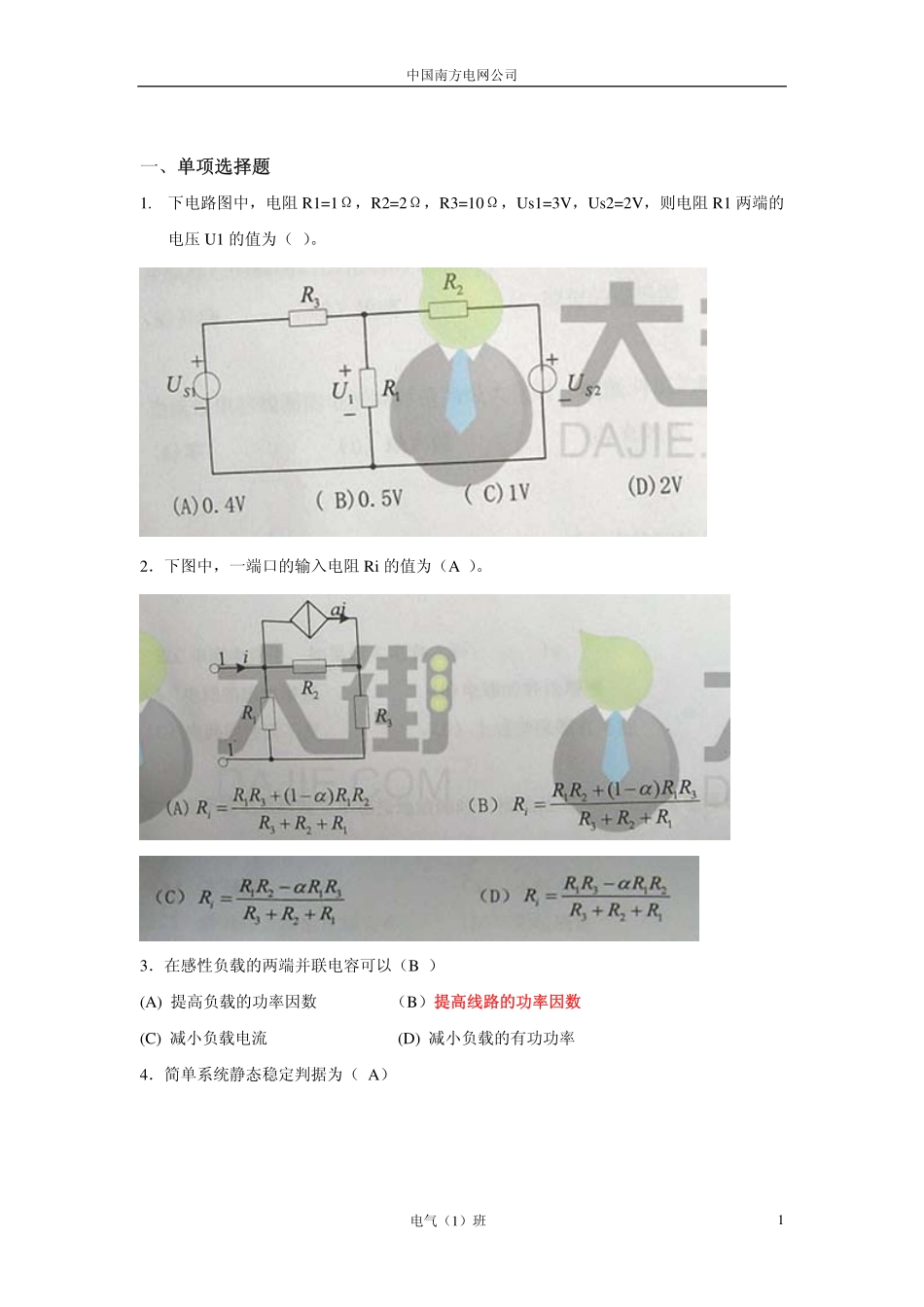

中国南方电网公司一、单项选择题1.下电路图中，电阻R1=1Ω，R2=2Ω，R3=10Ω，Us1=3V，Us2=2V，则电阻R1两端的电压U1的值为（）。2．下图中，一端口的输入电阻Ri的值为（A）。3．在感性负载的两端并联电容可以（B）(A)提高负载的功率因数（B）提高线路的功率因数(C)减小负载电流(D)减小负载的有功功率4．简单系统静态稳定判据为（A）电气（1）班1中国南方电网公司5．如图所示单管共射放大电路，已知Rb=510kΩ，RC=3kΩ，RL=3kΩ，β=100，rbe=1kΩ，静态时UBEQ=0.7V，UCEQ=6V，IBQ=20μA，输入电压为20mV。电路的输出电阻R0=（B）6．单相桥式整流电路中，二极管中的电流平均值为(B)7．三极管的主要参数中交流电流放大系数为（B）(A)β=Ic/Ib(B)β=ΔIc/ΔIb(C)β=ΔIc/ΔIBE(D)β=ΔIc/ΔICE8．在变压器中性点装设消弧线圈的目的是（C）(A)提高电网电压水平(B)限制变压器故障电流(C)补偿电网接地的电容电流(D)吸收无功9．变电站的母线上装设避雷器是为了（C）(A)防止直雷击(B)防止反击过电压(C)防止雷电行波(D)防止雷电流10．电容分压器的主电容为C1，分压电容为C2，则电容分压器的分压比K=U1/U2=（A）电气（1）班2中国南方电网公司11．两个同变比、同容量的TA二次线圈串联后接一个负载阻抗ZL（如图）情况下每个TA的二次负载是（A）12．在下图的系统图中K点发生单相接地短路，全系统中正序电压正确的分布图是（B）。【各元件阻抗均匀分布】13．发生两相短路时，短路电流中含有（A）分量。(A)正序和负序(B)正序和零序(C)负序和零序(D)正序、负序和零序14．电力系统发生震荡时，震荡中心电压的波动情况是（A）。(A)幅度最大(B)幅度最小(C)幅度不变(D)幅度不定15．利用避雷器保护变压器时，一定要使避雷器的伏秒特性曲线（A）变压器伏秒特性曲线。(A)低于(B)高于(C)等于(D)高于或等于电气（1）班3中国南方电网公司16．选择制造电缆的绝缘材料时，希望材料的相对介电系数（C）；选择电容器的绝缘时，希望材料的相对介电系数（）。(A)大、小(B)小、大(C)大、大(D)小、小17．电力系统有功负荷最优分配的原则是（D）。(A)等面积原则(B)等力矩原则(C)等负荷原则(D)等耗量微增率原则18．下列仪器或测量系统中，不能用来测量冲击电压的是（B）(A)测量球隙(B)静电电压表(C)分压器—峰值电压表(D)分压器—示波器19．在正常运行情况下，中性点不接地系统的中性点位移电压不得超过（C）。(A)5%(B)10%(C)15%(D)20%20．高频阻波器的作用是（C）。(A)限制短路电流(B)...
