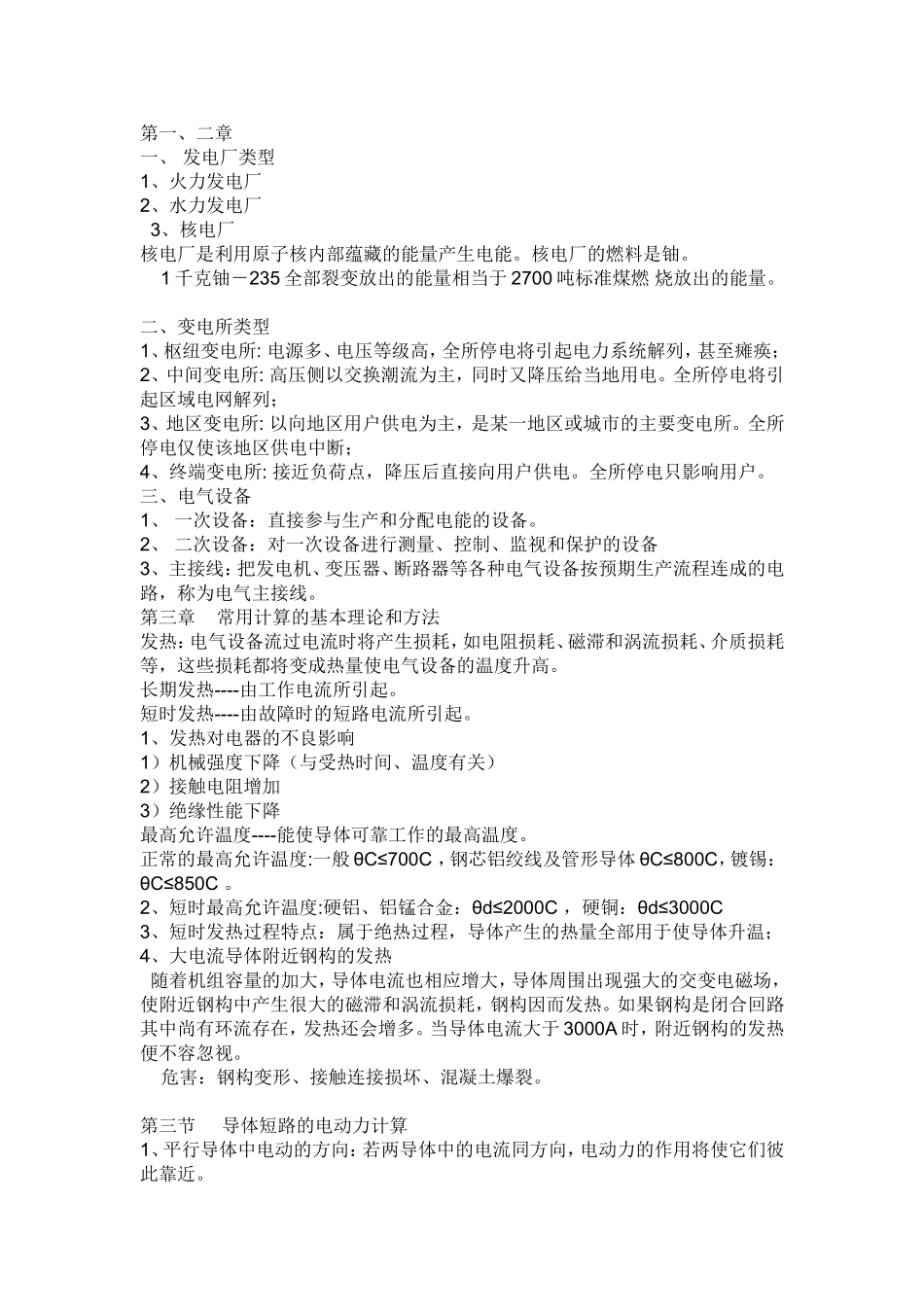

第一、二章一、发电厂类型1、火力发电厂2、水力发电厂3、核电厂核电厂是利用原子核内部蕴藏的能量产生电能。核电厂的燃料是铀。1千克铀－235全部裂变放出的能量相当于2700吨标准煤燃烧放出的能量。二、变电所类型1、枢纽变电所:电源多、电压等级高，全所停电将引起电力系统解列，甚至瘫痪；2、中间变电所:高压侧以交换潮流为主，同时又降压给当地用电。全所停电将引起区域电网解列；3、地区变电所:以向地区用户供电为主，是某一地区或城市的主要变电所。全所停电仅使该地区供电中断；4、终端变电所:接近负荷点，降压后直接向用户供电。全所停电只影响用户。三、电气设备1、一次设备：直接参与生产和分配电能的设备。2、二次设备：对一次设备进行测量、控制、监视和保护的设备3、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。第三章常用计算的基本理论和方法发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。长期发热----由工作电流所引起。短时发热----由故障时的短路电流所引起。1、发热对电器的不良影响1）机械强度下降（与受热时间、温度有关）2）接触电阻增加3）绝缘性能下降最高允许温度----能使导体可靠工作的最高温度。正常的最高允许温度:一般θC≤700C，钢芯铝绞线及管形导体θC≤800C，镀锡：θC≤850C。2、短时最高允许温度:硬铝、铝锰合金：θd≤2000C，硬铜：θd≤3000C3、短时发热过程特点：属于绝热过程，导体产生的热量全部用于使导体升温；4、大电流导体附近钢构的发热随着机组容量的加大，导体电流也相应增大，导体周围出现强大的交变电磁场，使附近钢构中产生很大的磁滞和涡流损耗，钢构因而发热。如果钢构是闭合回路其中尚有环流存在，发热还会增多。当导体电流大于3000A时，附近钢构的发热便不容忽视。危害：钢构变形、接触连接损坏、混凝土爆裂。第三节导体短路的电动力计算1、平行导体中电动的方向：若两导体中的电流同方向，电动力的作用将使它们彼此靠近。2、B相所受的电动力大于A、C相（约大7%），计算时应考虑B相。3、三相电动力计算公式：(N)4、两相短路与三相短路最大电动力的比较:Fmax(2)/Fmax(3)=0.866第四节电气设备及主接线的可靠性分析一、基本概念1、可靠性元件、设备和系统在规定的条件下和预定的时间内，完成规定功能的概率。2、可修复元件发生故障后经过修理能再次恢复到原来的工作...
