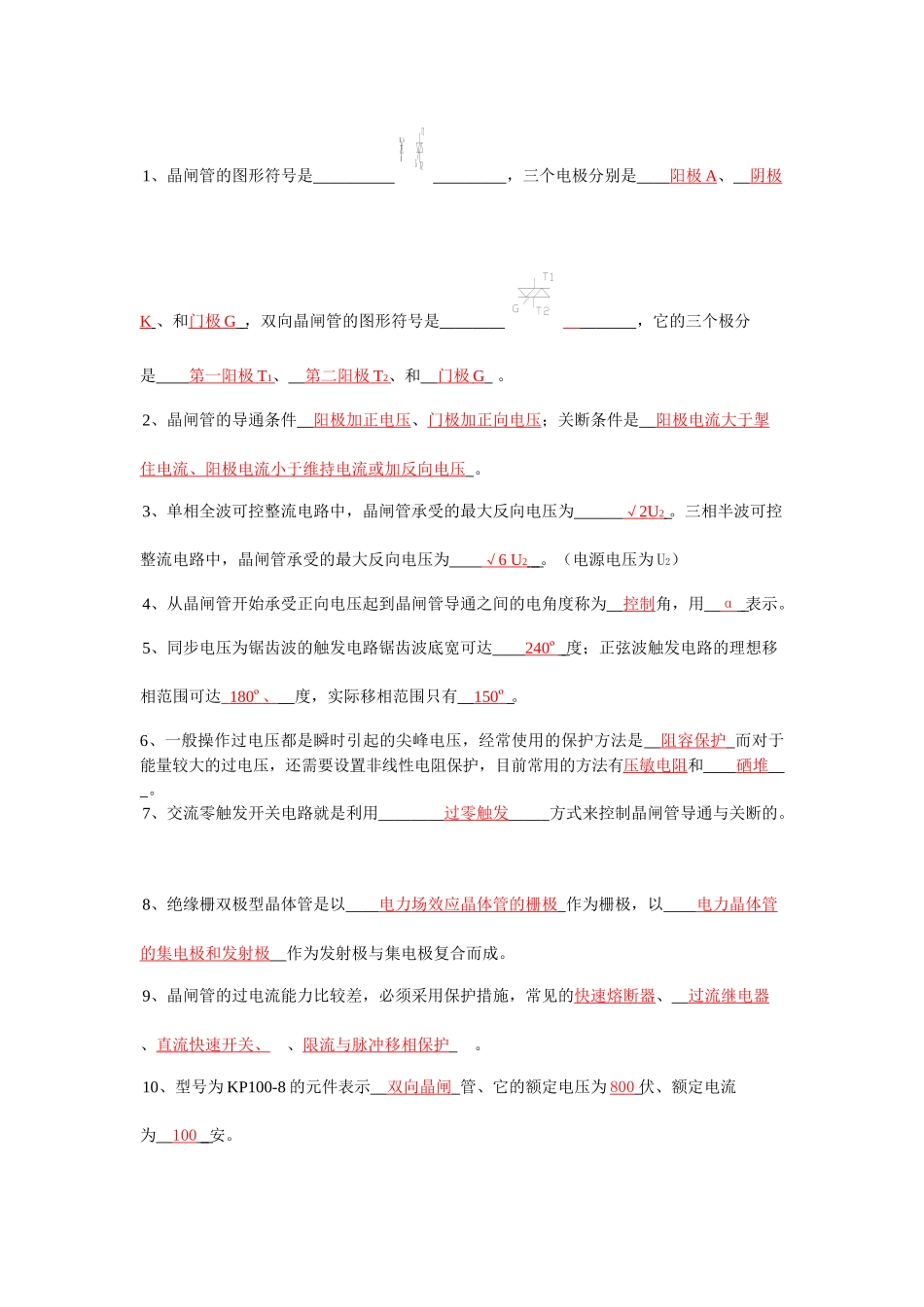

1、晶闸管的图形符号是，三个电极分别是阳极A、阴极K、和门极G，双向晶闸管的图形符号是，它的三个极分是第一阳极T1、第二阳极T2、和门极G。2、晶闸管的导通条件阳极加正电压、门极加正向电压；关断条件是阳极电流大于掣住电流、阳极电流小于维持电流或加反向电压。3、单相全波可控整流电路中，晶闸管承受的最大反向电压为√2U2。三相半波可控整流电路中，晶闸管承受的最大反向电压为√6U2。（电源电压为U2）4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。5、同步电压为锯齿波的触发电路锯齿波底宽可达240º度；正弦波触发电路的理想移相范围可达180º、度，实际移相范围只有150º。6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。7、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。8、绝缘栅双极型晶体管是以电力场效应晶体管的栅极作为栅极，以电力晶体管的集电极和发射极作为发射极与集电极复合而成。9、晶闸管的过电流能力比较差，必须采用保护措施，常见的快速熔断器、过流继电器、直流快速开关、、限流与脉冲移相保护。10、型号为KP100-8的元件表示双向晶闸管、它的额定电压为800伏、额定电流为100安。11、单相交流调压电阻性负载电路的移相范围在0º-180º内，在电感性负载时移相范围在ф-180º内。12、变频电路常用的换流方式有负载谐振换流、脉冲（强迫）换流两种。13、逆变器环流指的是只流经逆变电源、逆变桥晶闸管而不流经负载的电流，环流可在电路中加电抗器来限制。为了减小环流一般采用α大于β工作方式。1、单相半控桥整流电路的二组触发脉冲依次相差A度。A、180°，B、60°，c、360°，D、120°2、α为C度时，三相半波可控整流带电阻性负载，输出的电压波形处于连续和断续的临界状态。A、0度，B，60度，C，30度，D，120度，3、在晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。A、同步电压，B、控制电压，C、脉冲变压器变比。4、可实现有源逆变的电路为A。A、单相半波可控整流电路，B、三相半波可控整流桥带续流二极管电路，C、单相全控桥接续流二极管电路，D、三相半控桥整流电路。5、一般可逆电路中的βmin选A合理。A、30º-35º，B、10º-25º，C、0º-10º，D、0º。2、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲...
