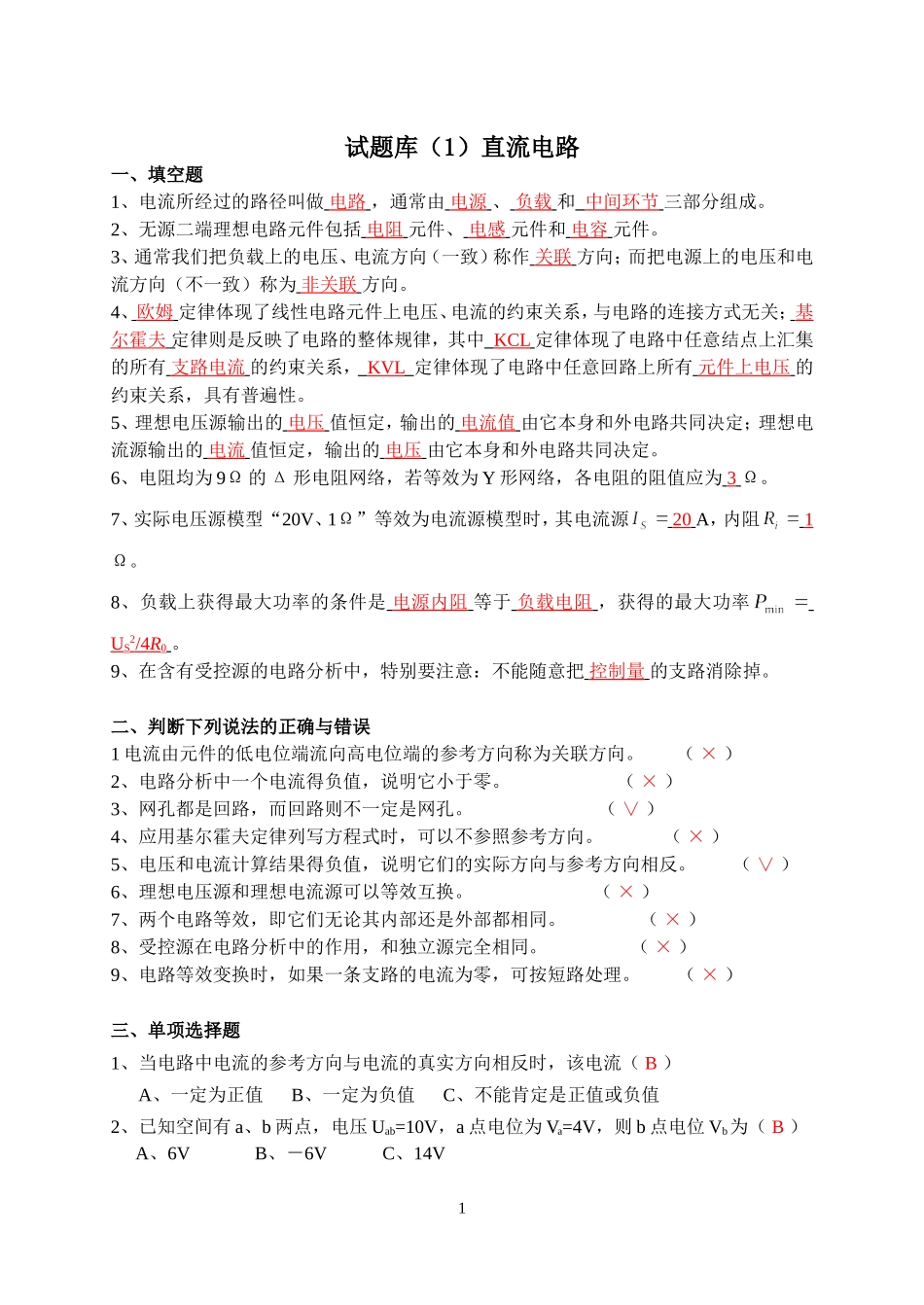

试题库（1）直流电路一、填空题1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。2、无源二端理想电路元件包括电阻元件、电感元件和电容元件。3、通常我们把负载上的电压、电流方向（一致）称作关联方向；而把电源上的电压和电流方向（不一致）称为非关联方向。4、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。5、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。7、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源20A，内阻1Ω。8、负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率US2/4R0。9、在含有受控源的电路分析中，特别要注意：不能随意把控制量的支路消除掉。二、判断下列说法的正确与错误1电流由元件的低电位端流向高电位端的参考方向称为关联方向。（×）2、电路分析中一个电流得负值，说明它小于零。（×）3、网孔都是回路，而回路则不一定是网孔。（∨）4、应用基尔霍夫定律列写方程式时，可以不参照参考方向。（×）5、电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。（∨）6、理想电压源和理想电流源可以等效互换。（×）7、两个电路等效，即它们无论其内部还是外部都相同。（×）8、受控源在电路分析中的作用，和独立源完全相同。（×）9、电路等效变换时，如果一条支路的电流为零，可按短路处理。（×）三、单项选择题1、当电路中电流的参考方向与电流的真实方向相反时，该电流（B）A、一定为正值B、一定为负值C、不能肯定是正值或负值2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（B）A、6VB、－6VC、14V13、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（B）A、B、C、4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（A）A、200ΩB、－200ΩC、±200Ω5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（B）A、10VB、20VC、30V6、已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（C）A、全是10ΩB、两个...
