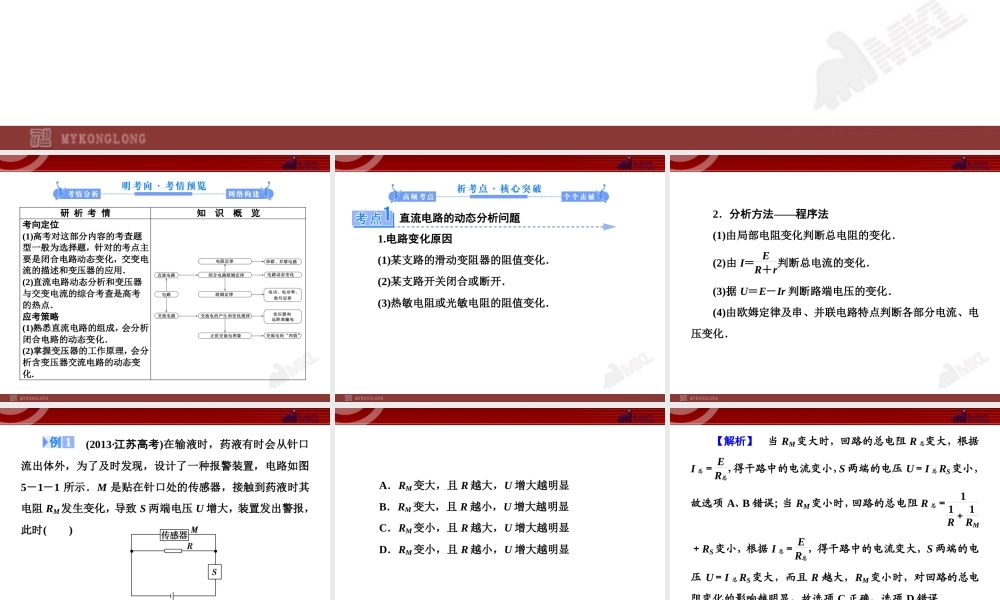

直流电路与交流电路研析考情知识概览考向定位(1)高考对这部分内容的考查题型一般为选择题，针对的考点主要是闭合电路动态变化，交变电流的描述和变压器的应用．(2)直流电路动态分析和变压器与交变电流的综合考查是高考的热点．应考策略(1)熟悉直流电路的组成，会分析闭合电路的动态变化．(2)掌握变压器的工作原理，会分析含变压器交流电路的动态变化.直流电路的动态分析问题1.电路变化原因(1)某支路的滑动变阻器的阻值变化．(2)某支路开关闭合或断开．(3)热敏电阻或光敏电阻的阻值变化．2．分析方法——程序法(1)由局部电阻变化判断总电阻的变化．(2)由I＝ER＋r判断总电流的变化．(3)据U＝E－Ir判断路端电压的变化．(4)由欧姆定律及串、并联电路特点判断各部分电流、电压变化．(2013·江苏高考)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图5－1－1所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()图5－1－1A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显【解析】当RM变大时，回路的总电阻R总变大，根据I总＝ER总，得干路中的电流变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总＝11R＋1RM＋RS变小，根据I总＝ER总，得干路中的电流变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．【答案】C(1)当电路中某一部分发生变化时，将引起电路中各处的电流和电压都随之发生变化，可谓“牵一发而动全身”．判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响，一般是先分析固定电阻支路再分析变化电阻支路．(2)一个闭合电路就是一个整体，在研究电路的动态问题时，一定要弄清电路的串、并联结构，同时要用整体的观点来看问题，还要善于转换思维的角度“电压不行看电流”．1．(2013·3月上海市六校联考)热敏电阻是传感电路中常用的电子元件，其电阻R随温度t变化的图线如图5－1－2甲所示．如图乙所示电路中，热敏电阻Rt与其它电阻构成的闭合电路中，当Rt所在处温度升高时，两电表读数的变化情况是()甲乙图5－1－2A．A变大，V变大B．A变大，V变小C．A变小，V变大D．A变小，V变小【解析】当Rt所在处温度升高时，热敏电阻Rt阻...
