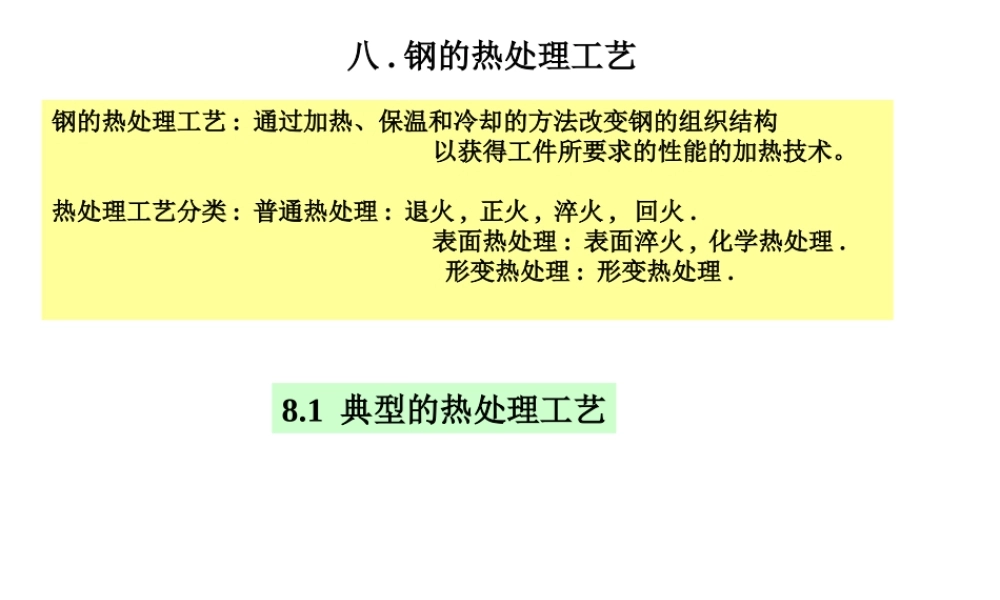

八.钢的热处理工艺钢的热处理工艺:通过加热、保温和冷却的方法改变钢的组织结构以获得工件所要求的性能的加热技术。热处理工艺分类:普通热处理:退火,正火,淬火,回火.表面热处理:表面淬火,化学热处理.形变热处理:形变热处理.8.1典型的热处理工艺加热温度冷却方式目的产物适用钢种其他退火完全退火AC3以上20-30oC缓冷细化晶粒;均匀组织;消除内应力;降低硬度;改善切削加工性能;近似平衡组织.亚共析钢不完全退火AC1–AC3或AC1--ACcm消除内应力;降低硬度;(不改变P中铁素体和渗演体的形态和分布.)亚(过)共析钢球化退火AC1--ACcm降低硬度;均匀组织;改善切削加工性能;过共析钢,合金工具钢是不完全退火的一种.扩散退火(均匀化退火)AC3ACcm以上150-300oC消除枝晶偏析和区域偏析,合作使成分均匀化.钢锭,铸件,锻件等.加热时间长去应力退火不超过AC1,500-650oC消除内应力热轧(锻)件再结晶退火再结晶温度上消除加工硬化.冷变形件加热温度冷却方式目的产物适用钢种其他正火ACcm(或AC3)以上空冷细化晶粒;消除内应力;消除魏氏组织和带状组织.细的P.碳钢和合金钢完全A化后的伪共晶转变.淬火AC1(或AC3)以上大于临界冷速淬火获得马氏体组织后,配合不同的回火制度得到不同的性能.M或下B.回火低温150-250oC空冷回火马氏体淬火+高温回火=调质处理.中温350-500oC回火屈氏体高温500-650oC回火索氏体淬火的一些特点1.淬火应力:•热应力:热胀冷缩不同.•组织应力:内外组织不同,比容不同.产生的原因:冷却过程中工件内外的温度差造成的.2.淬火介质3.淬火方法4.钢的淬透性•钢的淬透性:A化后的钢在淬火时获得M的能力.其大小用钢在一定条件下淬火获得的淬透层的深度表示.5.淬透性的测量方法•临界淬火直径法•末端淬火法6.淬火加热缺陷•过热与过烧•氧化和脱碳半M区:当淬火组织中M和非M各占一半的区域.显微组织观察方便,硬度变化剧烈.通常下把淬火工件表面到半M区的距离作为淬透层的深度.区别:1.淬透性与淬硬性2.淬透性与实际条件下淬透层的深度1.单一淬火.2.双液淬火.3.分级淬火.4.等温淬火.8.2其他类型的热处理工艺一.形变热处理•形变热处理:将塑性变形和热处理相结合的复合工艺.注意:严格控制变形后到淬火间的时间.防止钢的再结晶.目的:在提高钢的强度时,改善塑性和韧性.同时简化工艺,节约能源.1.高温形变热处理:加热AC3以上----在稳定A区变形-----立即冷却(淬火)----回火提高强韧性原因:克服高温淬火的晶粒粗大,使A和板条M细化;保留位错,促进-碳化物析出并改善A晶界析出物...
