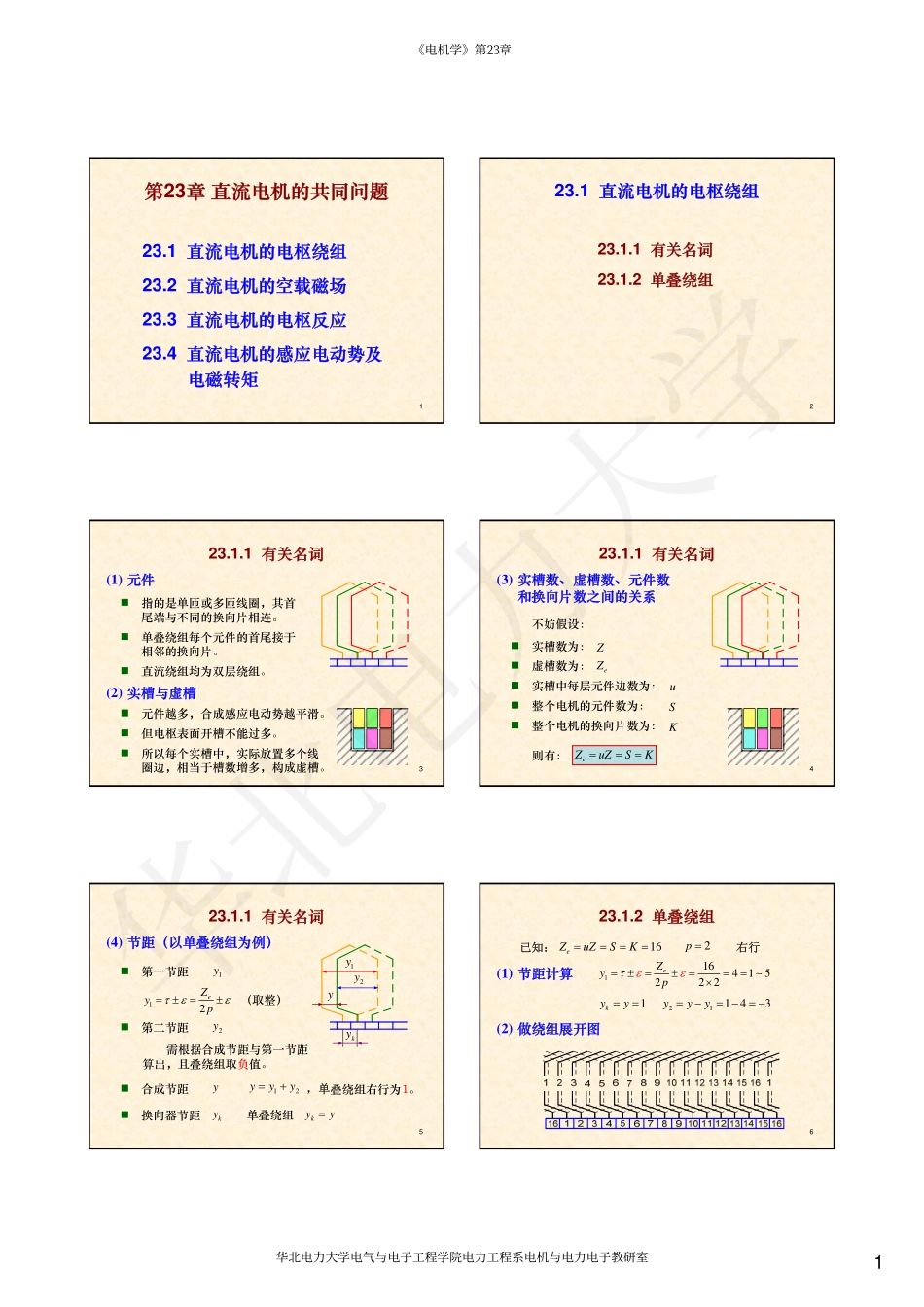

11第23章直流电机的共同问题23.1直流电机的电枢绕组23.2直流电机的空载磁场23.3直流电机的电枢反应23.4直流电机的感应电动势及电磁转矩223.1直流电机的电枢绕组23.1.1有关名词23.1.2单叠绕组323.1.1有关名词(1)元件(2)实槽与虚槽�指的是单匝或多匝线圈，其首尾端与不同的换向片相连。�单叠绕组每个元件的首尾接于相邻的换向片。�直流绕组均为双层绕组。�元件越多，合成感应电动势越平滑。�但电枢表面开槽不能过多。�所以每个实槽中，实际放置多个线圈边，相当于槽数增多，构成虚槽。423.1.1有关名词(3)实槽数、虚槽数、元件数和换向片数之间的关系�实槽数为：�虚槽数为：�实槽中每层元件边数为：�整个电机的元件数为：�整个电机的换向片数为：不妨假设：eZuZSK===ZeZuSK则有：523.1.1有关名词(4)节距（以单叠绕组为例）�第一节距1y12eZypτεε=±=±（取整）1y�第二节距2y需根据合成节距与第一节距算出，且叠绕组取负值。2y�合成节距yy12yyy=+，单叠绕组右行为1。�换向器节距kykyy=单叠绕组ky623.1.2单叠绕组(1)节距计算已知：16eZuZSK====右行2p=116415222eZypεετ=±=±===×∼1kyy==21143yyy=−=−=−(2)做绕组展开图《电机学》第23章华北电力大学电气与电子工程学院电力工程系电机与电力电子教研室华北电力大学2723.1.2单叠绕组(3)给出磁极位置、极性、电枢转向及感应电动势方向ττττNSNS电枢转向�几何中心线：磁极与磁极之间的中心线。�物理中性线：气隙磁密为零点的连线。�两个基本且重要的概念823.1.2单叠绕组ττττNNSS电枢转向(4)电刷放置原则�空载时两电刷间的支路感应电动势最大。�被电刷短路的元件感应电动势最小。最大最小原则(3)给出磁极位置、极性、电枢转向及感应电动势方向923.1.2单叠绕组(5)确定电刷位置、数目与极性�电刷放置位置：在端接对称的情况下，应在主磁极轴线所对应的换向器表面上。�电刷的数目：等于主磁极的数目（称为全额电刷）。ττττNNSS1023.1.2单叠绕组(6)确定电枢绕组的并联支路对数�问题：能否将9、10换向片处的正与5、6换向片处的负相连，由1、2换向片与13、14换向片引出？�结论：并联支路对数（a）等于极对数（p）。答案：不行！ττττNNSS1123.1.2单叠绕组(7)一般性结论�直流绕组为通过换向片自行封闭的绕组；而交流绕组与此不同。�电刷放置的实际位置应在主磁极轴线所对应的换向器表面上。�单叠绕组并联支路对数：ap=1223.2直流电机的空载磁场23.2.1空载磁场的...
