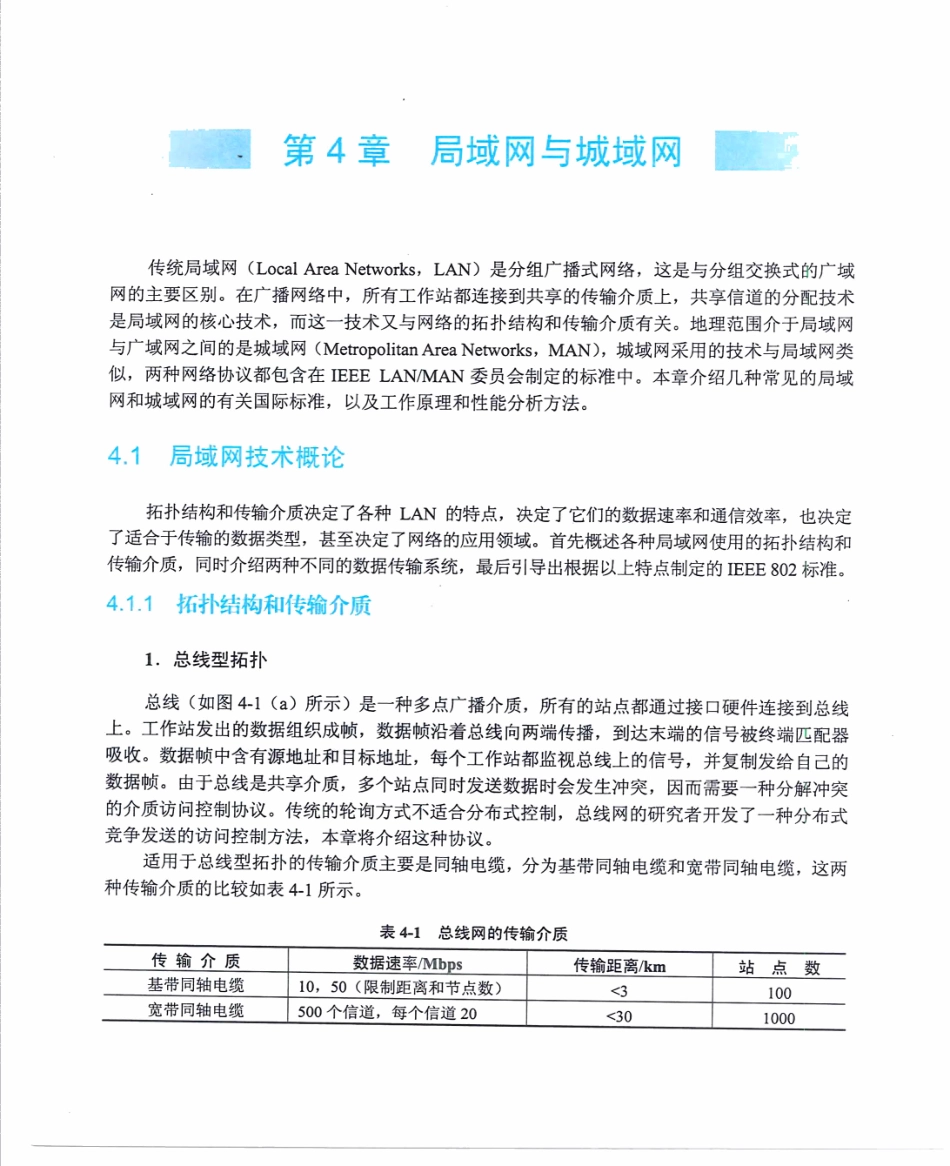

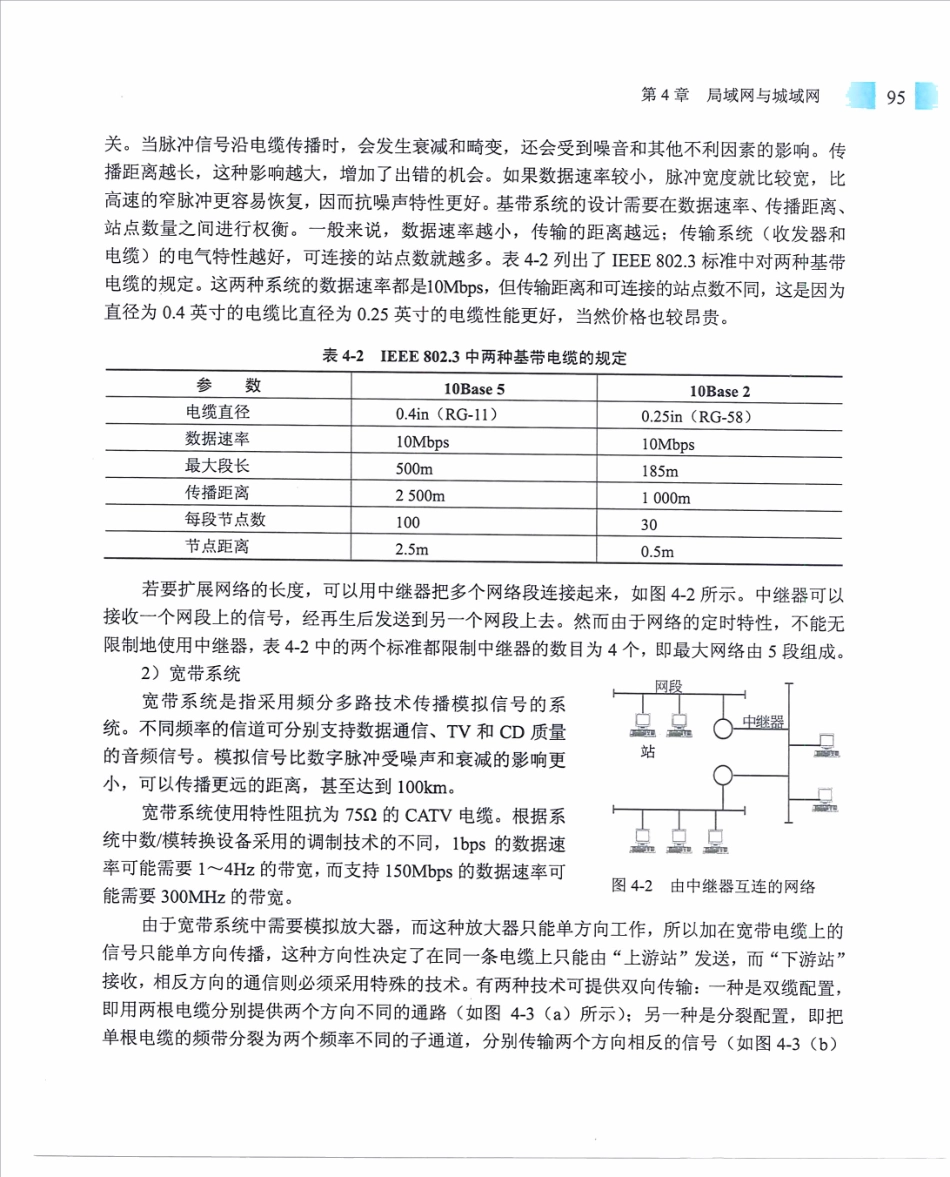

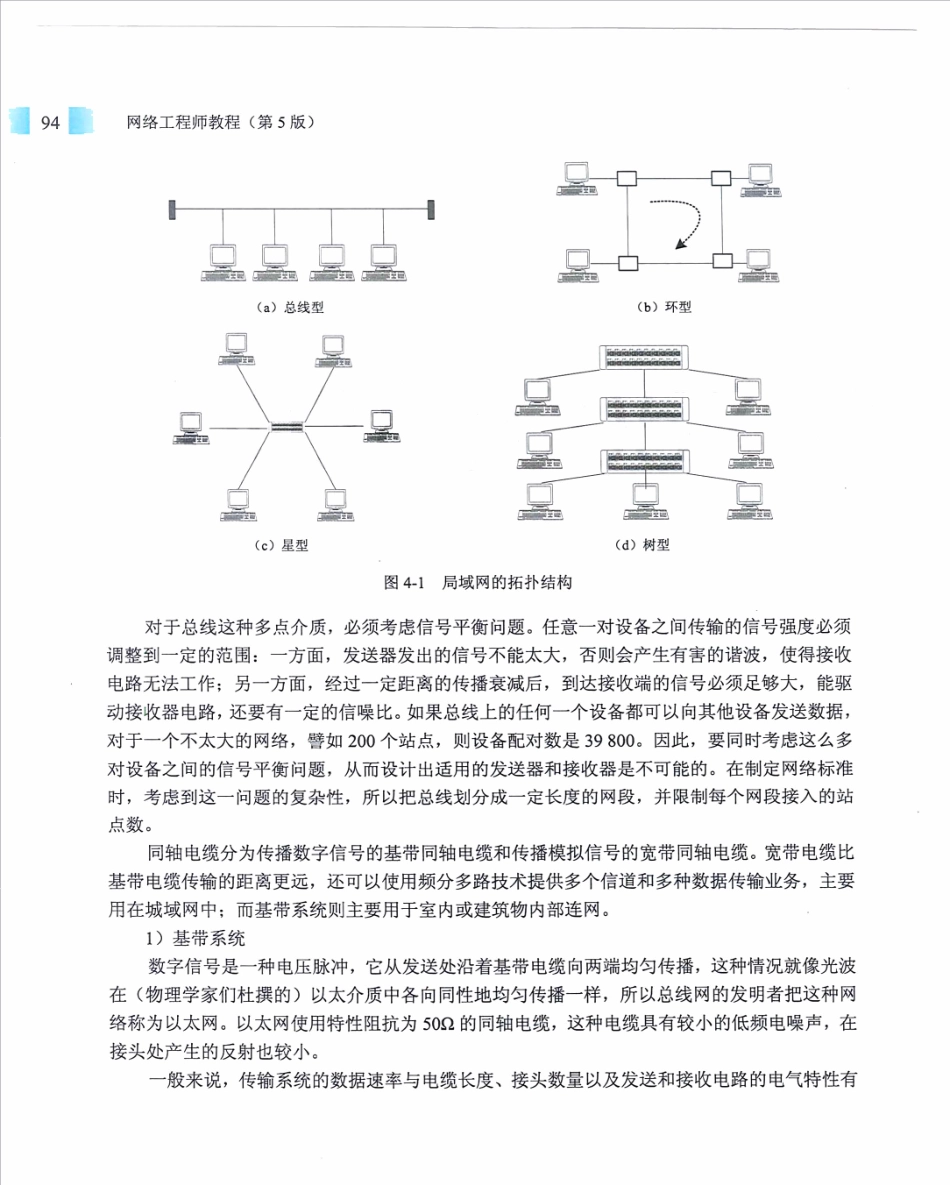

第4章局域网与城域网传统局域网(LocalAreaNetworks,LAN)是分组广播式网络，这是与分组交换式的广域网的主要区别。在广播网络中，所有工作站都连接到共享的传输介质上，共享信道的分配技术是局域网的核心技术，而这一技术又与网络的拓扑结构和传输介质有关。地理范围介千局域网与广域网之间的是城域网(MetropolitanAreaNetworks,MAJ'寸），城域网采用的技术与局域网类似，两种网络协议都包含在IEEELAN/MAN委员会制定的标准中。本章介绍几种常见的局域网和城域网的有关国际标准，以及工作原理和性能分析方法。4.1局域网技术概论拓扑结构和传输介质决定了各种LAN的特点，决定了它们的数据速率和通信效率，也决定了适合千传输的数据类型，甚至决定了网络的应用领域。首先概述各种局域网使用的拓扑结构和传输介质，同时介绍两种不同的数据传输系统，最后引导出根据以上特点制定的IEEE802标准。4.1.1拓扑结构和传输介质1.总线型拓扑总线（如图4-1(a)所示）是一种多点广播介质，所有的站点都通过接口硬件连接到总线上。工作站发出的数据组织成帧，数据帧沿着总线向两端传播，到达末端的信号被终端匹配器吸收。数据帧中含有源地址和目标地址，每个工作站都监视总线上的信号，并复制发给自己的数据帧。由千总线是共享介质，多个站点同时发送数据时会发生冲突，因而需要一种分解冲突的介质访问控制协议。传统的轮询方式不适合分布式控制，总线网的研究者开发了一种分布式竞争发送的访问控制方法，本章将介绍这种协议。适用千总线型拓扑的传输介质主要是同轴电缆，分为基带同轴电缆和宽带同轴电缆，这两种传输介质的比较如表4-1所示。传输介质基带同轴电缆宽带同轴电缆表4-1总线网的传输介质数据速率/Mbps10,50(限制距离和节点数）500个信道，每个信道20传输距离/km<3<30站点数100100094网络工程师教程（第5版）DDDD丈圈工重丈匹丈(a)总线型(b)环型\/i三(~(c)星型(d)树型图4-1局域网的拓扑结构对千总线这种多点介质，必须考虑信号平衡问题。任意一对设备之间传输的信号强度必须调整到一定的范围：一方面，发送器发出的信号不能太大，否则会产生有害的谐波，使得接收电路无法工作；另一方面，经过一定距离的传播衰减后，到达接收端的信号必须足够大，能驱动接收器电路，还要有一定的信噪比。如果总线上的任何一个设备都可以向其他设备发送数据，对千一个不太大的网络，譬如200个站点，则设备配对数是39800。因此，要同时考虑这么多对设备之间的信号平衡问题，从...
