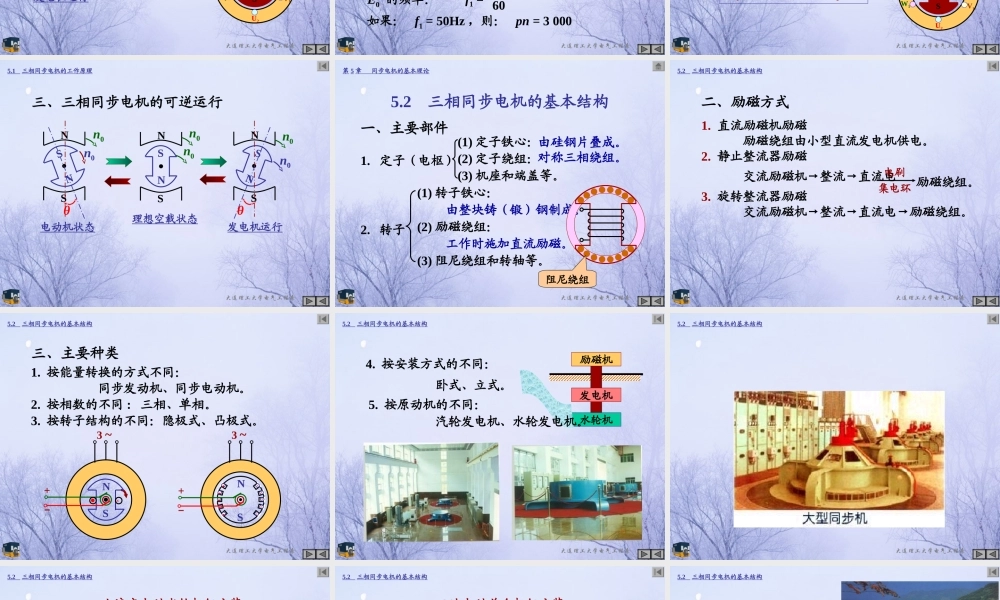

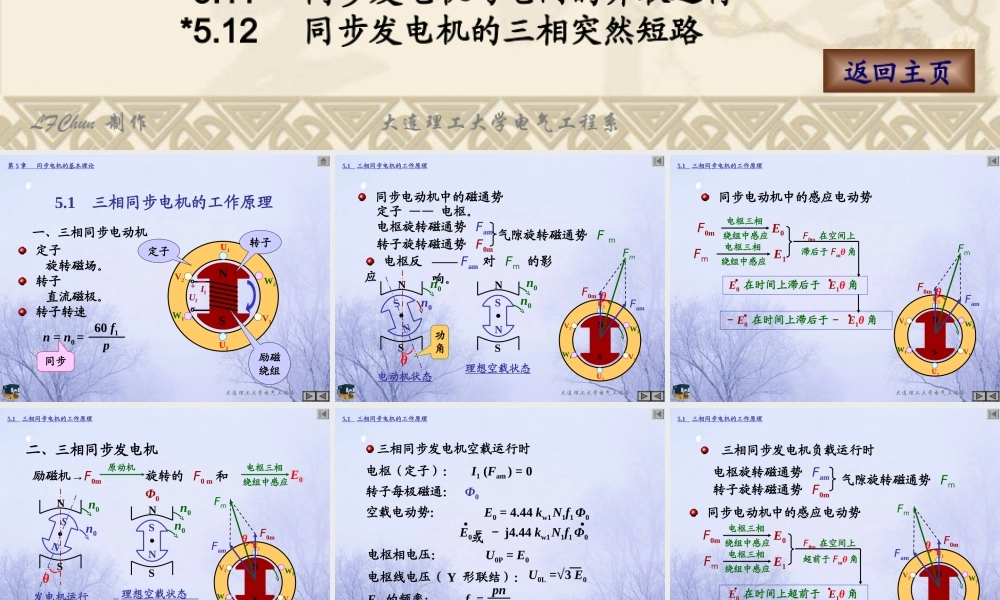

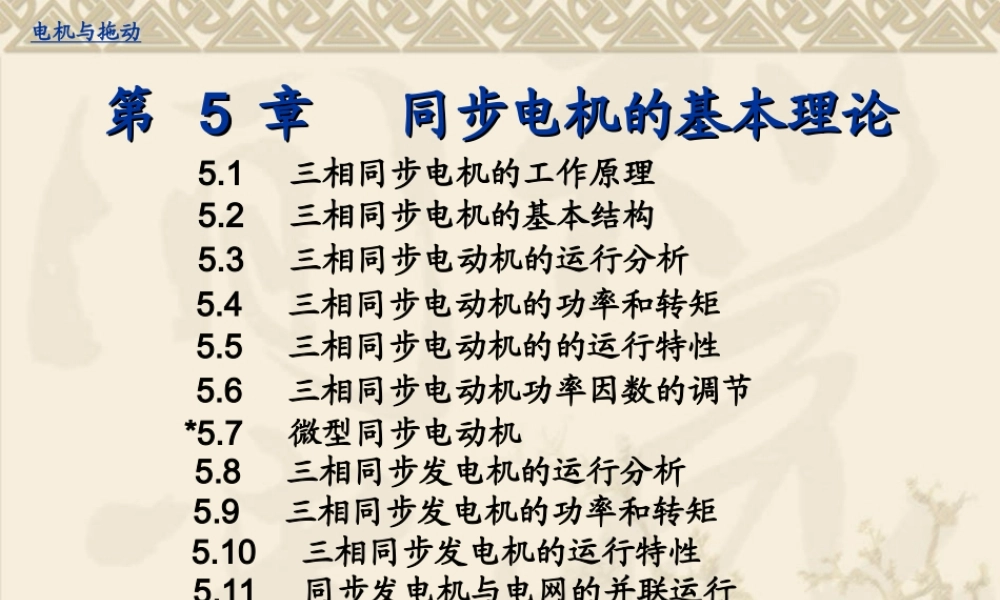

LFChun制作大连理工大学电气工程系*5.7微型同步电动机5.10三相同步发电机的运行特性第5章同步电机的基本理论5.2三相同步电机的基本结构5.1三相同步电机的工作原理第第55章同步电机的基本理论章同步电机的基本理论5.2三相同步电机的基本结构5.3三相同步电动机的运行分析5.4三相同步电动机的功率和转矩5.5三相同步电动机的的运行特性5.6三相同步电动机功率因数的调节5.8三相同步发电机的运行分析5.9三相同步发电机的功率和转矩5.11同步发电机与电网的并联运行5.1三相同步电机的工作原理电机与拖动*5.12同步发电机的三相突然短路返回主页大连理工大学电气工程系V1V2W2W1U1U2NS5.1三相同步电机的工作原理定子+Uf－If转子励磁绕组一、三相同步电动机定子旋转磁场。转子直流磁极。转子转速同步第5章同步电机的基本理论60f1pn=n0=大连理工大学电气工程系V1V2W2W1U1U2NS同步电动机中的磁通势定子——电枢。电枢旋转磁通势Fam转子旋转磁通势F0m气隙旋转磁通势FmNSSNn0n0θ电枢反应——Fam对Fm的影响。NSSN电动机状态n0n0理想空载状态F0mFamFmθ功角5.1三相同步电机的工作原理大连理工大学电气工程系同步电动机中的感应电动势V1V2W2W1U1U2NSF0mFamFmθF0m电枢三相绕组中感应E0Fm电枢三相绕组中感应E1E0在时间上滞后于E1θ角F0m在空间上滞后于Fmθ角－E0在时间上滞后于－E1θ角5.1三相同步电机的工作原理大连理工大学电气工程系二、三相同步发电机励磁机→F0m旋转的F0m和Φ0E0原动机电枢三相绕组中感应SNn0NSn0θ发电机运行NSSNn0n0理想空载状态V1V2W2W1U1U2NSF0mFamFmθ5.1三相同步电机的工作原理大连理工大学电气工程系三相同步发电机空载运行时电枢（定子）：I1(Fam)=0转子每极磁通：Φ0空载电动势：E0=4.44kw1N1f1Φ0或电枢相电压：U0P=E0电枢线电压（Y形联结）：E0=－j4.44kw1N1f1Φ0E0的频率：f1=pn60如果：f1=50Hz，则：pn=30005.1三相同步电机的工作原理U0L=√3E0大连理工大学电气工程系三相同步发电机负载运行时电枢旋转磁通势Fam转子旋转磁通势F0m气隙旋转磁通势Fm同步电动机中的感应电动势V1V2W2W1U1U2NSF0mFamFmθF0m电枢三相绕组中感应E0Fm电枢三相绕组中感应E1E0在时间上超前于E1θ角F0m在空间上超前于Fmθ角5.1三相同步电机的工作原理大连理工大学电气工程系三、三相同步电机的可逆运行NSSNn0n0θ电动机状态NSSNn0n0理想空载状态SNn0NSn0θ发电机运行5.1三相同步电机的工作原理大连理工大学电气工程系5.2三相同步电机的基本结构一、主要部件1....
