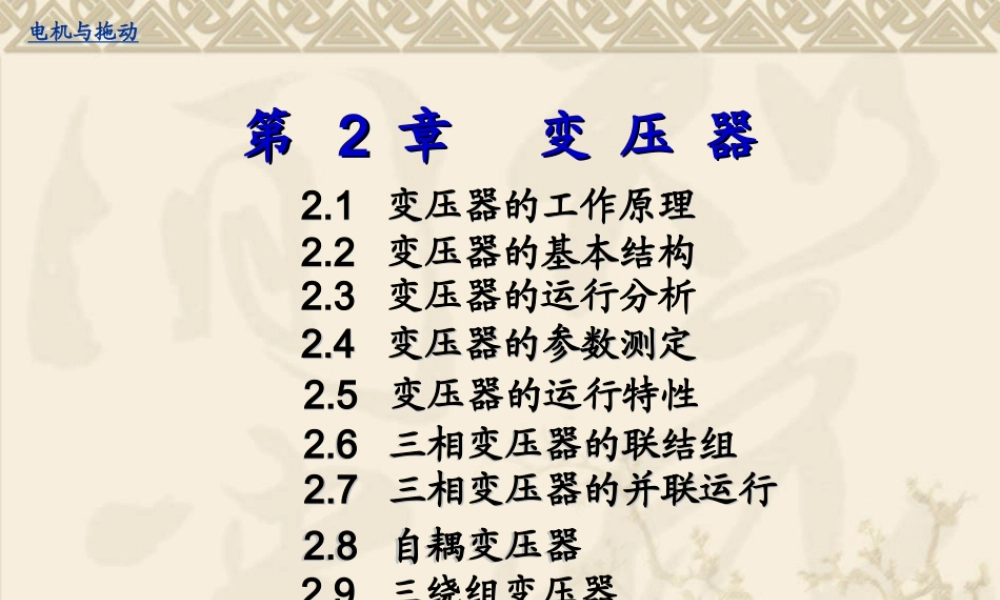

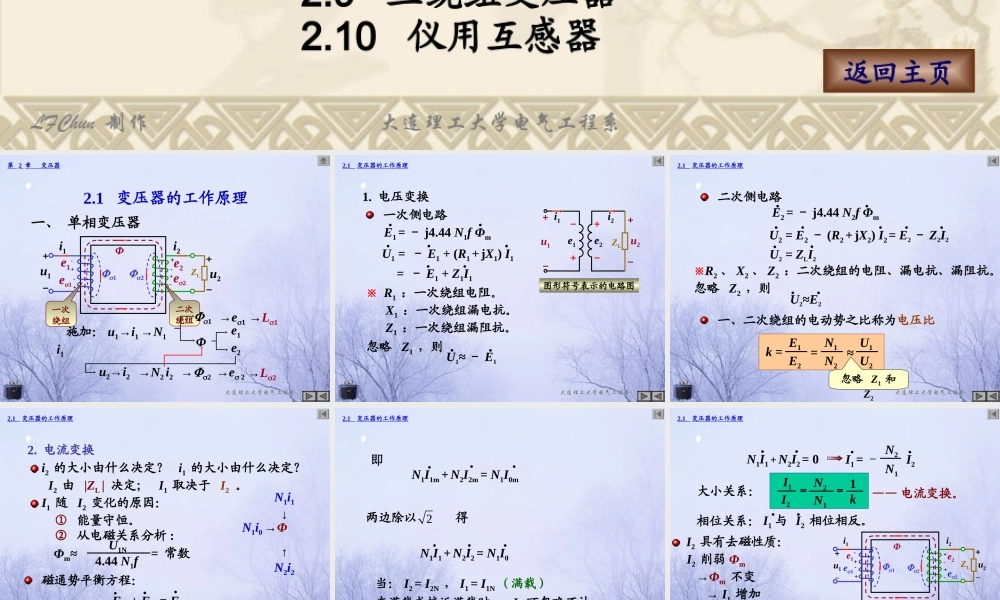

LFChun制作大连理工大学电气工程系第2章变压器2.1变压器的工作原理2.2变压器的基本结构2.3变压器的运行分析2.4变压器的参数测定2.5变压器的运行特性2.6三相变压器的联结组2.7三相变压器的并联运行2.8自耦变压器2.9三绕组变压器2.10仪用互感器第第22章变压器章变压器2.1变压器的工作原理2.2变压器的基本结构2.3变压器的运行分析2.4变压器的参数测定2.5变压器的运行特性2.6三相变压器的联结组2.7三相变压器的并联运行2.8自耦变压器2.9三绕组变压器2.10仪用互感器电机与拖动返回主页大连理工大学电气工程系2.1变压器的工作原理一、单相变压器＋u2－＋u1－i1i2Φ12一次绕组二次绕组施加：u1→i1→N1i11Φ→e1e1e2u2→i2→N2i2→2→e2→L1→L2ZL第2章变压器e2e2e1e1大连理工大学电气工程系1.电压变换一次侧电路U1=－E1+(R1+jX1)I1=－E1+Z1I1※R1：一次绕组电阻。X1：一次绕组漏电抗。Z1：一次绕组漏阻抗。忽略Z1，则U1≈－E1图形符号表示的电路图ZL－e1＋＋e2－i1+u1－i2＋u2－2.1变压器的工作原理E1=－j4.44N1fΦm大连理工大学电气工程系二次侧电路E2=－j4.44N2fΦm=E2－Z2I2U2=E2－(R2+jX2)I2U2=ZLI2U2≈E2※R2、X2、Z2：二次绕组的电阻、漏电抗、漏阻抗。忽略Z2，则一、二次绕组的电动势之比称为电压比≈U1U2k=E1E2=N1N2忽略Z1和Z22.1变压器的工作原理大连理工大学电气工程系2.电流变换i2的大小由什么决定？i1的大小由什么决定？I2由|ZL|决定；I1取决于I2。I1随I2变化的原因：①能量守恒。②从电磁关系分析:U1N4.44N1fΦm≈=常数N1i1↓↑N2i2N1i0→Φ磁通势平衡方程：2.1变压器的工作原理F1m+F2m=F0m大连理工大学电气工程系当：I2=I2N，I1=I1N（满载）在满载或接近满载时，I0可忽略不计。N1I1+N2I2=N1I0N1I1m+N2I2m=N1I0m两边除以得2即2.1变压器的工作原理大连理工大学电气工程系I1=－N2N1I2N1I1+N2I2=0I1I2N2N1=1k=大小关系：相位关系：I1与I2相位相反。I2具有去磁性质：I2削弱Φm→Φm不变→I1增加→以维持Φm不变。因此I2↑→I1↑。——电流变换。e2e2e1e1＋u1－i1ZLi2Φ12＋u2－2.1变压器的工作原理大连理工大学电气工程系3.阻抗变换|ZL|N1N2I1+U1－I2＋U2－忽略Z1、Z2、I0，则=U1U2I2I1==kN1N2|Ze|=U1I1=kU2I2/kU2I2=k2|Ze|=k2|ZL|变压器的阻抗变换I1k2|ZL|+U1－2.1变压器的工作原理等效大连理工大学电气工程系【例2.1.1】某半导体收音机的输出需接一只电阻为800的...
