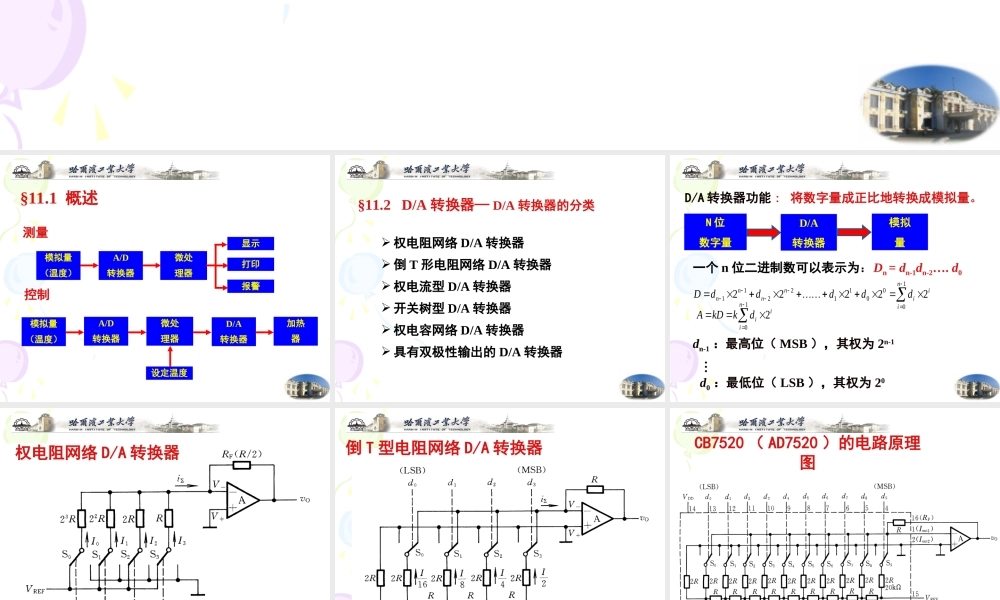

第11章数模和模数转换器§11.1概述§11.2DA转换器§11.3AD转换器模拟量（温度）A/D转换器微处理器显示打印报警A/D转换器微处理器D/A转换器加热器模拟量（温度）测量控制§11.1概述设定温度权电阻网络D/A转换器倒T形电阻网络D/A转换器权电流型D/A转换器开关树型D/A转换器权电容网络D/A转换器具有双极性输出的D/A转换器§11.2D/A转换器—D/A转换器的分类D/A转换器功能:将数字量成正比地转换成模拟量。N位数字量模拟量D/A转换器一个n位二进制数可以表示为：Dn=dn-1dn-2….d0dn-1：最高位（MSB），其权为2n-1d0：最低位（LSB），其权为20…100011221122222niiinnnndddddD102niiidkkDA权电阻网络D/A转换器倒T型电阻网络D/A转换器CB7520（AD7520）的电路原理图权电流型D/A转换器利用倒T型电阻网络的权电流型D/A转换器DAC0808DAC0808的典型应用的典型应用VREF已知VREF=10V，RR=5kΩ，RF=5kΩ试写出输出电压的表达式开关树型D/A转换器对负载要求？对开关要求？权电容网络D/A转换器转换开始前令SD，S0—S3接地，电容放电断开SD假设d33d2d1d0=1000yccccc0012令REFtREFyREFyyoVccVcccVcccv3333111)2222(2001122334ddddVvREFo1.输出电压精度只与各电容器电容量的比例有关，而与电容量的绝对值无关。2.输出电压的稳态值不受开关电阻及参考电压源内阻的影响，降低了对开关电路及参考电压源的要求。3.稳态下权电容网络不消耗功率。权电容网络D/A转换器具有双极性输出的DA转换器目的：能够把以补码形式输入的正、负数分别转换成正、负极性的模拟电压补码输入对应的十进制数要求的输出电压d2d1d0011+3+3V010+2+2V001+1+1V00000V111-1-1V110-2-2V101-3-3V100-4-4V原码输入无偏移时的输出偏移－4V后的输出d2d1d0111+7V+3V110+6V+2V101+5V+1V100+4V0V011+3V-1V010+2V-2V001+1V-3V0000V-4V具有双极性输出电压的D/A转换器DADA转换器的转换精度和转换速度转换器的转换精度和转换速度能够分辨出来的最小输出电压和最大输出电压之比。也可以用输入二进制数码的位数表示。转换精度：通常由分辨率和转换误差来描述。分辨率：表示DA转换器在理论上能达到的精度。分辨率的表示方法：转换误差：描述DA转换器实际能达到的精度转换误差产生的原因：参考电压的波动。运算放大器的零点漂移。模拟开关的导通电阻和导通压降，电阻网络中电阻阻值的偏差以及三极管的特性的...
