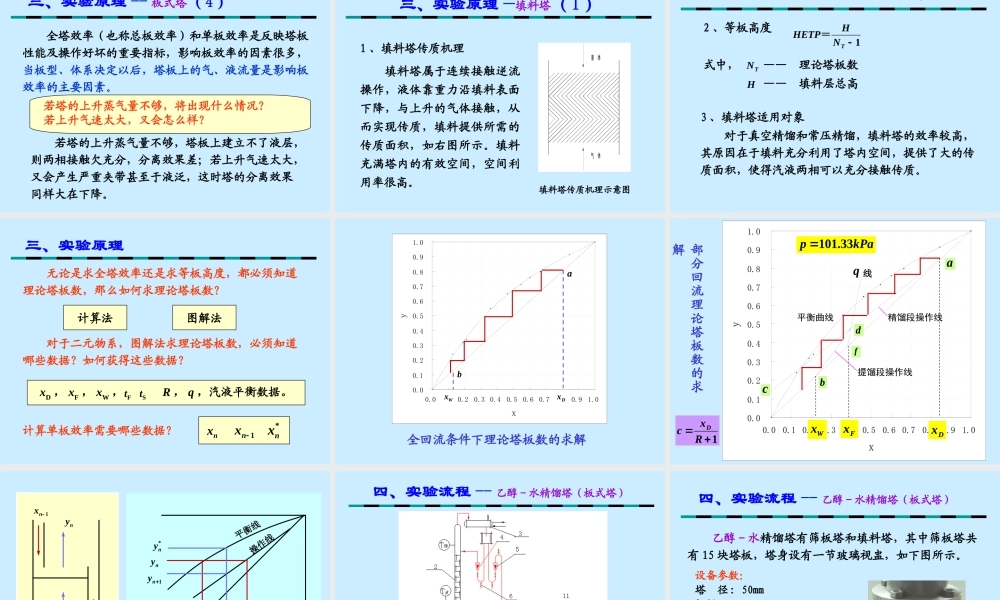

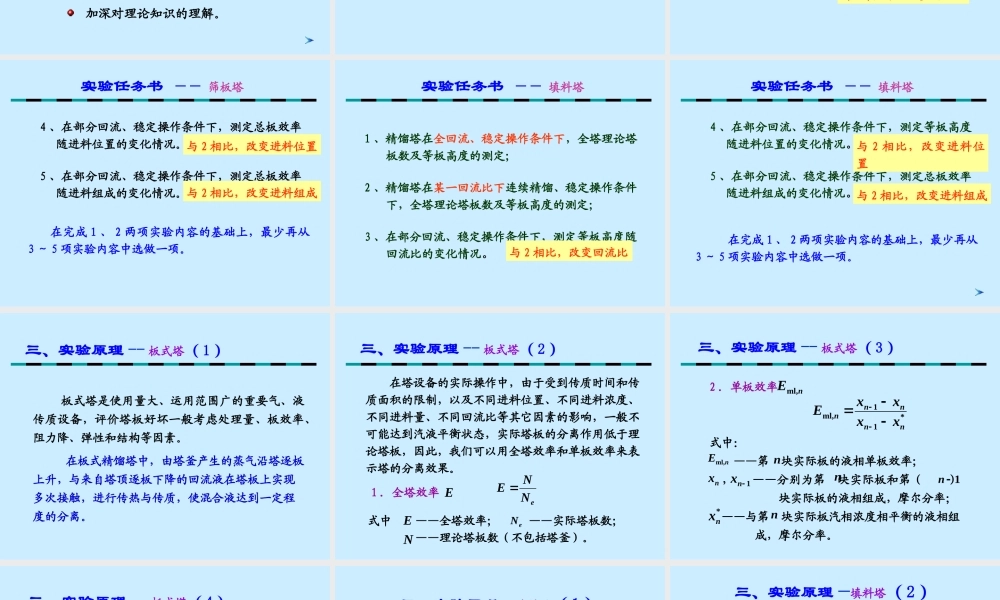

化工原理实验化工原理实验福州大学化工原理实验室二○一一年三月修订精馏实验精馏实验乙醇－水实验装置板式塔填料塔一、实验目的五、汽液接触状况二、实验任务六、操作要点三、实验原理七、数据处理四、实验流程八、实验报告要求实验六精馏实验福州大学化工原理实验室熟悉精馏的工艺流程。了解筛板塔和填料塔的结构。掌握精馏塔的操作方法。学会测定全塔效率或等板高度。加深对理论知识的理解。一、实验目的测定全塔效率（板式塔），探讨影响因素测定等板高度（填料塔），探讨影响因素乙醇－水精馏实验二、实验任务请根据所选用的设备，从以下实验任务中选择部分内容进行实验。实验任务书——筛板塔1、精馏塔在全回流、稳定操作条件下，全塔理论塔板数、总板效率的测定。2、精馏塔在某一回流比下连续精馏、稳定操作条件下，全塔理论塔板数、总板效率的测定。3、在部分回流、稳定操作条件下，测定总板效率随回流比的变化情况。与2相比，改变回流比实验任务书——筛板塔4、在部分回流、稳定操作条件下，测定总板效率随进料位置的变化情况。5、在部分回流、稳定操作条件下，测定总板效率随进料组成的变化情况。在完成1、2两项实验内容的基础上，最少再从3～5项实验内容中选做一项。与2相比，改变进料位置与2相比，改变进料组成实验任务书——填料塔1、精馏塔在全回流、稳定操作条件下，全塔理论塔板数及等板高度的测定；2、精馏塔在某一回流比下连续精馏、稳定操作条件下，全塔理论塔板数及等板高度的测定；3、在部分回流、稳定操作条件下，测定等板高度随回流比的变化情况。与2相比，改变回流比实验任务书——填料塔4、在部分回流、稳定操作条件下，测定等板高度随进料位置的变化情况。5、在部分回流、稳定操作条件下，测定总板效率随进料组成的变化情况。在完成1、2两项实验内容的基础上，最少再从3～5项实验内容中选做一项。与2相比，改变进料位置与2相比，改变进料组成三、实验原理--板式塔（1）板式塔是使用量大、运用范围广的重要气、液传质设备，评价塔板好坏一般考虑处理量、板效率、阻力降、弹性和结构等因素。在板式精馏塔中，由塔釜产生的蒸气沿塔逐板上升，与来自塔顶逐板下降的回流液在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。三、实验原理--板式塔（2）在塔设备的实际操作中，由于受到传质时间和传质面积的限制，以及不同进料位置、不同进料浓度、不同进料量、不同回流比等其它因素的影响，一般不可能达到汽...
