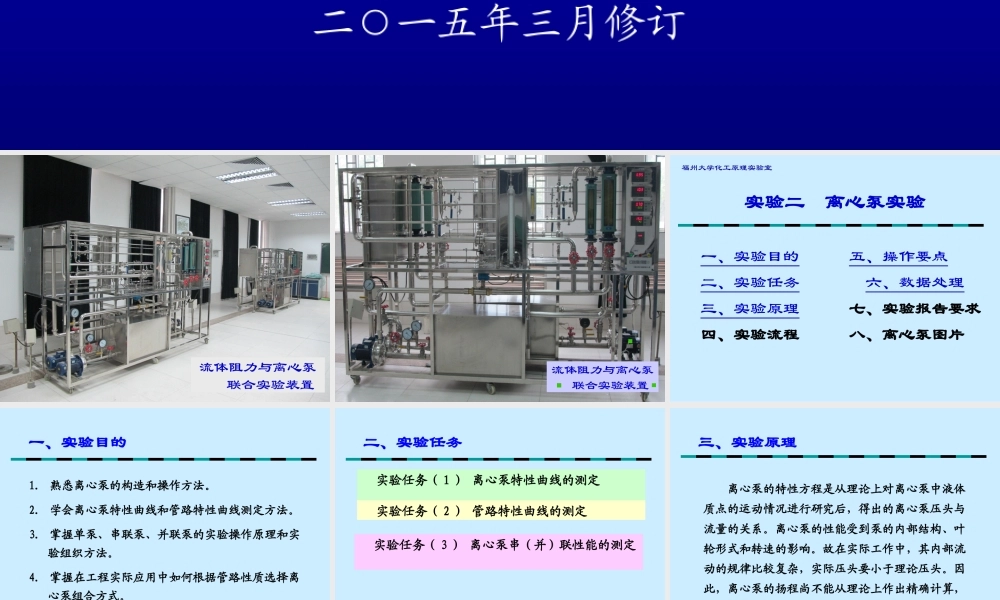

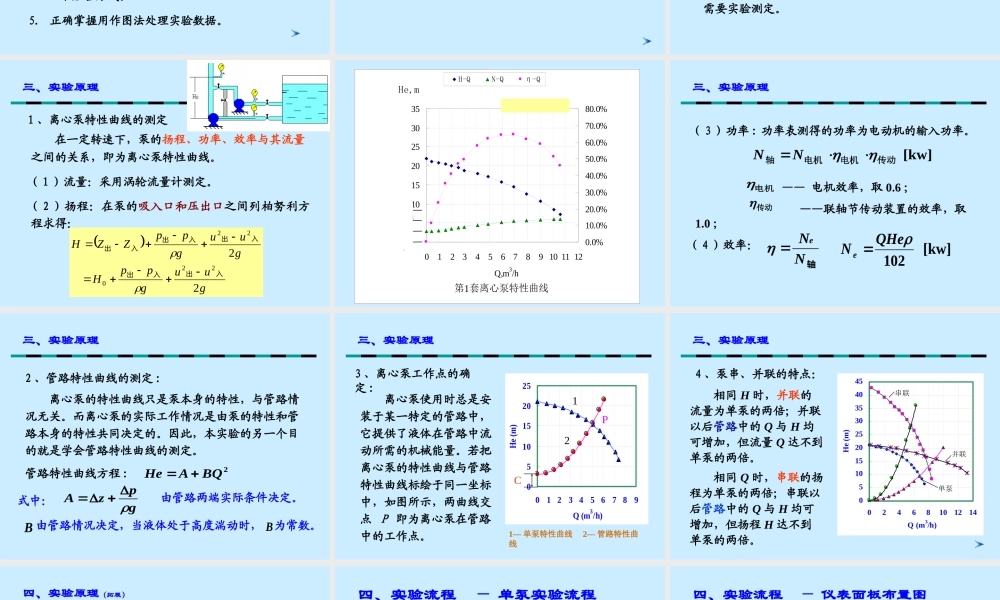

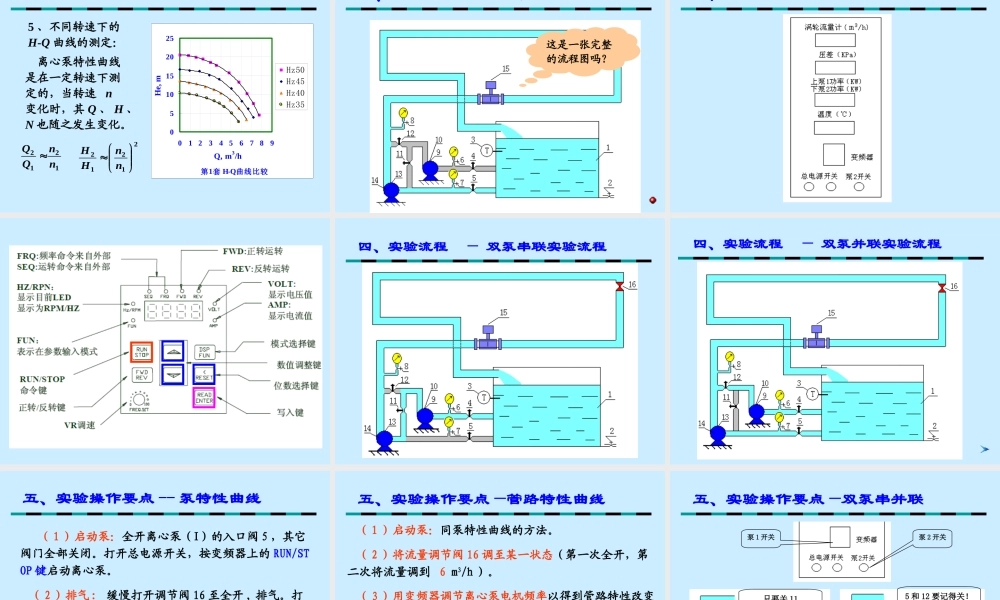

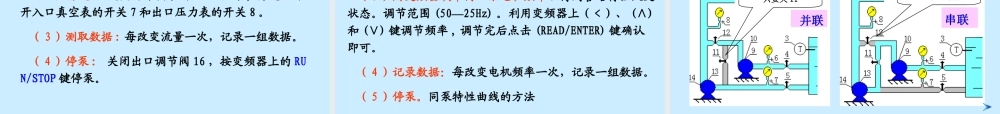

化工原理实验化工原理实验福州大学化工原理实验室二○一五年三月修订离心泵实验离心泵实验流体阻力与离心泵联合实验装置流体阻力与离心泵联合实验装置实验二离心泵实验一、实验目的五、操作要点二、实验任务六、数据处理三、实验原理七、实验报告要求四、实验流程八、离心泵图片福州大学化工原理实验室一、实验目的1.熟悉离心泵的构造和操作方法。2.学会离心泵特性曲线和管路特性曲线测定方法。3.掌握单泵、串联泵、并联泵的实验操作原理和实验组织方法。4.掌握在工程实际应用中如何根据管路性质选择离心泵组合方式。5.正确掌握用作图法处理实验数据。二、实验任务实验任务（1）离心泵特性曲线的测定实验任务（2）管路特性曲线的测定实验任务（3）离心泵串（并）联性能的测定离心泵的特性方程是从理论上对离心泵中液体质点的运动情况进行研究后，得出的离心泵压头与流量的关系。离心泵的性能受到泵的内部结构、叶轮形式和转速的影响。故在实际工作中，其内部流动的规律比较复杂，实际压头要小于理论压头。因此，离心泵的扬程尚不能从理论上作出精确计算，需要实验测定。三、实验原理三、实验原理在一定转速下，泵的扬程、功率、效率与其流量之间的关系，即为离心泵特性曲线。（1）流量：采用涡轮流量计测定。（2）扬程：在泵的吸入口和压出口之间列柏努利方程求得：1、离心泵特性曲线的测定guugppHguugppZZH2222022入出入出入出入出入出第1套离心泵特性曲线051015202530350123456789101112Q,m3/h0.0%10.0%20.0%30.0%40.0%50.0%60.0%70.0%80.0%H-QN-Qη-QHe,mηn=2900r.p.mNkw0.60.40.20（3）功率:功率表测得的功率为电动机的输入功率。三、实验原理[kw]传动电机电机轴NN——电机效率，取0.6；——联轴节传动装置的效率，取1.0；电机传动（4）效率：[kw]102QHeNe轴NNe三、实验原理离心泵的特性曲线只是泵本身的特性，与管路情况无关。而离心泵的实际工作情况是由泵的特性和管路本身的特性共同决定的。因此，本实验的另一个目的就是学会管路特性曲线的测定。管路特性曲线方程:2BQAHe式中：gpzA由管路两端实际条件决定。由管路情况决定，当液体处于高度湍动时，为常数。B2、管路特性曲线的测定:B三、实验原理离心泵使用时总是安装于某一特定的管路中，它提供了液体在管路中流动所需的机械能量。若把离心泵的特性曲线与管路特性曲线标绘于同一坐标中，如图所示，两曲线交点P即为离...
