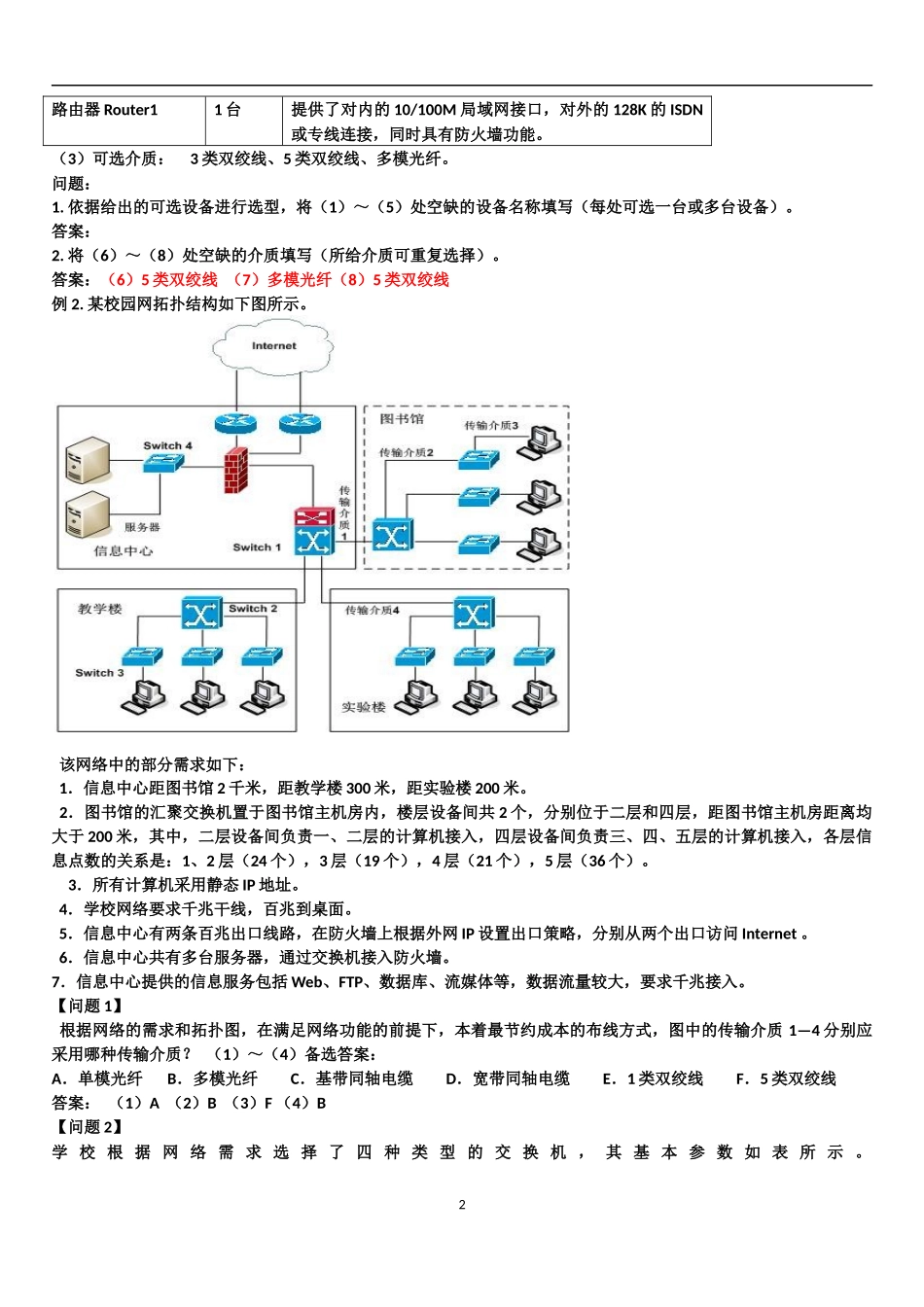

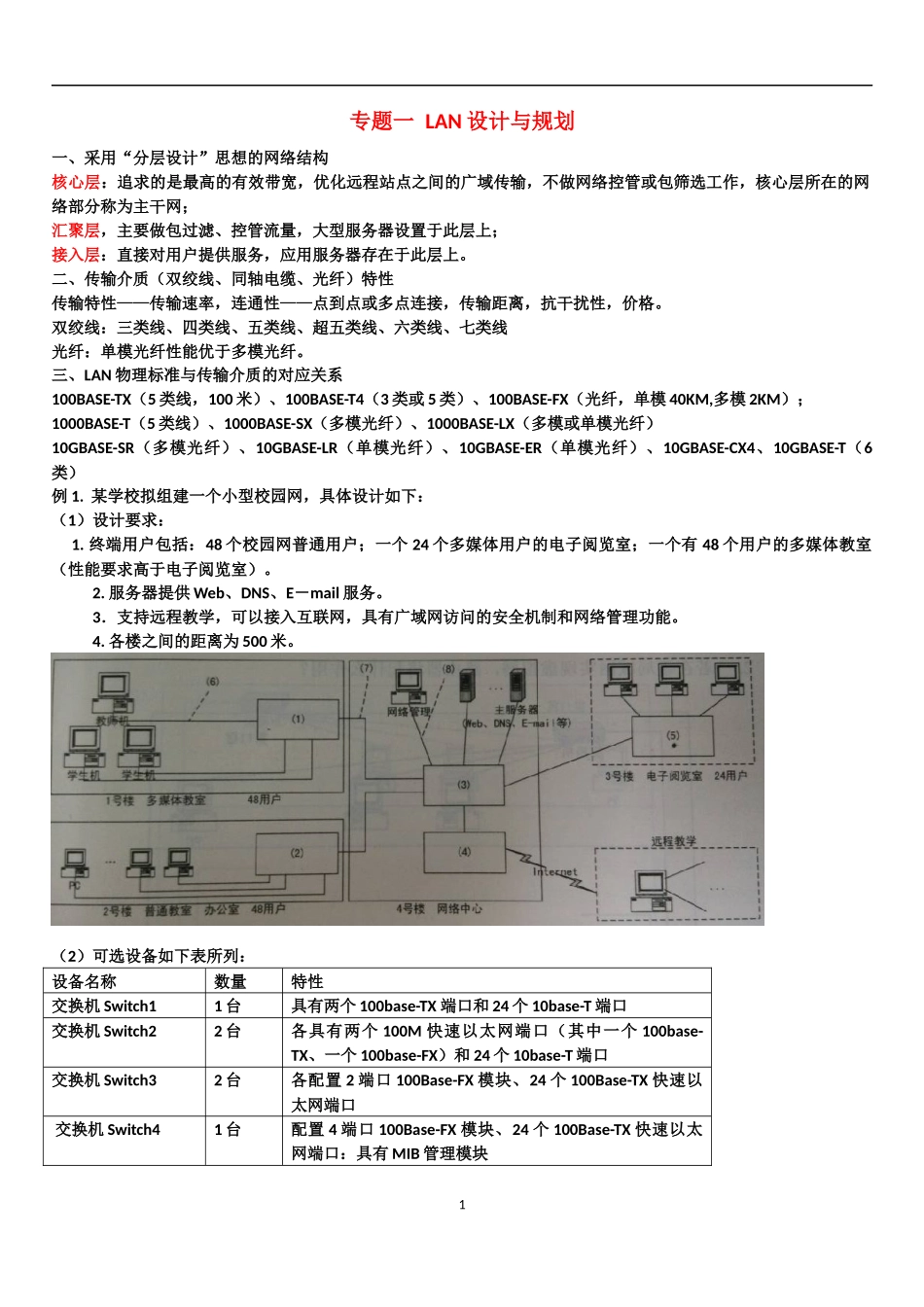

1专题一LAN设计与规划一、采用“分层设计”思想的网络结构核心层：追求的是最高的有效带宽，优化远程站点之间的广域传输，不做网络控管或包筛选工作，核心层所在的网络部分称为主干网；汇聚层，主要做包过滤、控管流量，大型服务器设置于此层上；接入层：直接对用户提供服务，应用服务器存在于此层上。二、传输介质（双绞线、同轴电缆、光纤）特性传输特性——传输速率，连通性——点到点或多点连接，传输距离，抗干扰性，价格。双绞线：三类线、四类线、五类线、超五类线、六类线、七类线光纤：单模光纤性能优于多模光纤。三、LAN物理标准与传输介质的对应关系100BASE-TX（5类线，100米）、100BASE-T4（3类或5类）、100BASE-FX（光纤，单模40KM,多模2KM）；1000BASE-T（5类线）、1000BASE-SX（多模光纤）、1000BASE-LX（多模或单模光纤）10GBASE-SR（多模光纤）、10GBASE-LR（单模光纤）、10GBASE-ER（单模光纤）、10GBASE-CX4、10GBASE-T（6类）例1.某学校拟组建一个小型校园网，具体设计如下：（1）设计要求：1.终端用户包括：48个校园网普通用户；一个24个多媒体用户的电子阅览室；一个有48个用户的多媒体教室（性能要求高于电子阅览室）。2.服务器提供Web、DNS、E－mail服务。3．支持远程教学，可以接入互联网，具有广域网访问的安全机制和网络管理功能。4.各楼之间的距离为500米。（2）可选设备如下表所列：设备名称数量特性交换机Switch11台具有两个100base-TX端口和24个10base-T端口交换机Switch22台各具有两个100M快速以太网端口（其中一个100base-TX、一个100base-FX）和24个10base-T端口交换机Switch32台各配置2端口100Base-FX模块、24个100Base-TX快速以太网端口交换机Switch41台配置4端口100Base-FX模块、24个100Base-TX快速以太网端口：具有MIB管理模块2路由器Router11台提供了对内的10/100M局域网接口，对外的128K的ISDN或专线连接，同时具有防火墙功能。（3）可选介质：3类双绞线、5类双绞线、多模光纤。问题：1.依据给出的可选设备进行选型，将（1）～（5）处空缺的设备名称填写（每处可选一台或多台设备）。答案：（1）2台Switch3（2）1台Switch1和1台Switch2（3）1台Switch4（4）1台Router1（5）1台Switch22.将（6）～（8）处空缺的介质填写（所给介质可重复选择）。答案：（6）5类双绞线（7）多模光纤（8）5类双绞线例2.某校园网拓扑结构如下图所示。该网络中的部分需求如下：1．信息中心距图书馆2千米，距教学楼300米，距实验...
