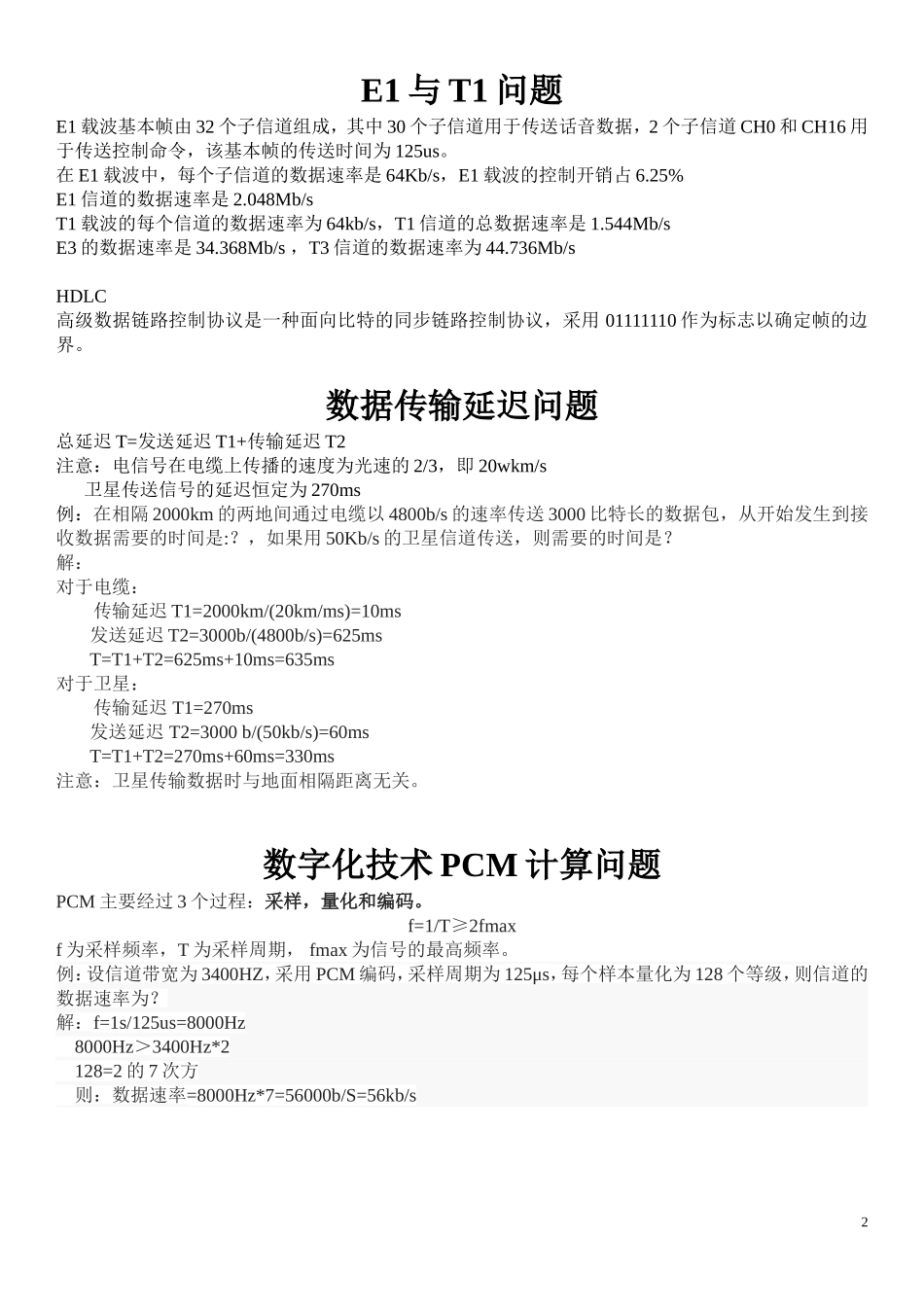

香农定理与奈奎斯特定理问题：数据速率即数据传输率，是单位时间内在信道上传送的信息（位数）。香农定理香农定理总结出有噪声信道的极限数据速率：在一条带宽为W（HZ），信噪比为S/N的有噪声信道的极限数据速率Vmax为：Vmax=Wlog2(1+S/N)单位(b/s)分贝与信噪比的关系为：dB=10log10S/NdB的单位为分贝例：设信道带宽为4kHz，信噪比为30dB，按照香农定理，信道的最大数据传输速率约等于？解：1，根据题意例出香农定理算式：Vmax=Wlog2(1+S/N)2,例出信噪比关系：dB=10log10S/N3,计算30dB=10log10S/N则S/N=10004，Vmax=4Khzlog2(1+1000)=4000x10=40000b/s=40kb/s注意：此处出现单位换算一次，1kb/S=1000b/s尼奎斯特定理有限带宽无噪声信道的极限波特率，成为尼奎斯特定理，若信道带宽为W（HZ）,则最大码元速率（波特率）为：B=2W（baud）码元的信息量n与码元的种类数N有如下关系，数据速率=码元速率(波特率)*码元携带的信息量n=log2N所以，由尼奎斯特定理可得：Vmax=Blong2N=2wlog2N单位（b/s）例：设信道带宽为3400Hz，调制为4种不同的码元，根据Nyquist定理，理想信道的数据速率为？解：1，根据题意例出尼奎斯特定理算式：Vmax=2Wlong2N2,直接套入数字：Vmax=2x3400xlog2(2次方)3,Vmax=2x3400x2=13600b/S=13.6kb/s注意：此处出现单位换算一次，13600b/s=13.6kb/2例1：设信道采用2DPSK调制，码元速率为300波特，则最大数据速率为解：Vmax=Blong2N=300x1=300b/s例2：在异步通信中，每个字符包含1位起始位，7位数据位，1位奇偶效验位和两位终止位，若每秒传送100个字符，采用4DPSK调制，则码元速率为？有效数据速率为？解：1，根据题意计算数据速率为（1+7+1+2）*100=1100b/s2，由尼奎斯特定理得出，1100b/s=B*log2^43，B=1100/2=550baud4,有效数据速率，即单位时间内传输的数据位，即7*100=700b/S1E1与T1问题E1载波基本帧由32个子信道组成，其中30个子信道用于传送话音数据，2个子信道CH0和CH16用于传送控制命令，该基本帧的传送时间为125us。在E1载波中，每个子信道的数据速率是64Kb/s，E1载波的控制开销占6.25%E1信道的数据速率是2.048Mb/sT1载波的每个信道的数据速率为64kb/s，T1信道的总数据速率是1.544Mb/sE3的数据速率是34.368Mb/s，T3信道的数据速率为44.736Mb/sHDLC高级数据链路控制协议是一种面向比特的同步链路控制协议，采用01111110作为标志以确定帧的边界。数据传输延迟问题总延迟T=发送延迟T1+传输延迟T2注意：电信号在电缆上传播的速度...
