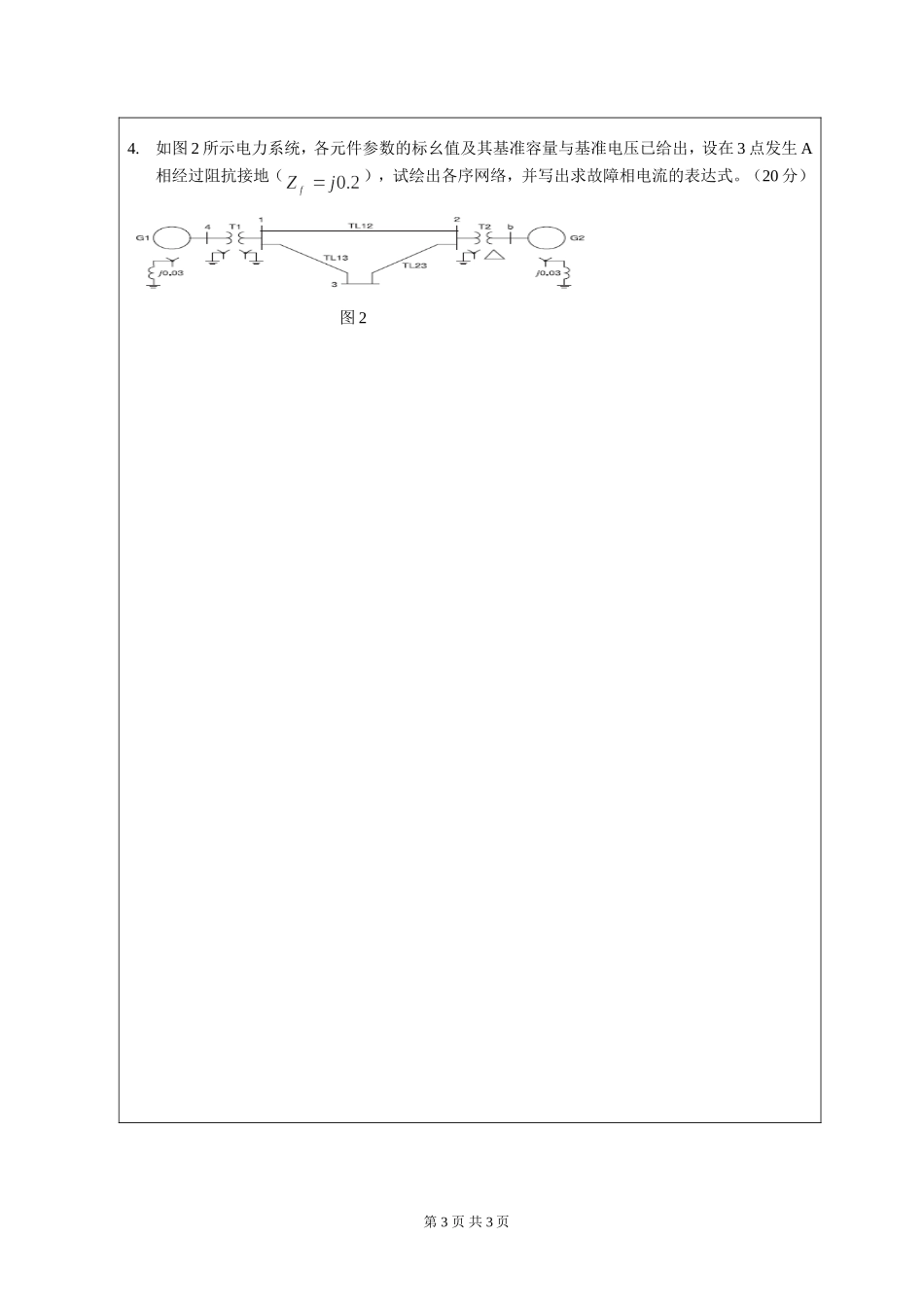

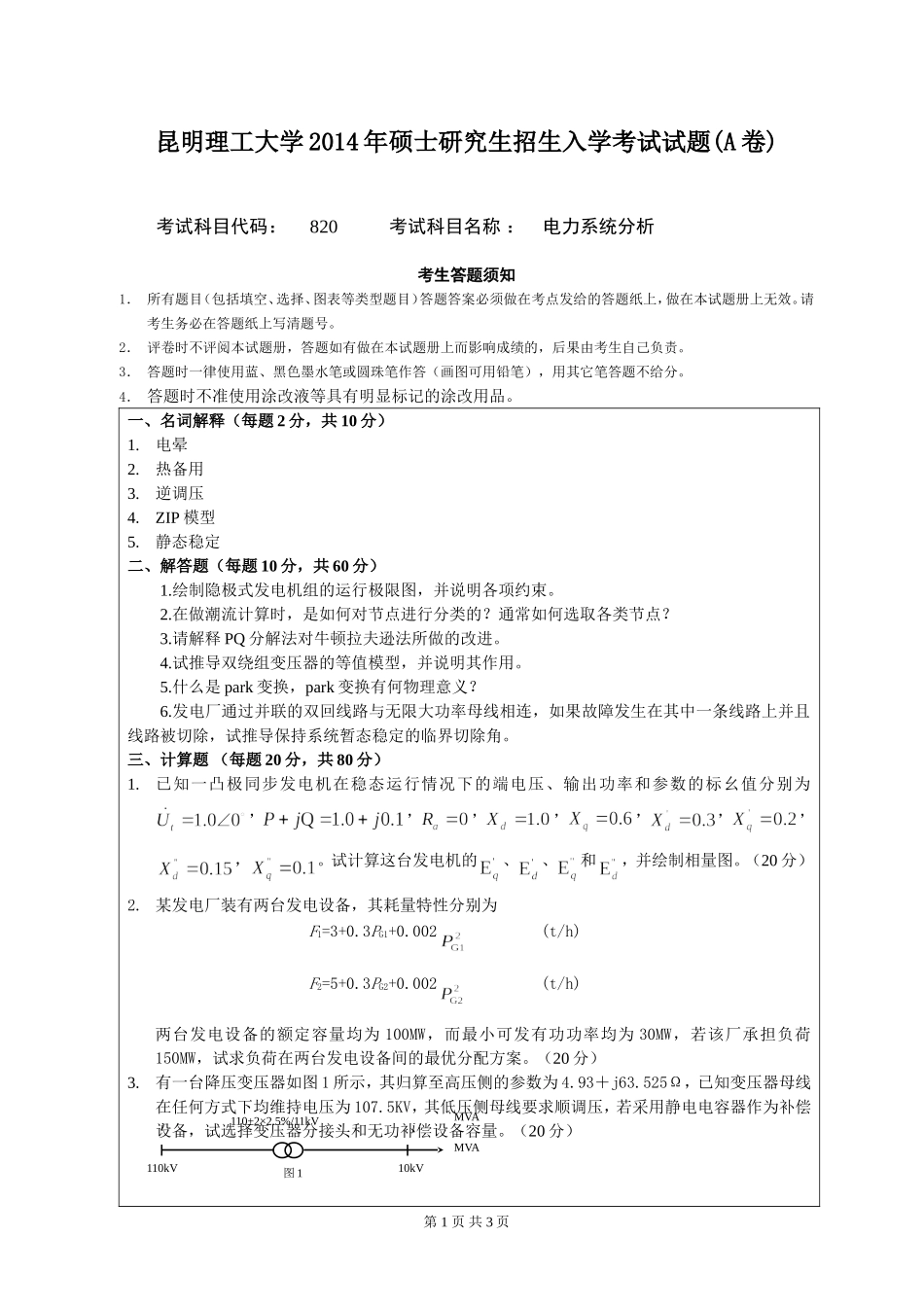

昆明理工大学2014年硕士研究生招生入学考试试题(A卷)考试科目代码：820考试科目名称：电力系统分析考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。请考生务必在答题纸上写清题号。2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。4．答题时不准使用涂改液等具有明显标记的涂改用品。一、名词解释（每题2分，共10分）1.电晕2.热备用3.逆调压4.ZIP模型5.静态稳定二、解答题（每题10分，共60分）1.绘制隐极式发电机组的运行极限图，并说明各项约束。2.在做潮流计算时，是如何对节点进行分类的？通常如何选取各类节点？3.请解释PQ分解法对牛顿拉夫逊法所做的改进。4.试推导双绕组变压器的等值模型，并说明其作用。5.什么是park变换，park变换有何物理意义？6.发电厂通过并联的双回线路与无限大功率母线相连，如果故障发生在其中一条线路上并且线路被切除，试推导保持系统暂态稳定的临界切除角。三、计算题（每题20分，共80分）1.已知一凸极同步发电机在稳态运行情况下的端电压、输出功率和参数的标幺值分别为，，，，，，，，。试计算这台发电机的、、和，并绘制相量图。（20分）2.某发电厂装有两台发电设备，其耗量特性分别为F1=3+0.3PG1+0.002(t/h)F2=5+0.3PG2+0.002(t/h)两台发电设备的额定容量均为100MW，而最小可发有功功率均为30MW，若该厂承担负荷150MW，试求负荷在两台发电设备间的最优分配方案。（20分）3.有一台降压变压器如图1所示，其归算至高压侧的参数为4.93＋j63.525Ω，已知变压器母线在任何方式下均维持电压为107.5KV，其低压侧母线要求顺调压，若采用静电电容器作为补偿设备，试选择变压器分接头和无功补偿设备容量。（20分）第1页共3页110±2×2.5%/11kVMVAi图1MVAj110kV10kV昆明理工大学2014年硕士研究生招生入学考试试题第2页共3页4.如图2所示电力系统，各元件参数的标幺值及其基准容量与基准电压已给出，设在3点发生A相经过阻抗接地（），试绘出各序网络，并写出求故障相电流的表达式。（20分）图2第3页共3页
