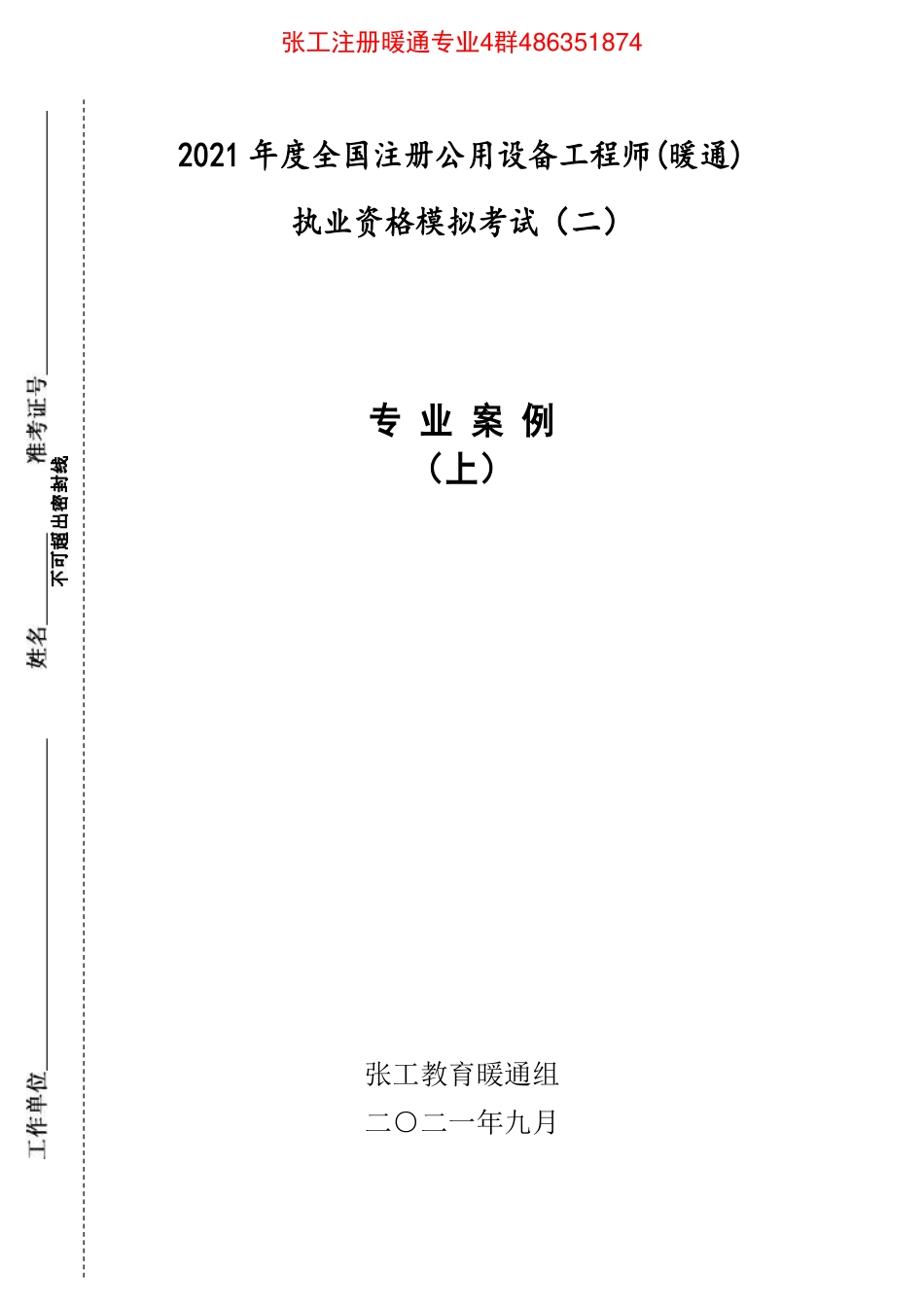

2021年度全国注册公用设备工程师(暖通)执业资格模拟考试（二）专业案例（上）张工教育暖通组二○二一年九月张工注册暖通专业4群486351874考试人员注意事项1.本试卷科目代码为“3”，考生务必将此代码填涂在答题卡“科目代码”相应的栏目内，否则，无法评分。2.书写用笔：黑色或蓝色墨水的钢笔、签字笔、圆珠笔，考生在试卷上作答案时，必须使用书写用笔，不得使用铅笔，否则视为违纪试卷；填涂答题卡用笔：黑色2B铅笔。3.须用书写用笔将工作单位、姓名、准考证号填写在答题卡和试卷相应的栏目内。4.本试卷由25题组成，全部为单项选择题，每题2分，满分为50分。每小题的四个各选项中只有一个正确答案，错选、多选均不得分。多项选择题每题为2分，每题的备选项中有两个或两个以上符合题意，错选、少选、多选、不选均不得分。5.考生在作答时，必须按题号在试卷上每道试题对应的答案位置处填写上该试题所选择的答案（即填写上所选选项对应的字母），并必须在相应试题解答过程下面的空白处写明该题的主要案例分析或计算过程及计算结果，同时还须将所选答案用2B铅笔填写在答题卡上。对不按上述要求做答的，视为无效，该试题不予复评计分。6.在答题卡上书写与题意无关的语言，或在答题卡上作标记的，均按违纪试卷处理。7.考试结束时，由监考入员当面将试卷、答题卡一并收回。8.草稿纸由各地统一配发，考后收回。张工注册暖通专业4群486351874一．单项选择题（共25题，每题2分。每题的备选项中只有一个符合题意）1、沈阳地区某生产厂房，层高为6m，外墙为砖石结构，热惰性指标D=5.0。采用地面辐射供暖，室内设计温度18℃，相对湿度50%，供暖室外计算温度为−18.1℃，外墙内表面换热阻Rn=0.11(m2·K/W)，外表面换热阻Rw=0.04(m2·K/W)。问：该厂房中伸缩缝墙体的最小传热阻Rmin(m2·K/W)最接近以下哪一项？（）（A）0.113（B）0.126（C）0.377（D）0.4182、如图所示，重力循环双管上供下回式供暖系统，已知，供回水温度为95℃/70℃，对应的水容重分别为9426.6N/m3，9582.4N/m3，管道散热量忽略不计。问：系统的重力循环作用压力(Pa)应为何项？（）(A)467.4(B)701.1(C)934.8(D)1402.23、某严寒地区既有六层住宅楼，设计为低温热水地面辐射供暖系统，原设计供回水温度为55/45℃，设计室温18℃，采用公称外径为De20的PE−X管，加热管间距300mm，混凝土填充层厚度为50mm，地面面层为陶瓷地砖(热阻R=0.02𝑚2·K/W）)，聚苯乙烯泡沫塑料绝热层厚度为20mm(λ=0.041W...
