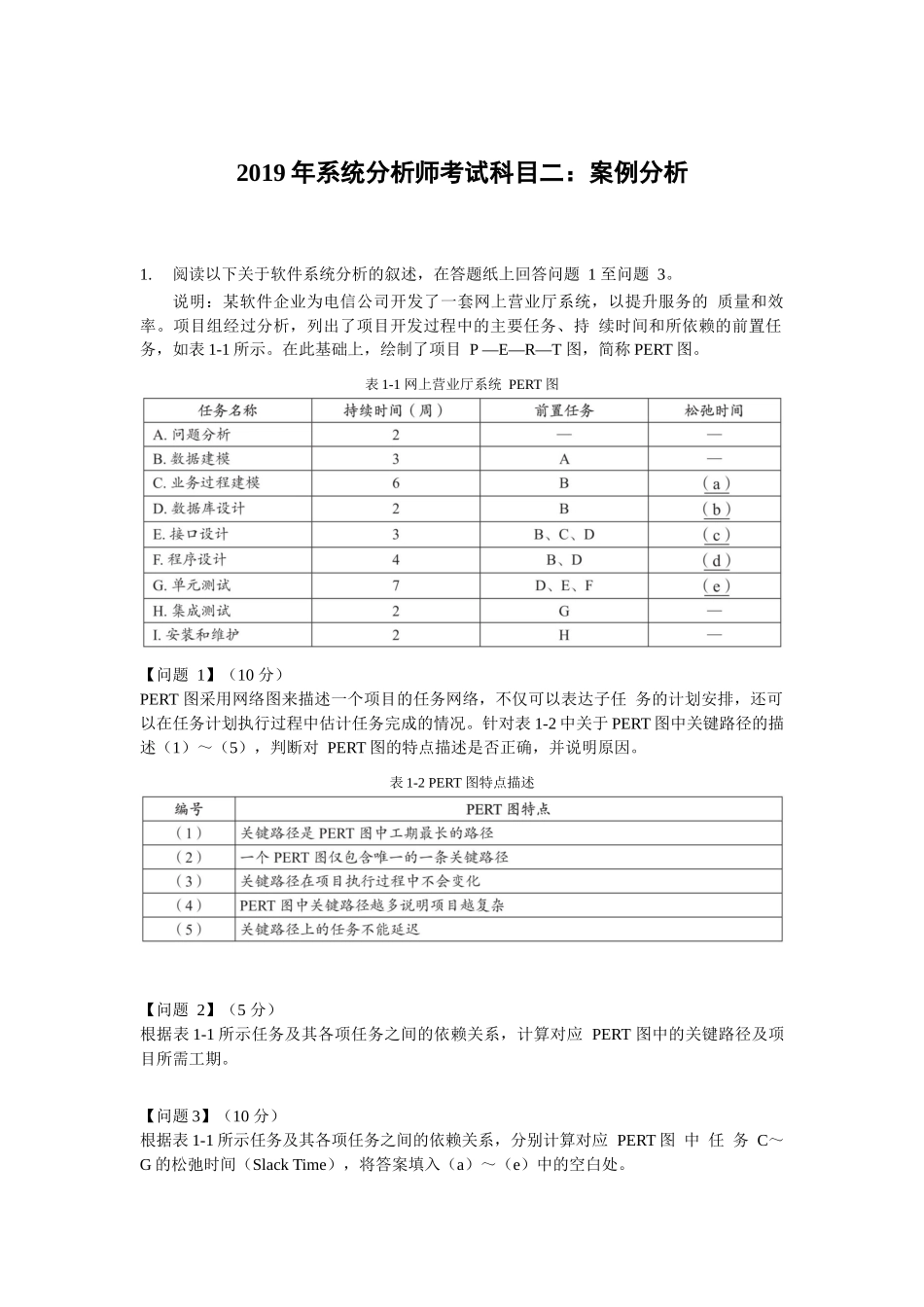

2019年系统分析师考试科目二：案例分析1.阅读以下关于软件系统分析的叙述，在答题纸上回答问题1至问题3。说明：某软件企业为电信公司开发了一套网上营业厅系统，以提升服务的质量和效率。项目组经过分析，列出了项目开发过程中的主要任务、持续时间和所依赖的前置任务，如表1-1所示。在此基础上，绘制了项目P—E—R—T图，简称PERT图。表1-1网上营业厅系统PERT图【问题1】（10分）PERT图采用网络图来描述一个项目的任务网络，不仅可以表达子任务的计划安排，还可以在任务计划执行过程中估计任务完成的情况。针对表1-2中关于PERT图中关键路径的描述（1）～（5），判断对PERT图的特点描述是否正确，并说明原因。表1-2PERT图特点描述【问题2】（5分）根据表1-1所示任务及其各项任务之间的依赖关系，计算对应PERT图中的关键路径及项目所需工期。【问题3】（10分）根据表1-1所示任务及其各项任务之间的依赖关系，分别计算对应PERT图中任务C～G的松弛时间（SlackTime），将答案填入（a）～（e）中的空白处。2.阅读以下关于基于MDA（ModelDrivenArchitecture）的软件开发过程的叙述，在答题纸上回答问题1至问题3。说明：某公司拟开发一套手机通信录管理软件，实现对手机中联系人的组织与管理。公司系统分析师王工首先进行了需求分析，得到的系统需求列举如下：用户可通过查询接口查找联系人，软件以列表的方式将查找到的联系人显示在屏幕上。显示信息包括姓名、照片和电话号码。用户点击手机的“后退”按钮则退出此软件。点击联系人列表进入联系人详细信息界面，包括姓名、照片、电话号码、电子邮箱、地址和公司等信息。为每个电话号码提供发送短信和拨打电话两个按键实现对应的操作。用户点击手机的“后退”按钮则回到联系人列表界面。在联系人详细信息界面点击电话号码对应的发送短信按键则进入发送短信界面。界面包括发送对象信息显示、短信内容输入和发送按键三个功能。用户点击发送按键则发送短信并返回联系人详细信息界面；点击“后退”按钮则回到联系人详细信息界面。在联系人详细信息界面内点击电话号码对应的拨打电话按键则进入手机的拨打电话界面。在通话结束或挂断电话后返回联系人详细信息界面。在系统分析与设计阶段，公司经过内部讨论，一致认为该系统的需求定义明确，建议基于公司现有的软件开发框架，采用新的基于模型驱动架构的软件开发方法，将开发人员从大量的重复工作和技术细节中解放出来，使之将主要精力集中在具体的功能或者可用性...
