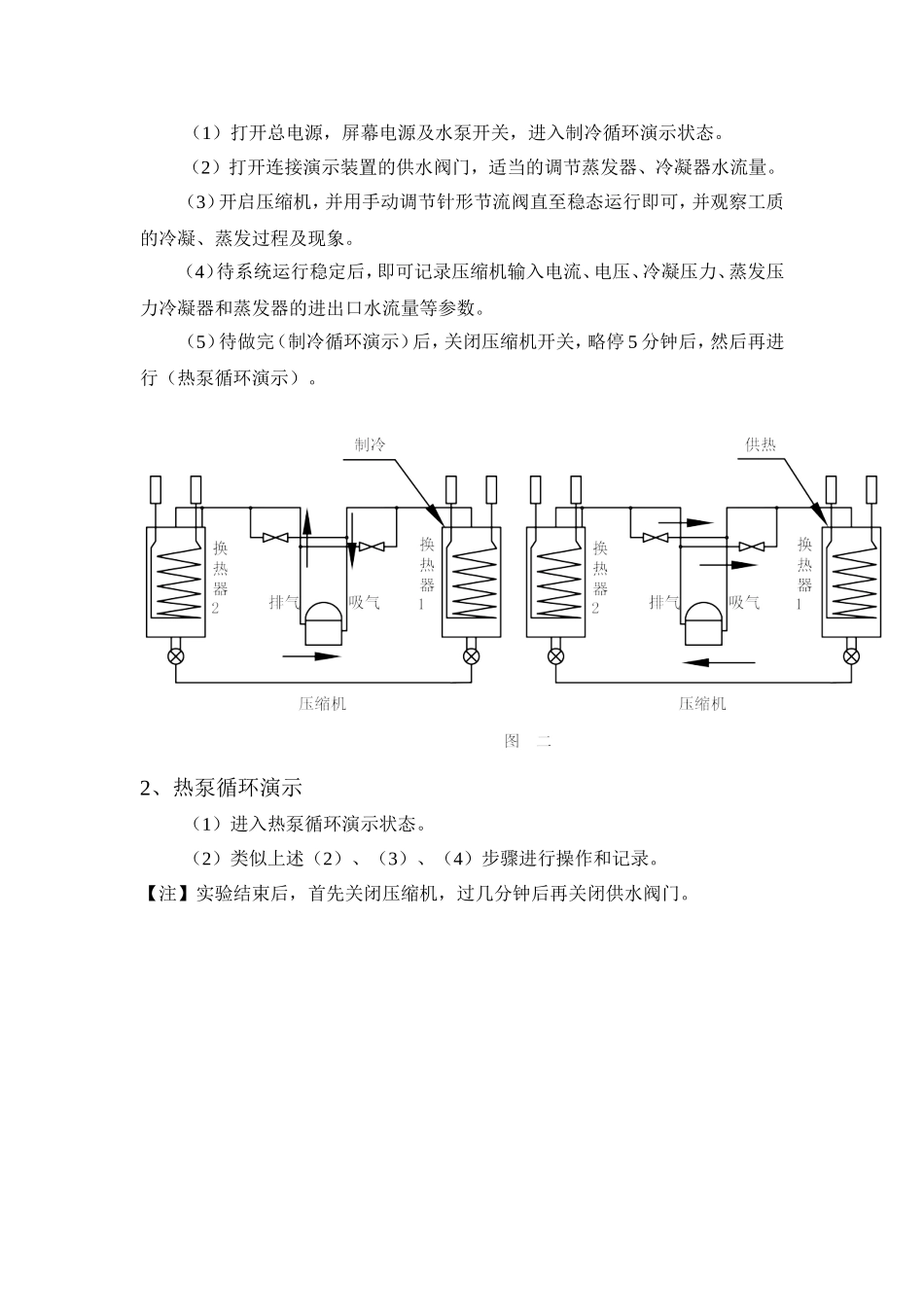

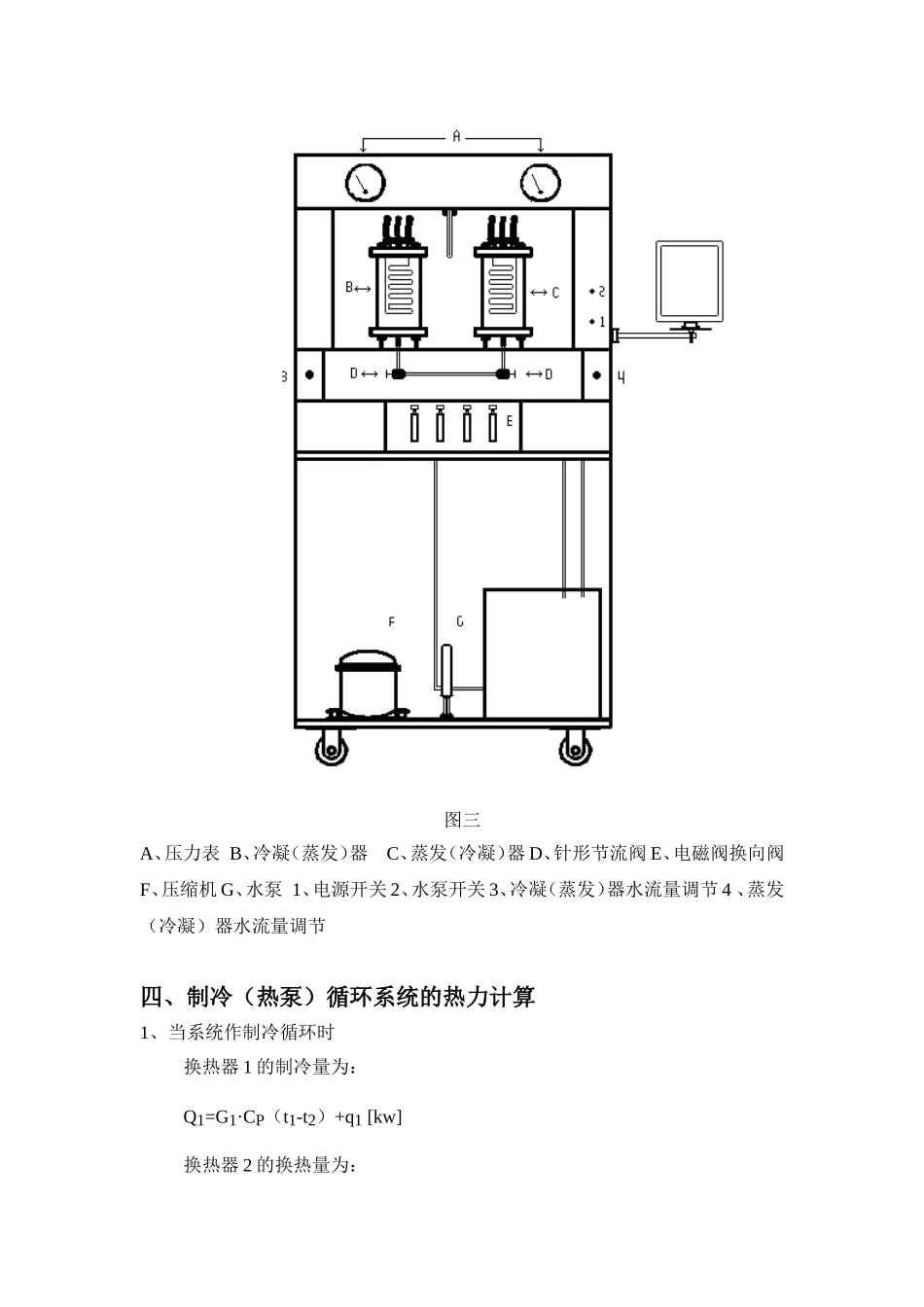

实验三制冷/热泵循环效率测定一、实验目的1、演示制冷（热泵）循环系统工作原理，观察制冷工质的蒸发、冷凝过程和现象。2、熟悉制冷（热泵）循环系统的操作、调节方法。3、进行制冷（热泵）循环系统粗略的热力计算。二、实验装置（总装图见图三）演示装置由全封闭压缩机、换热器1、换热器2、压缩机、电磁阀换向阀及管路等组成制冷（热泵）循环系统；由供水循环水泵、转子流量计、储水箱及换热器内盘管等组成水换热系统；还设有温度、压力、电流、电压等测量仪表。制冷工质采用低压工质R11。装置原理示意图如图一和图二所示。当系统作制冷（热泵）循环时，换热器1为蒸发器（冷凝器），换热器2为冷凝器（蒸发器）。三、操作步骤1、制冷循环演示（1）打开总电源，屏幕电源及水泵开关，进入制冷循环演示状态。（2）打开连接演示装置的供水阀门，适当的调节蒸发器、冷凝器水流量。（3）开启压缩机，并用手动调节针形节流阀直至稳态运行即可，并观察工质的冷凝、蒸发过程及现象。（4）待系统运行稳定后，即可记录压缩机输入电流、电压、冷凝压力、蒸发压力冷凝器和蒸发器的进出口水流量等参数。（5）待做完（制冷循环演示）后，关闭压缩机开关，略停5分钟后，然后再进行（热泵循环演示）。2、热泵循环演示（1）进入热泵循环演示状态。（2）类似上述（2）、（3）、（4）步骤进行操作和记录。【注】实验结束后，首先关闭压缩机，过几分钟后再关闭供水阀门。图三A、压力表B、冷凝（蒸发）器C、蒸发（冷凝）器D、针形节流阀E、电磁阀换向阀F、压缩机G、水泵1、电源开关2、水泵开关3、冷凝（蒸发）器水流量调节4、蒸发（冷凝）器水流量调节四、制冷（热泵）循环系统的热力计算1、当系统作制冷循环时换热器1的制冷量为：Q1=G1·CP（t1-t2）+q1[kw]换热器2的换热量为：Q2=G2·CP（t3-t4）+q2[kw]2、当系统做热泵运行时换热器1的制热量为：Q1′=G1′·CP（t2-t1）+q1′[kw]换热器2的换热量为：Q2′=G2′·CP（t4-t3）+q2′[kw]热平衡误差为：制热系数为：以上各式中：G1、G1′和G2、G2′—换热器1和换热器2的水流量[㎏/s]
