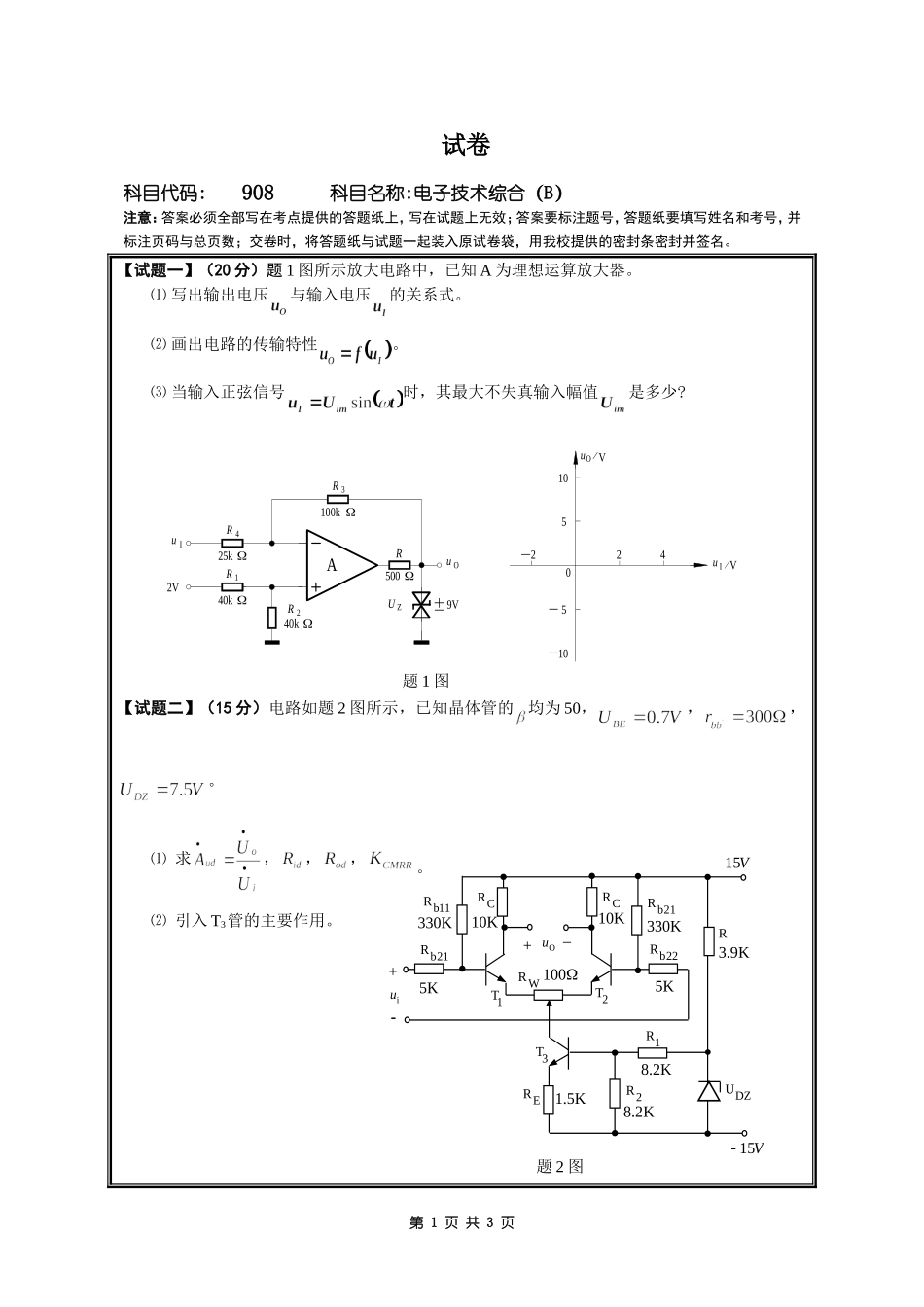

试卷科目代码:908科目名称:电子技术综合（B）注意：答案必须全部写在考点提供的答题纸上，写在试题上无效；答案要标注题号，答题纸要填写姓名和考号，并标注页码与总页数；交卷时，将答题纸与试题一起装入原试卷袋，用我校提供的密封条密封并签名。【试题一】（20分）题1图所示放大电路中，已知A为理想运算放大器。⑴写出输出电压与输入电压的关系式。⑵画出电路的传输特性。⑶当输入正弦信号时，其最大不失真输入幅值是多少?【试题二】（15分）电路如题2图所示，已知晶体管的均为50，，，。⑴求，，，。⑵引入T3管的主要作用。第1页共3页A100k25k40k2V0uOVR50040k51010524uIuOR4R1R2R3UZ2VuI9V题1图15VCRiu1T2TCR+15Vb21ROu3T_WRERR+DZU330K1.5K3.9K330K5K5K1001R8.2K8.2K2Rb11R10Kb21Rb22R10K题2图【试题三】（20分）题3图所示放大电路，已知场效应管gm=1.4mA/V，所有电容对交流信号压降可忽略。试回答以下问题：⑴指出T为何种类型的场效应管?⑵试画出微变等效电路。⑶求其输入电阻、输出电阻和电压放大倍数。【试题四】（20分）题4图所示的电路为理想运放电路。⑴A1、A2、A3各组成什么运算电路？⑵A1、A2、A3中有虚地吗？如果有指出虚地的位置。⑶写出，和的表达式。【试题五】简答题（20分，每题5分）⑴化简逻辑函数为最简与或式。⑵写出的最小项表达式。⑶T触发器的特征方程是什么？⑷将十进制数75.75转换成二进制数。【试题六】（20分）某时序逻辑电路如题6图所示。⑴写出驱动方程，求出状态方程。⑵画出状态转换图。⑶电路能否自启动，为什么？。第2页共3页'ROU1A2A3A1OU2OU6K4iU2iU1iU3iU3K4K4K2K6K24K2K2K12K题4图LR+uO_+ui_CCV10k10k100k10M10kdRsR2.4kgR1gR2gR题3图【试题七】（15分）题7图所示电路，已知其VOH=3.6V，VOL=0.3V，VTH=1.4V。试问：⑴该电路的功能是什么？电阻R的取值如何限制？⑵电路稳态下Vi和Vo的电平值时多少？⑶电路对输入脉冲的宽度有何要求？若R=300Ω，C=470µF，求输出脉宽TW。【试题八】（20分）如题8图所示电路是4位倒T形电阻网路D/A转换器。模拟开关Si由输入数码Di控制（i=0,1,2,3）。当Di=1时，Si接运算放大器反相端；当Di=0时，Si将电阻接地。试求：⑴输出模拟电压UO的表达式。⑵如果Rf=2R=20kΩ，VREF=10V，求输出模拟电压UO的输出范围。第3页共3页R2RD3D2D1D0ARfuO题8图RR2R2R2R2R+VREFiiS题6图CPDQQCF1DQQCF2DQQCF3=1Q1Q2Q3题7图R1C&ViVoVA
