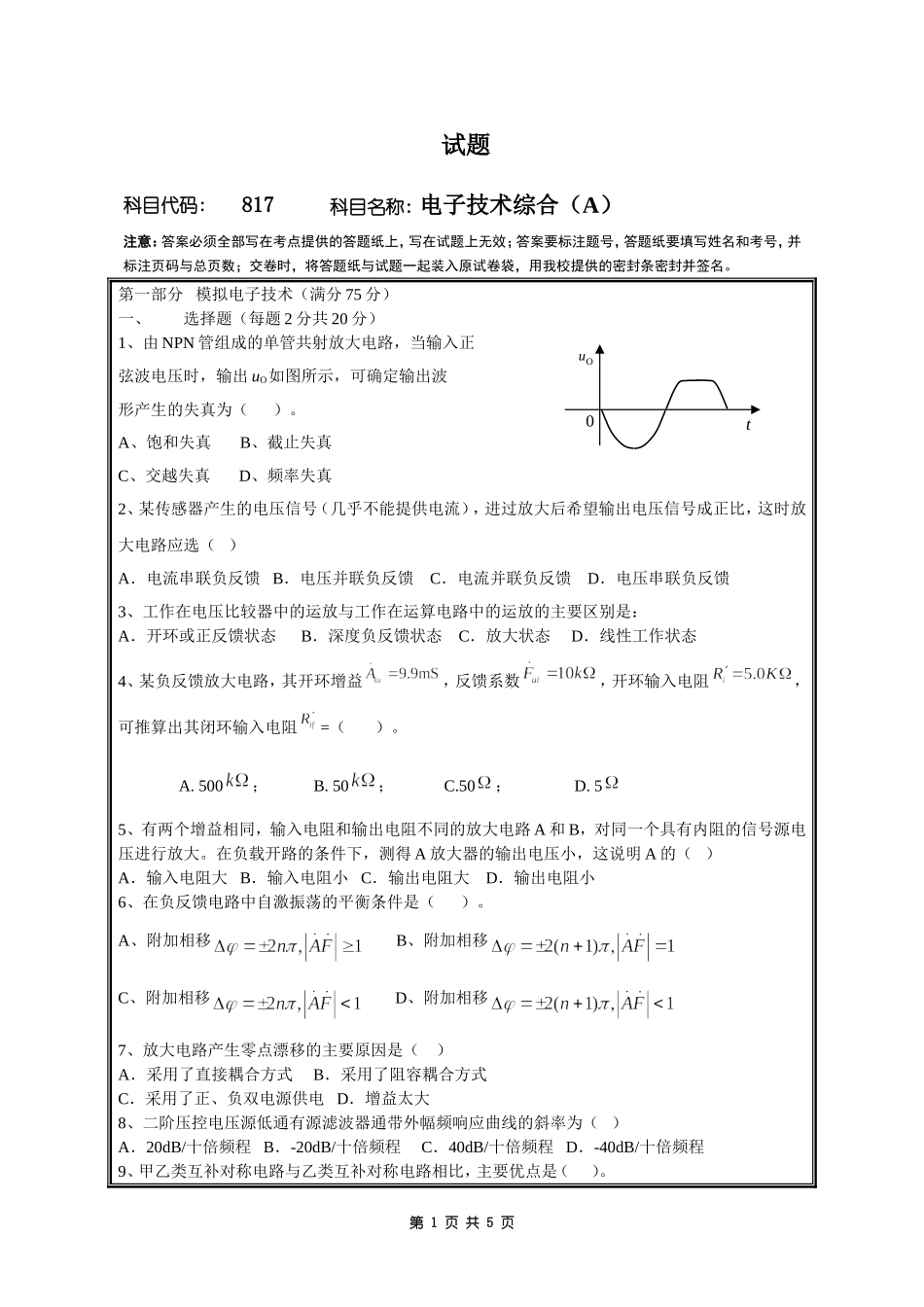

试题科目代码:817科目名称:电子技术综合（A）注意：答案必须全部写在考点提供的答题纸上，写在试题上无效；答案要标注题号，答题纸要填写姓名和考号，并标注页码与总页数；交卷时，将答题纸与试题一起装入原试卷袋，用我校提供的密封条密封并签名。第一部分模拟电子技术（满分75分）一、选择题（每题2分共20分）1、由NPN管组成的单管共射放大电路，当输入正弦波电压时，输出uO如图所示，可确定输出波形产生的失真为（）。A、饱和失真B、截止失真C、交越失真D、频率失真2、某传感器产生的电压信号（几乎不能提供电流），进过放大后希望输出电压信号成正比，这时放大电路应选（）A．电流串联负反馈B．电压并联负反馈C．电流并联负反馈D．电压串联负反馈3、工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是：A．开环或正反馈状态B．深度负反馈状态C．放大状态D．线性工作状态4、某负反馈放大电路，其开环增益，反馈系数，开环输入电阻，可推算出其闭环输入电阻=（）。A.500；B.50；C.50；D.55、有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）A．输入电阻大B．输入电阻小C．输出电阻大D．输出电阻小6、在负反馈电路中自激振荡的平衡条件是（）。A、附加相移B、附加相移C、附加相移D、附加相移7、放大电路产生零点漂移的主要原因是（）A．采用了直接耦合方式B．采用了阻容耦合方式C．采用了正、负双电源供电D．增益太大8、二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为（）A．20dB/十倍频程B．-20dB/十倍频程C．40dB/十倍频程D．-40dB/十倍频程9、甲乙类互补对称电路与乙类互补对称电路相比，主要优点是（）。第1页共5页Ou021图tA、输出功率大B、效率高C、交越失真小D、电路结构简单10、图示迟滞电压比较器中，已知稳压管的击穿电压为6V，则阈值电压为（）。A、B、C、D、二、填空题（每空1分共15分）1、在本征半导体中掺入五价杂质原子，形成_________型半导体，少数载流子是___________。2、测得放大电路中正常工作的晶体管三个管脚对地的电压分别为：V1=12.2V、V2=12V、V3=0V，则该管是_________类型三极管，管脚_______是基极，管脚_____是射极。3、集成运算放大器是一种高放大倍数的多级放大器，采用的耦合方式一般是耦合，这种耦合方式存在温漂问题，因此在输入级一般采用放大电路，最后一级为输出级，它...
