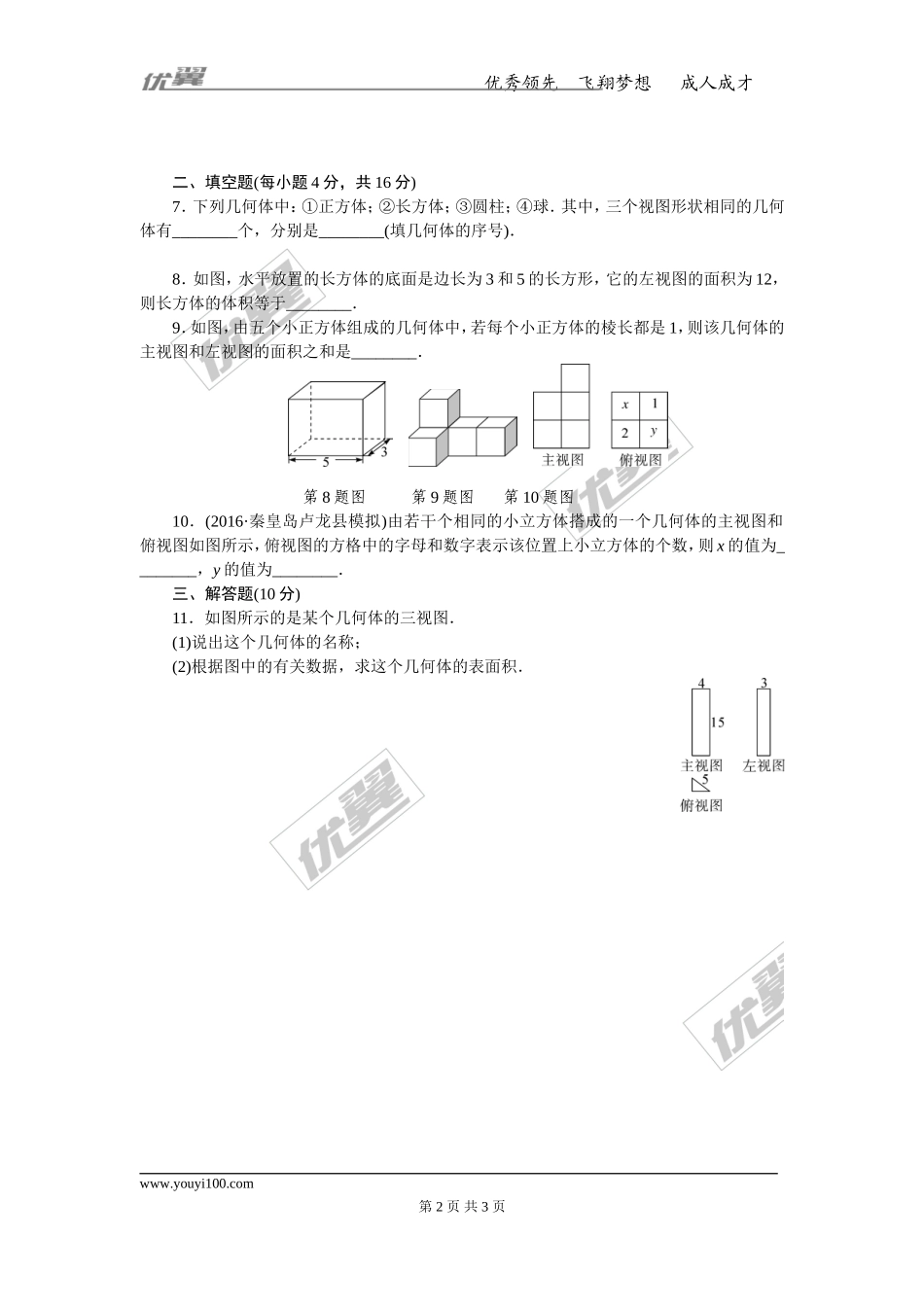

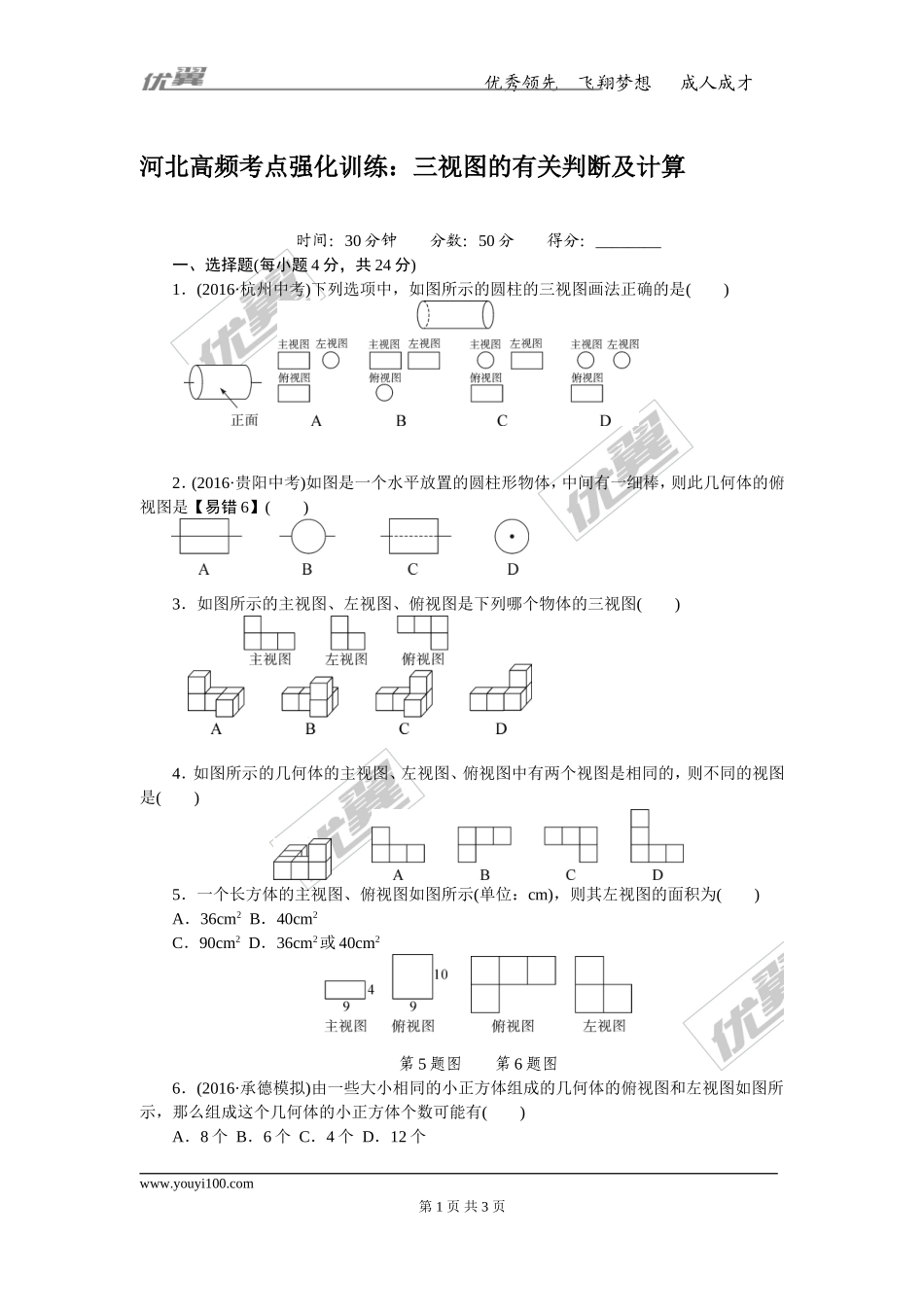

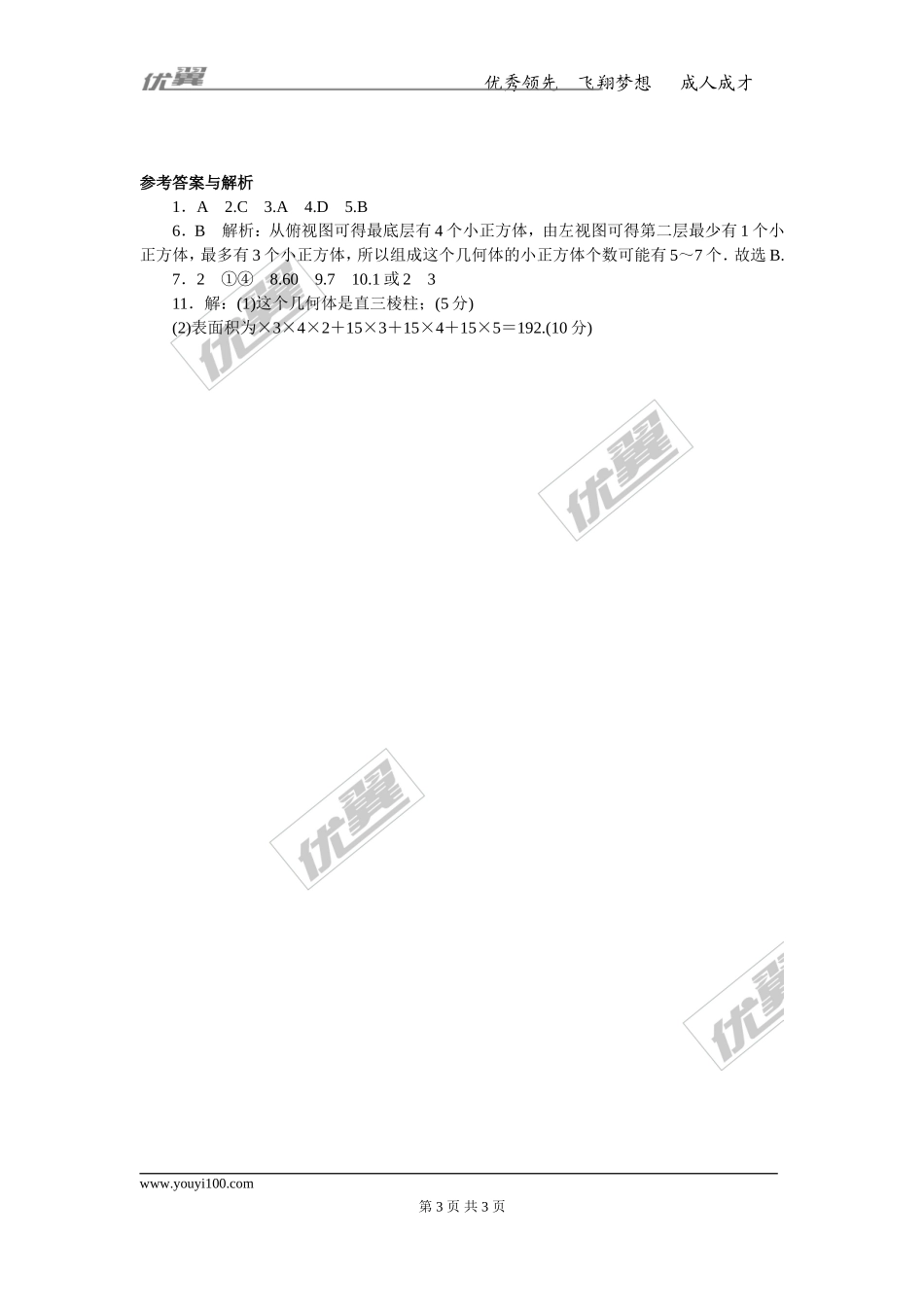

优秀领先飞翔梦想成人成才河北高频考点强化训练：三视图的有关判断及计算时间：30分钟分数：50分得分：________一、选择题(每小题4分，共24分)1．(2016·杭州中考)下列选项中，如图所示的圆柱的三视图画法正确的是()2．(2016·贵阳中考)如图是一个水平放置的圆柱形物体，中间有一细棒，则此几何体的俯视图是【易错6】()3．如图所示的主视图、左视图、俯视图是下列哪个物体的三视图()4．如图所示的几何体的主视图、左视图、俯视图中有两个视图是相同的，则不同的视图是()5．一个长方体的主视图、俯视图如图所示(单位：cm)，则其左视图的面积为()A．36cm2B．40cm2C．90cm2D．36cm2或40cm2第5题图第6题图6．(2016·承德模拟)由一些大小相同的小正方体组成的几何体的俯视图和左视图如图所示，那么组成这个几何体的小正方体个数可能有()A．8个B．6个C．4个D．12个www.youyi100.com第1页共3页优秀领先飞翔梦想成人成才二、填空题(每小题4分，共16分)7．下列几何体中：①正方体；②长方体；③圆柱；④球．其中，三个视图形状相同的几何体有________个，分别是________(填几何体的序号)．8．如图，水平放置的长方体的底面是边长为3和5的长方形，它的左视图的面积为12，则长方体的体积等于________．9．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是________．第8题图第9题图第10题图10．(2016·秦皇岛卢龙县模拟)由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则x的值为________，y的值为________．三、解答题(10分)11．如图所示的是某个几何体的三视图．(1)说出这个几何体的名称；(2)根据图中的有关数据，求这个几何体的表面积．www.youyi100.com第2页共3页优秀领先飞翔梦想成人成才参考答案与解析1．A2.C3.A4.D5.B6．B解析：从俯视图可得最底层有4个小正方体，由左视图可得第二层最少有1个小正方体，最多有3个小正方体，所以组成这个几何体的小正方体个数可能有5～7个．故选B.7．2①④8.609.710.1或2311．解：(1)这个几何体是直三棱柱；(5分)(2)表面积为×3×4×2＋15×3＋15×4＋15×5＝192.(10分)www.youyi100.com第3页共3页
