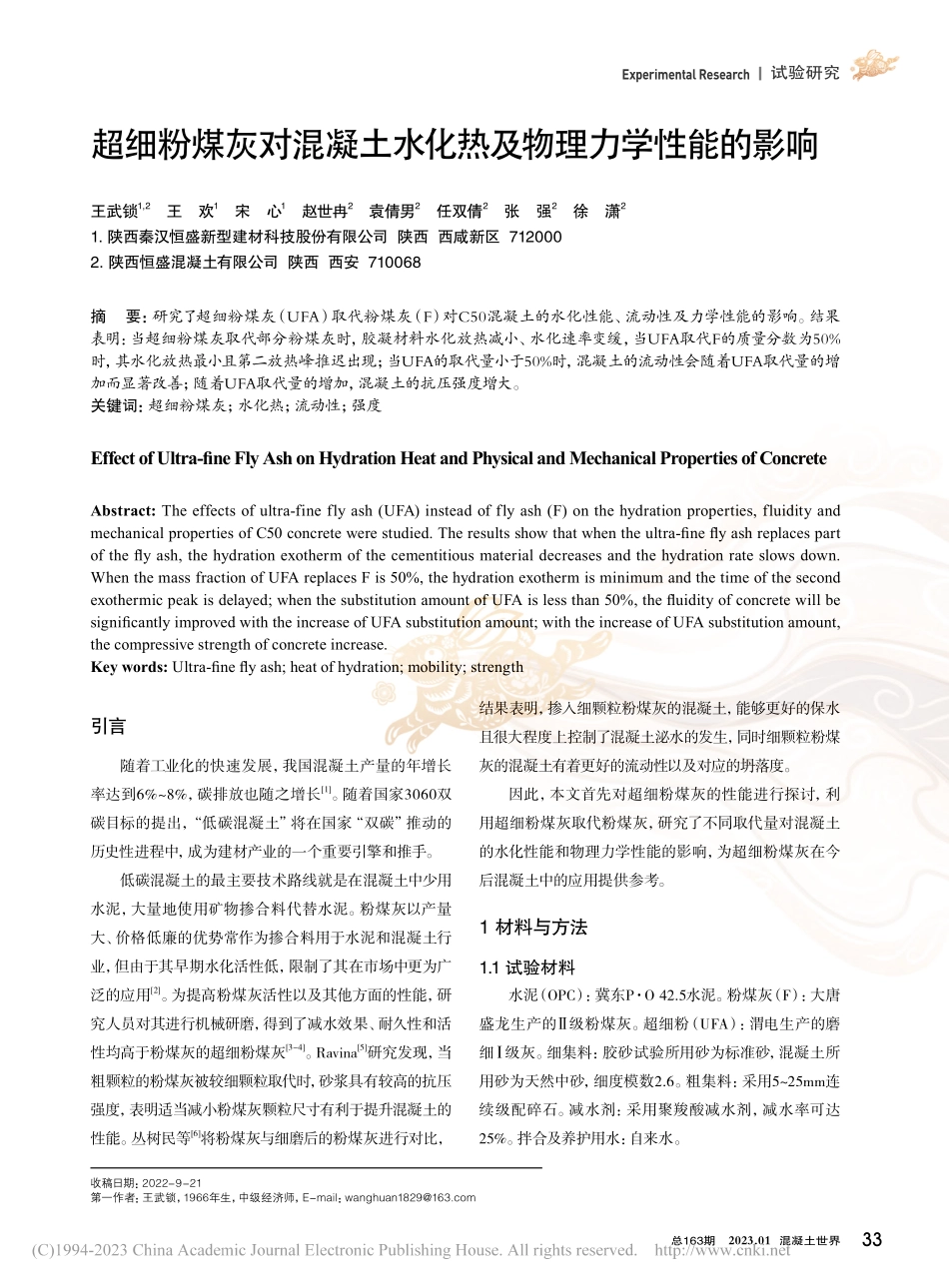

试验研究ExperimentalResearch33总163期2023.01混凝土世界引言随着工业化的快速发展,我国混凝土产量的年增长率达到6%~8%,碳排放也随之增长[1]。随着国家3060双碳目标的提出,“低碳混凝土”将在国家“双碳”推动的历史性进程中,成为建材产业的一个重要引擎和推手。低碳混凝土的最主要技术路线就是在混凝土中少用水泥,大量地使用矿物掺合料代替水泥。粉煤灰以产量大、价格低廉的优势常作为掺合料用于水泥和混凝土行业,但由于其早期水化活性低,限制了其在市场中更为广泛的应用[2]。为提高粉煤灰活性以及其他方面的性能,研究人员对其进行机械研磨,得到了减水效果、耐久性和活性均高于粉煤灰的超细粉煤灰[3-4]。Ravina[5]研究发现,当粗颗粒的粉煤灰被较细颗粒取代时,砂浆具有较高的抗压强度,表明适当减小粉煤灰颗粒尺寸有利于提升混凝土的性能。丛树民等[6]将粉煤灰与细磨后的粉煤灰进行对比,结果表明,掺入细颗粒粉煤灰的混凝土,能够更好的保水且很大程度上控制了混凝土泌水的发生,同时细颗粒粉煤灰的混凝土有着更好的流动性以及对应的坍落度。因此,本文首先对超细粉煤灰的性能进行探讨,利用超细粉煤灰取代粉煤灰,研究了不同取代量对混凝土的水化性能和物理力学性能的影响,为超细粉煤灰在今后混凝土中的应用提供参考。1材料与方法1.1试验材料水泥(OPC):冀东P·O42.5水泥。粉煤灰(F):大唐盛龙生产的Ⅱ级粉煤灰。超细粉(UFA):渭电生产的磨细Ⅰ级灰。细集料:胶砂试验所用砂为标准砂,混凝土所用砂为天然中砂,细度模数2.6。粗集料:采用5~25mm连续级配碎石。减水剂:采用聚羧酸减水剂,减水率可达25%。拌合及养护用水:自来水。超细粉煤灰对混凝土水化热及物理力学性能的影响王武锁1,2王欢1宋心1赵世冉2袁倩男2任双倩2张强2徐潇21.陕西秦汉恒盛新型建材科技股份有限公司陕西西咸新区7120002.陕西恒盛混凝土有限公司陕西西安710068摘要:研究了超细粉煤灰(UFA)取代粉煤灰(F)对C50混凝土的水化性能、流动性及力学性能的影响。结果表明:当超细粉煤灰取代部分粉煤灰时,胶凝材料水化放热减小、水化速率变缓,当UFA取代F的质量分数为50%时,其水化放热最小且第二放热峰推迟出现;当UFA的取代量小于50%时,混凝土的流动性会随着UFA取代量的增加而显著改善;随着UFA取代量的增加,混凝土的抗压强度增大。关键词:超细粉煤灰;水化热;流动性;强度EffectofUltra-fineFlyAshonHydrationHeatandPhysicalandMechanicalPropertieso...
