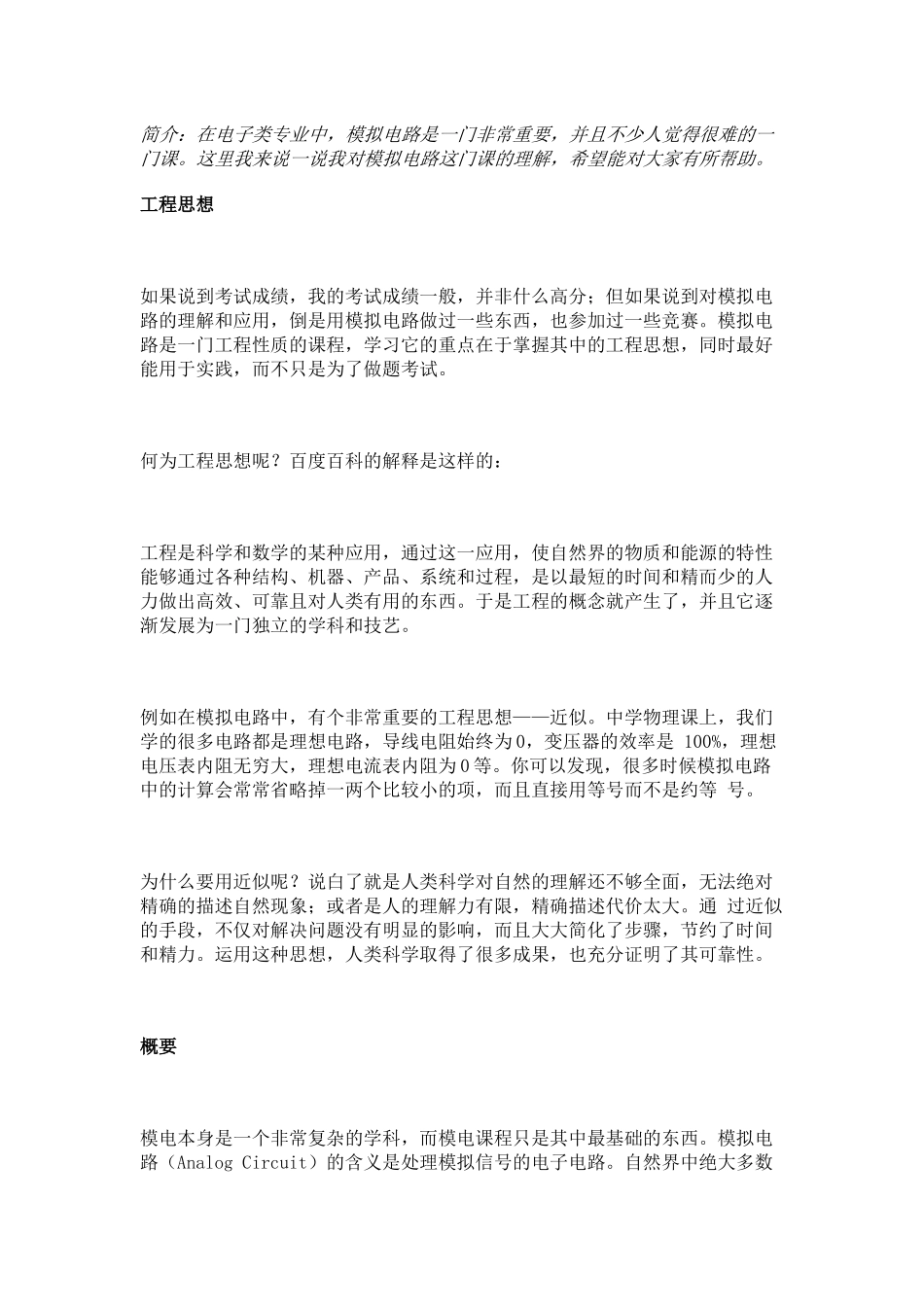

简介:在电子类专业中,模拟电路是一门非常重要,并且不少人觉得很难的一门课。这里我来说一说我对模拟电路这门课的理解,希望能对大家有所帮助。工程思想如果说到考试成绩,我的考试成绩一般,并非什么高分;但如果说到对模拟电路的理解和应用,倒是用模拟电路做过一些东西,也参加过一些竞赛。模拟电路是一门工程性质的课程,学习它的重点在于掌握其中的工程思想,同时最好能用于实践,而不只是为了做题考试。何为工程思想呢?百度百科的解释是这样的:工程是科学和数学的某种应用,通过这一应用,使自然界的物质和能源的特性能够通过各种结构、机器、产品、系统和过程,是以最短的时间和精而少的人力做出高效、可靠且对人类有用的东西。于是工程的概念就产生了,并且它逐渐发展为一门独立的学科和技艺。例如在模拟电路中,有个非常重要的工程思想——近似。中学物理课上,我们学的很多电路都是理想电路,导线电阻始终为0,变压器的效率是100%,理想电压表内阻无穷大,理想电流表内阻为0等。你可以发现,很多时候模拟电路中的计算会常常省略掉一两个比较小的项,而且直接用等号而不是约等号。为什么要用近似呢?说白了就是人类科学对自然的理解还不够全面,无法绝对精确的描述自然现象;或者是人的理解力有限,精确描述代价太大。通过近似的手段,不仅对解决问题没有明显的影响,而且大大简化了步骤,节约了时间和精力。运用这种思想,人类科学取得了很多成果,也充分证明了其可靠性。概要模电本身是一个非常复杂的学科,而模电课程只是其中最基础的东西。模拟电路(AnalogCircuit)的含义是处理模拟信号的电子电路。自然界中绝大多数信号都是模拟信号,它们有连续的幅度值,比如说话时的声音信号。模拟电路可以对这样的信号直接处理(当然需要先转换成电信号),比如功放能放大声音信号,广播电台能将模拟的声音信号、图像信号进行发送。甚至可以认为,所有电路的基础都是模拟电路(即使是数字电路,其底层原理也是基于模拟电路的)。其重要性不言而喻。由于数字电路、可编程器件的迅速发展,体现了很多优越特性。很多电子设备都慢慢数字化,但始终还是离不开模拟电路。目前模拟电路中最重要的器件,则非半导体器件莫属。最基本和常用的半导体器件有二极管、三极管、场效应管和运算放大器。二极管的作用很多,如普通二极管可用于整流,发光二极管可用于指示灯和照明,稳压管可进行稳压,变容二极管可用来进行信号调制等。模电课程中,涉及到二极...
