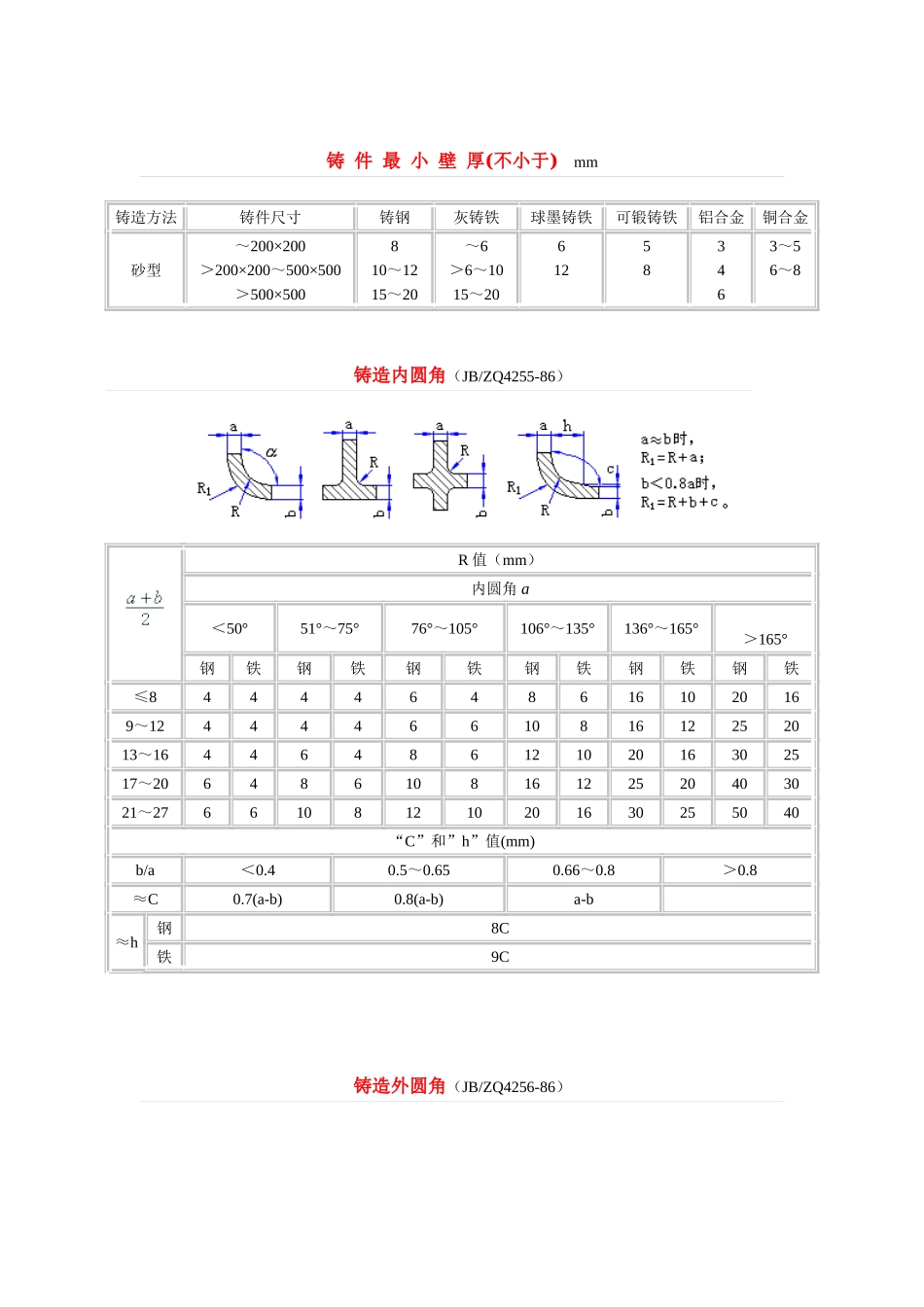

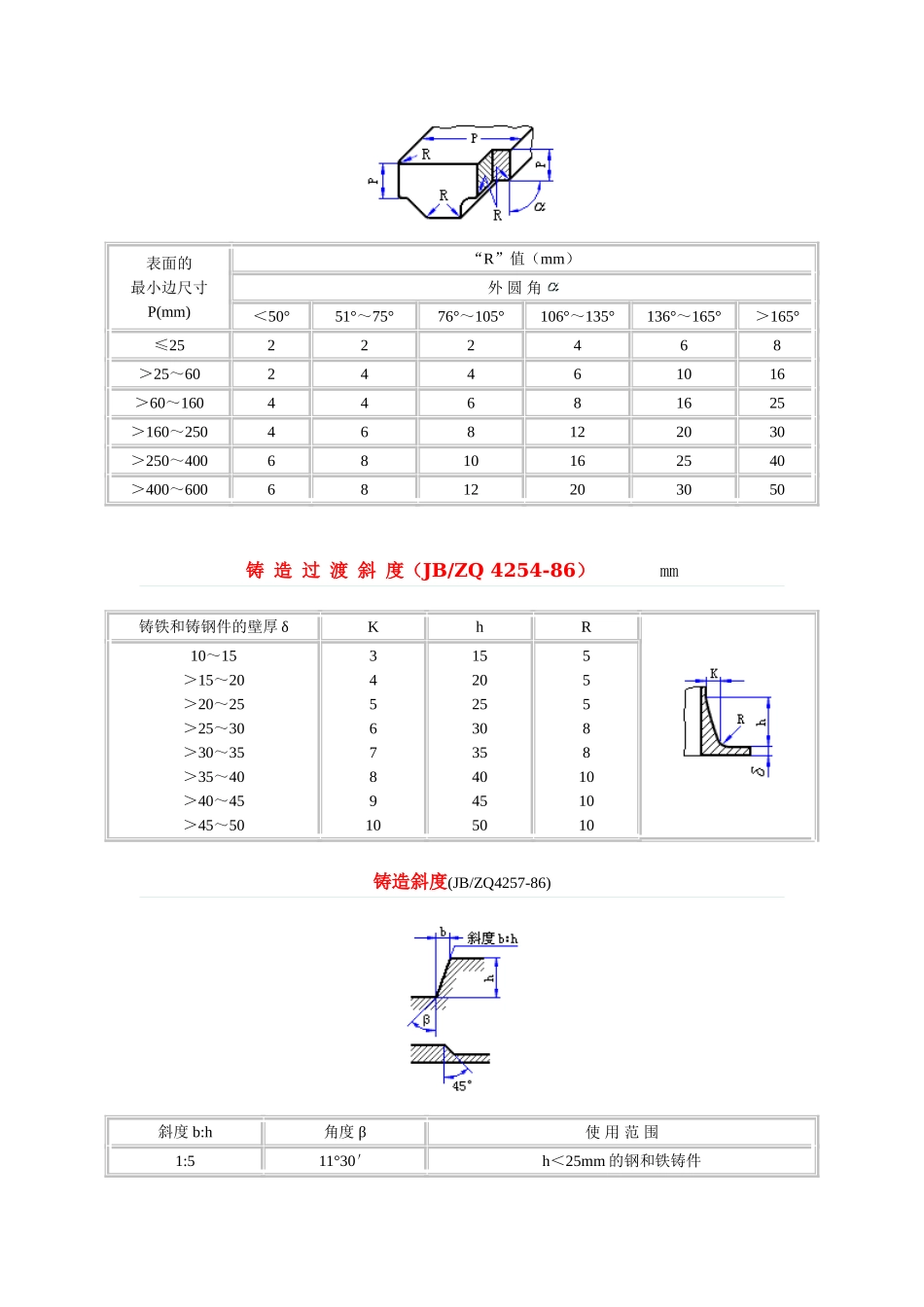

铸件最小壁厚(不小于)mm铸造方法铸件尺寸铸钢灰铸铁球墨铸铁可锻铸铁铝合金铜合金砂型～200×200＞200×200～500×500＞500×500810～1215～20～6＞6～1015～20612583463～56～8铸造内圆角（JB/ZQ4255-86）R值（mm）内圆角a＜50°51°～75°76°～105°106°～135°136°～165°＞165°钢铁钢铁钢铁钢铁钢铁钢铁≤844446486161020169～124444661081612252013～1644648612102016302517～20648610816122520403021～27661081210201630255040“C”和”h”值(mm)b/a＜0.40.5～0.650.66～0.8＞0.8≈C0.7(a-b)0.8(a-b)a-b≈h钢8C铁9C铸造外圆角（JB/ZQ4256-86）表面的最小边尺寸P(mm)“R”值（mm）外圆角＜50°51°～75°76°～105°106°～135°136°～165°＞165°≤25222468＞25～6024461016＞60～16044681625＞160～250468122030＞250～4006810162540＞400～6006812203050铸造过渡斜度（JB/ZQ4254-86）mm铸铁和铸钢件的壁厚δKhR10～15＞15～20＞20～25＞25～30＞30～35＞35～40＞40～45＞45～50345678910152025303540455055588101010铸造斜度(JB/ZQ4257-86)斜度b:h角度β使用范围1:511°30′h＜25mm的钢和铁铸件1:10；1:205°30′；3°h在25～500mm时的钢和铁铸件1:501°h＞500mm时的钢和铁铸件1:10030′有色金属铸件注：当设计不同壁厚的铸件时，在转折点处的斜角最大还可增大到30°～45°。
