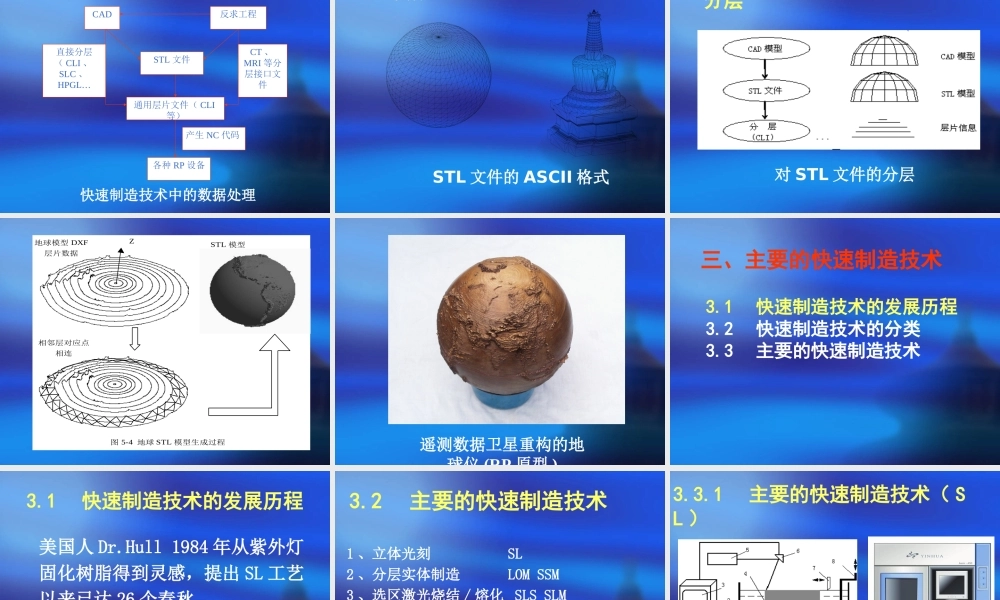

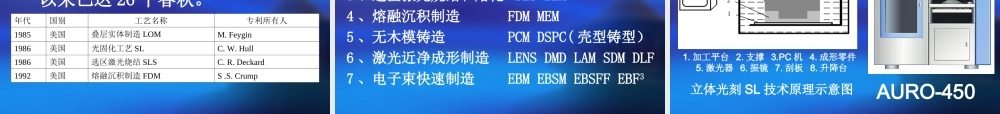

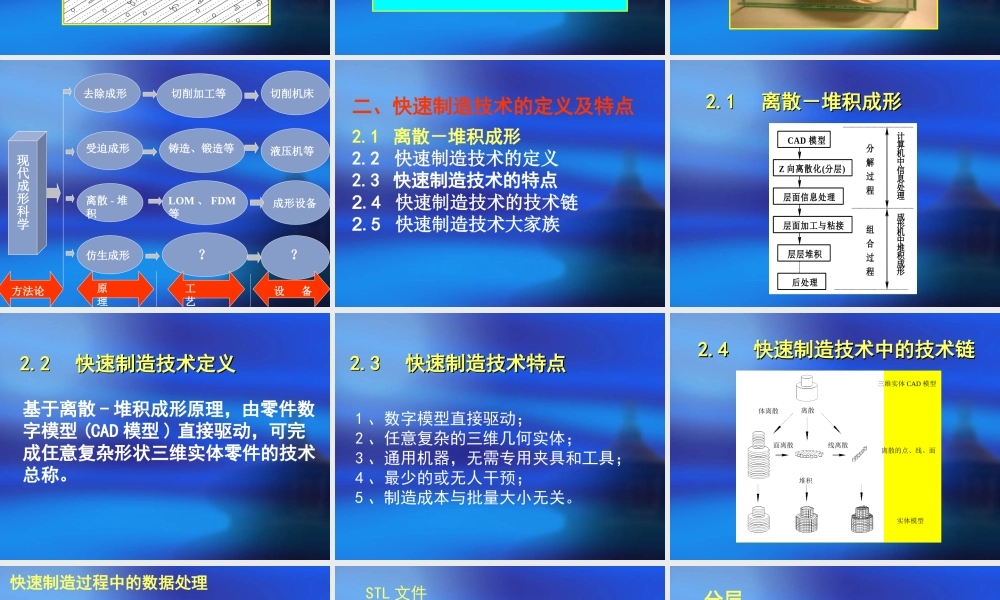

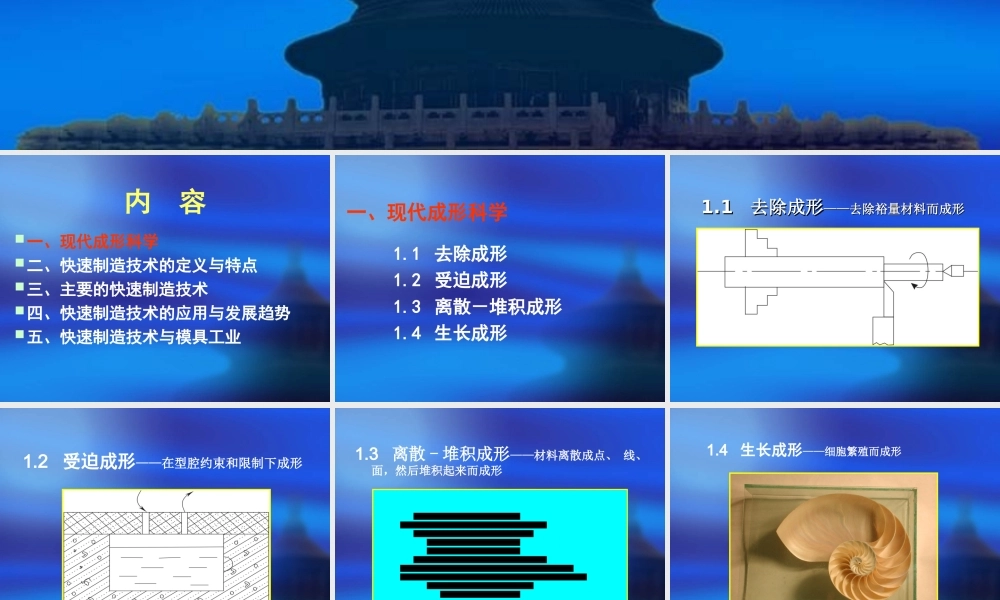

快速制造技术的应用与发展趋势内容一、现代成形科学二、快速制造技术的定义与特点三、主要的快速制造技术四、快速制造技术的应用与发展趋势五、快速制造技术与模具工业一、现代成形科学1.1去除成形1.2受迫成形1.3离散－堆积成形1.4生长成形1.11.1去除成形去除成形————去除裕量材料而成形去除裕量材料而成形1.2受迫成形——在型腔约束和限制下成形1.3离散-堆积成形——材料离散成点、线、面，然后堆积起来而成形1.4生长成形——细胞繁殖而成形现代成形科学去除成形切削加工等切削机床受迫成形铸造、锻造等液压机等离散-堆积LOM、FDM等成形设备仿生成形？？原理工艺设备方法论2.1离散－堆积成形2.2快速制造技术的定义2.3快速制造技术的特点2.4快速制造技术的技术链2.5快速制造技术大家族二、快速制造技术的定义及特点CAD模型Z向离散化(分层)层面信息处理层面加工与粘接层层堆积后处理分解过程组合过程计算机中信息处理成形机中堆积成形2.12.1离散－堆积成形离散－堆积成形基于离散-堆积成形原理，由零件数字模型(CAD模型)直接驱动，可完成仼意复杂形状三维实体零件的技术总称。2.22.2快速制造技术定义快速制造技术定义1、数字模型直接驱动；2、任意复杂的三维几何实体；3、通用机器，无需专用夹具和工具；4、最少的或无人干预；5、制造成本与批量大小无关。2.32.3快速制造技术特点快速制造技术特点三维实体CAD模型离散的点、线、面实体模型线离散面离散体离散离散堆积2.42.4快速制造技术中的技术链快速制造技术中的技术链反求工程CADSTL文件通用层片文件（CLI等）各种RP设备直接分层（CLI、SLC、HPGL…CT、MRI等分层接口文件产生NC代码快速制造技术中的数据处理快速制造过程中的数据处理STL文件的ASCII格式STL文件对STL文件的分层分层地球模型DXF层片数据相邻层对应点相连STL模型Z图5-4地球STL模型生成过程遥测数据卫星重构的地球仪(RP原型)三、主要的快速制造技术3.1快速制造技术的发展历程3.2快速制造技术的分类3.3主要的快速制造技术3.1快速制造技术的发展历程美国人Dr.Hull1984年从紫外灯固化树脂得到灵感，提出SL工艺以来已达26个春秋。年代国别工艺名称专利所有人1985美国叠层实体制造LOMM.Feygin1986美国光固化工艺SLC.W.Hull1986美国选区激光烧结SLSC.R.Deckard1992美国熔融沉积制造FDMS.S.Crump3.2主要的快速制造技术1、立体光刻SL2、分层实体制造LOMSSM3、选区激光烧结/熔化SLSSLM4、熔融沉积制造FDMMEM5、无木模铸造PCMDSPC...
