第四讲 相贯线与立体相交 (2).pptVIP免费

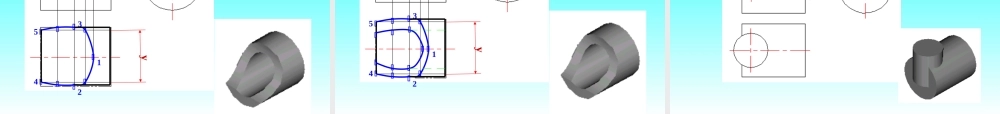

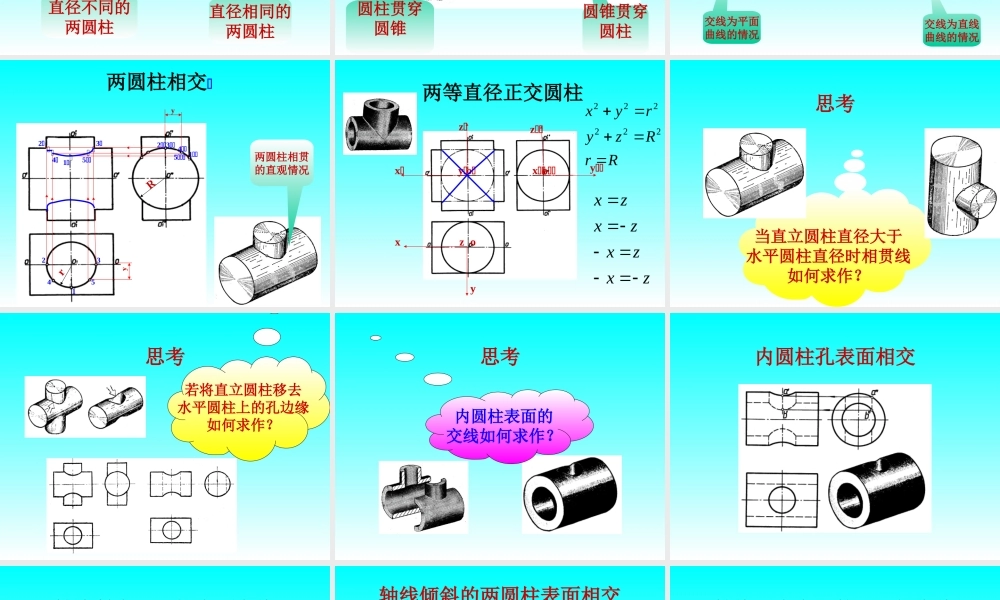

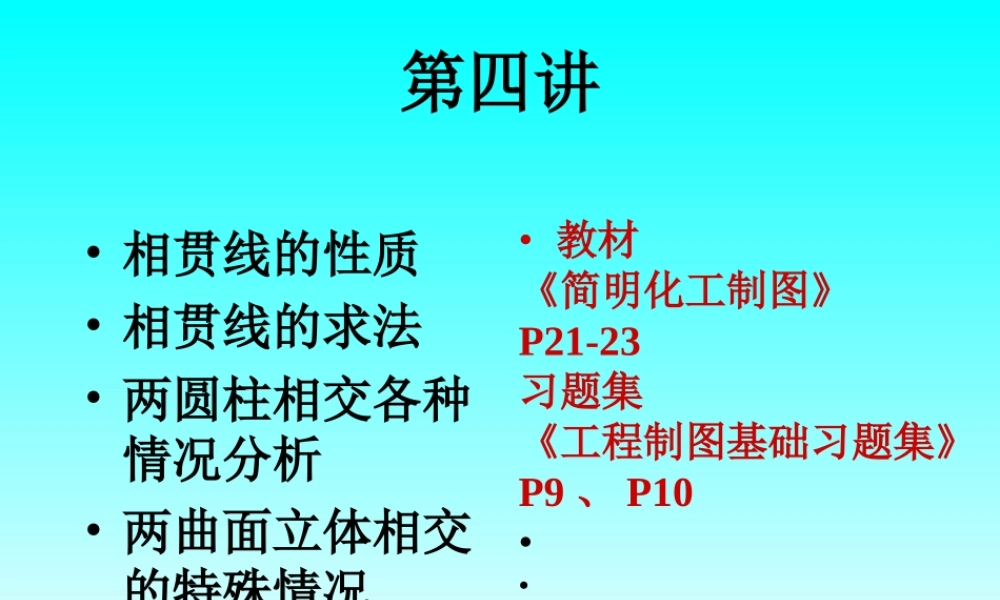

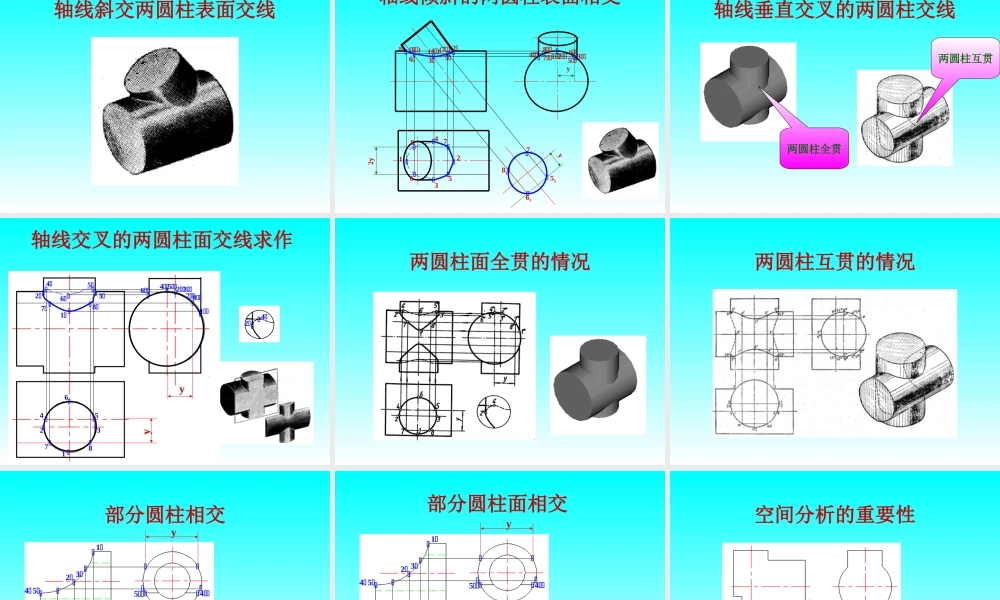

第四讲•相贯线的性质•相贯线的求法•两圆柱相交各种情况分析•两曲面立体相交的特殊情况•教材《简明化工制图》P21-23习题集《工程制图基础习题集》P9、P10••相贯线实例圆柱面球面相贯线相贯线的性质•相贯线是相交两立体表面共有点组成的线，此线为两立体表面所共有•一般情况下相贯线是封闭的空间曲线，特殊情况下也可以是平面曲线或直线•相贯线的形状与两立体的形状及两立体的相对位置有关相对位置变化对相贯线的影响两圆柱轴线斜交两圆柱轴线偏交两立体形状对相贯线形状的影响（一）直径不同的两圆柱直径相同的两圆柱两立体形状对相贯线形状的影响（二）圆柱贯穿圆锥圆锥贯穿圆柱相贯线的特殊情况交线为平面曲线的情况交线为平面曲线的情况交线为直线曲线的情况两圆柱相交rR123451234512345yy两圆柱相贯的直观情况两等直径正交圆柱xyzoxzoyoxyzRrRzyryx222222zxzxzxzx思考当直立圆柱直径大于水平圆柱直径时相贯线如何求作？思考若将直立圆柱移去水平圆柱上的孔边缘如何求作？思考内圆柱表面的交线如何求作？内圆柱孔表面相交轴线斜交两圆柱表面交线轴线倾斜的两圆柱表面相交121212343(4)3451617181yy56785(7)6(8)2y5768轴线垂直交叉的两圆柱交线两圆柱互贯两圆柱全贯轴线交叉的两圆柱面交线求作1112323234545456678yy7878624两圆柱面全贯的情况两圆柱互贯的情况部分圆柱相交112233455445yy部分圆柱面相交112233455445yy空间分析的重要性截交线与相贯线综合
