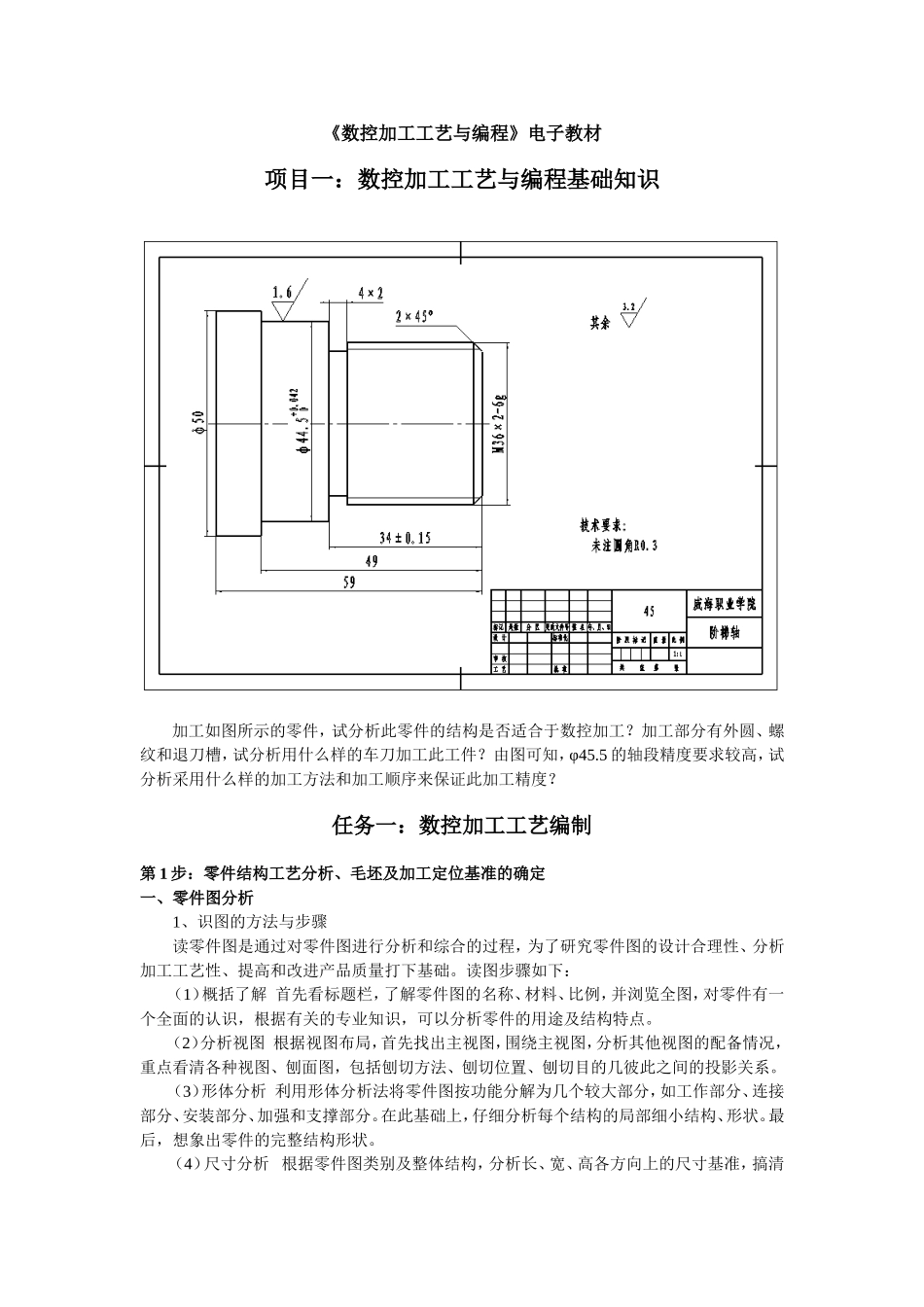

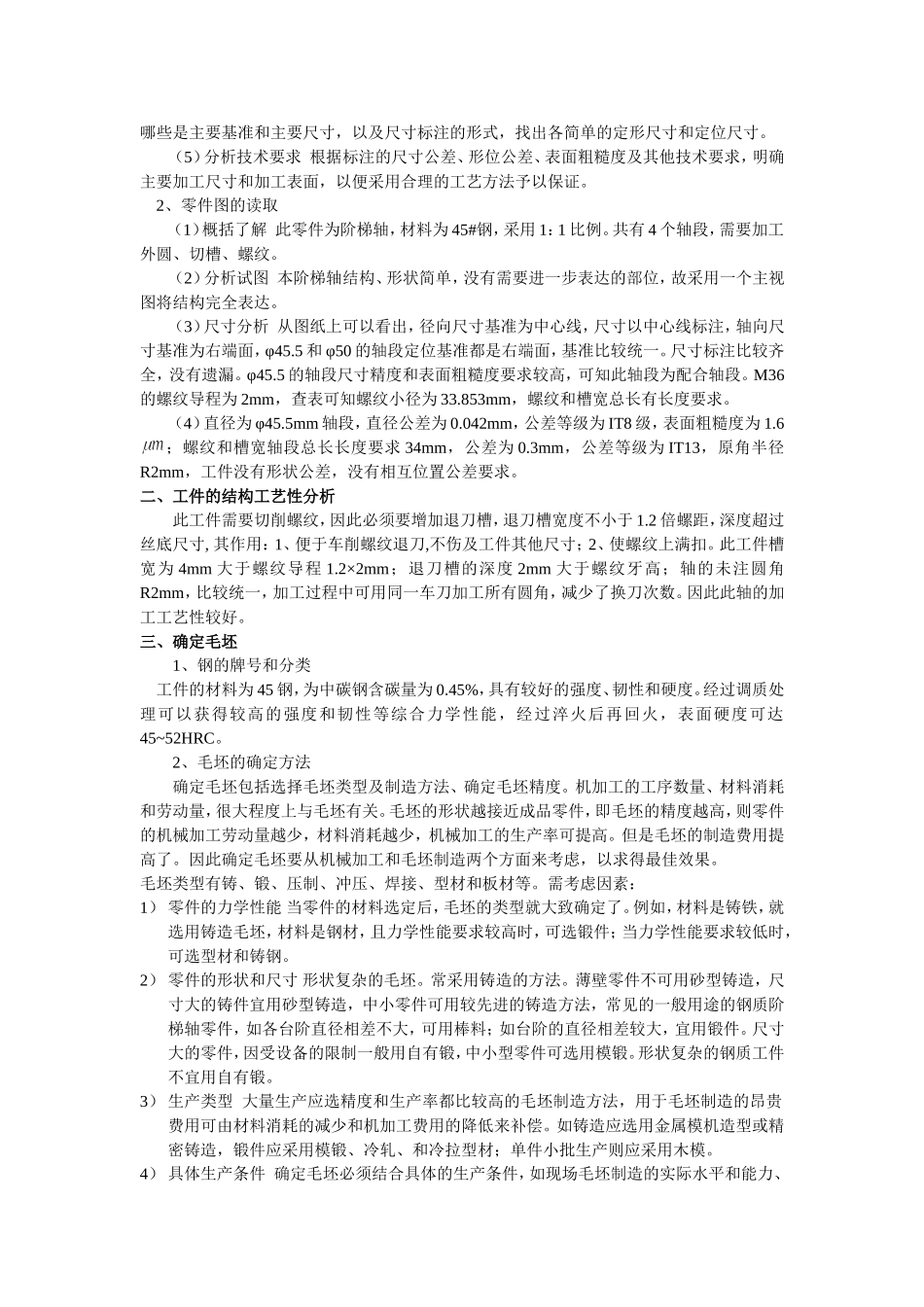

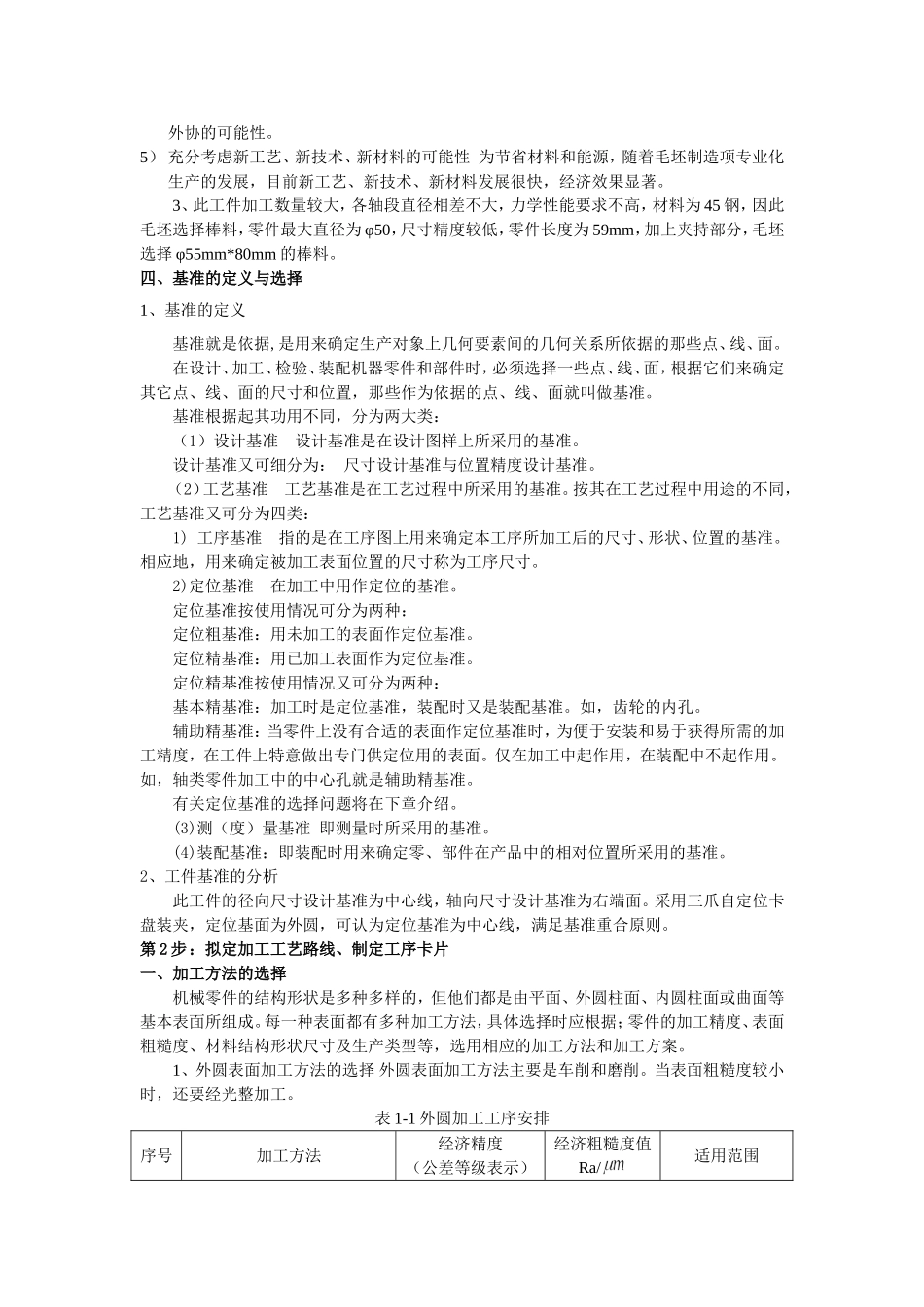

《数控加工工艺与编程》电子教材项目一：数控加工工艺与编程基础知识加工如图所示的零件，试分析此零件的结构是否适合于数控加工？加工部分有外圆、螺纹和退刀槽，试分析用什么样的车刀加工此工件？由图可知，φ45.5的轴段精度要求较高，试分析采用什么样的加工方法和加工顺序来保证此加工精度？任务一：数控加工工艺编制第1步：零件结构工艺分析、毛坯及加工定位基准的确定一、零件图分析1、识图的方法与步骤读零件图是通过对零件图进行分析和综合的过程，为了研究零件图的设计合理性、分析加工工艺性、提高和改进产品质量打下基础。读图步骤如下：（1）概括了解首先看标题栏，了解零件图的名称、材料、比例，并浏览全图，对零件有一个全面的认识，根据有关的专业知识，可以分析零件的用途及结构特点。（2）分析视图根据视图布局，首先找出主视图，围绕主视图，分析其他视图的配备情况，重点看清各种视图、刨面图，包括刨切方法、刨切位置、刨切目的几彼此之间的投影关系。（3）形体分析利用形体分析法将零件图按功能分解为几个较大部分，如工作部分、连接部分、安装部分、加强和支撑部分。在此基础上，仔细分析每个结构的局部细小结构、形状。最后，想象出零件的完整结构形状。（4）尺寸分析根据零件图类别及整体结构，分析长、宽、高各方向上的尺寸基准，搞清哪些是主要基准和主要尺寸，以及尺寸标注的形式，找出各简单的定形尺寸和定位尺寸。（5）分析技术要求根据标注的尺寸公差、形位公差、表面粗糙度及其他技术要求，明确主要加工尺寸和加工表面，以便采用合理的工艺方法予以保证。2、零件图的读取（1）概括了解此零件为阶梯轴，材料为45#钢，采用1：1比例。共有4个轴段，需要加工外圆、切槽、螺纹。（2）分析试图本阶梯轴结构、形状简单，没有需要进一步表达的部位，故采用一个主视图将结构完全表达。（3）尺寸分析从图纸上可以看出，径向尺寸基准为中心线，尺寸以中心线标注，轴向尺寸基准为右端面，φ45.5和φ50的轴段定位基准都是右端面，基准比较统一。尺寸标注比较齐全，没有遗漏。φ45.5的轴段尺寸精度和表面粗糙度要求较高，可知此轴段为配合轴段。M36的螺纹导程为2mm，查表可知螺纹小径为33.853mm，螺纹和槽宽总长有长度要求。（4）直径为φ45.5mm轴段，直径公差为0.042mm，公差等级为IT8级，表面粗糙度为1.6；螺纹和槽宽轴段总长长度要求34mm，公差为0.3mm，公差等级为IT13，原角半径R2mm，工件没有形状公差，没有相互位置公差要...
