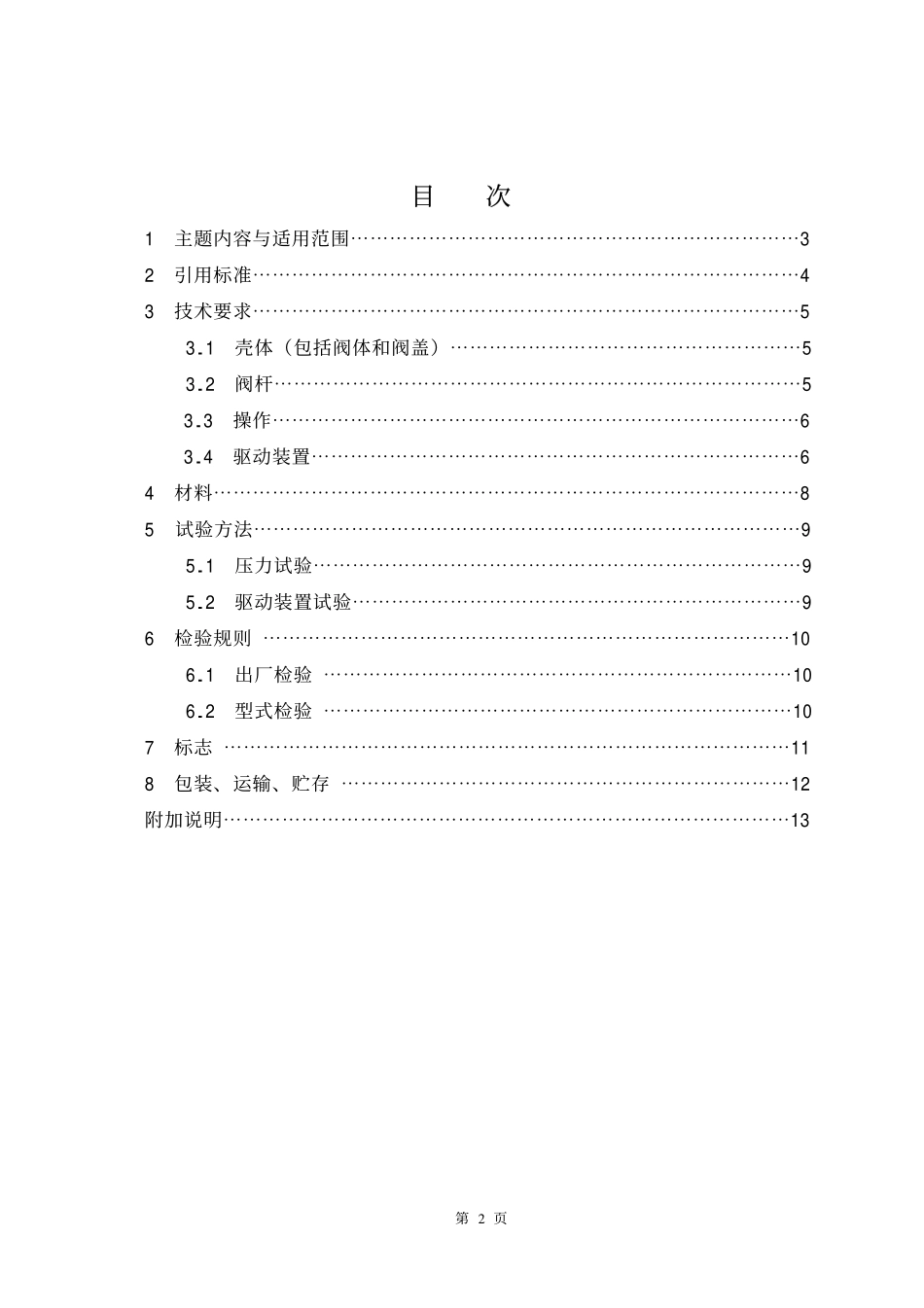

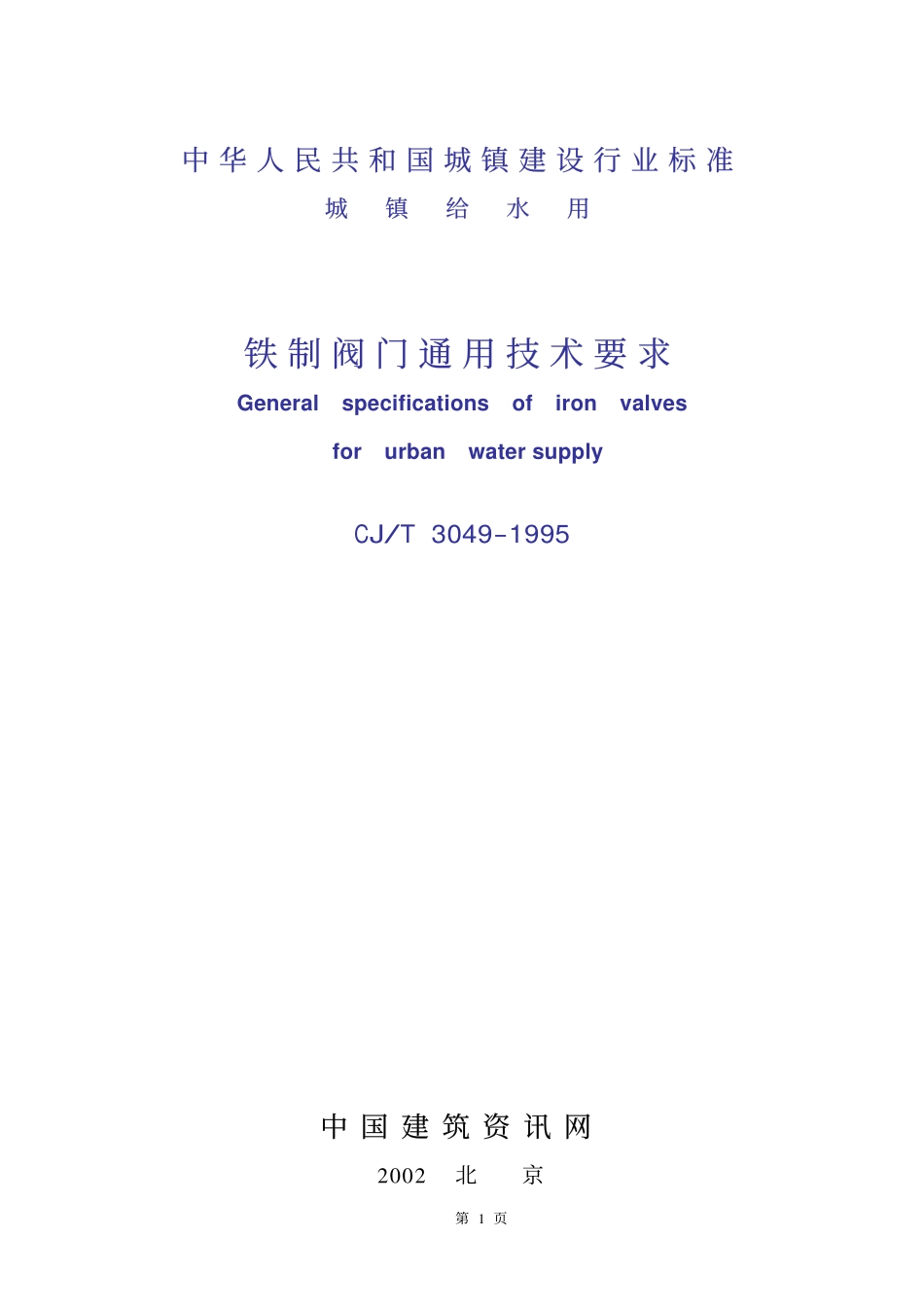

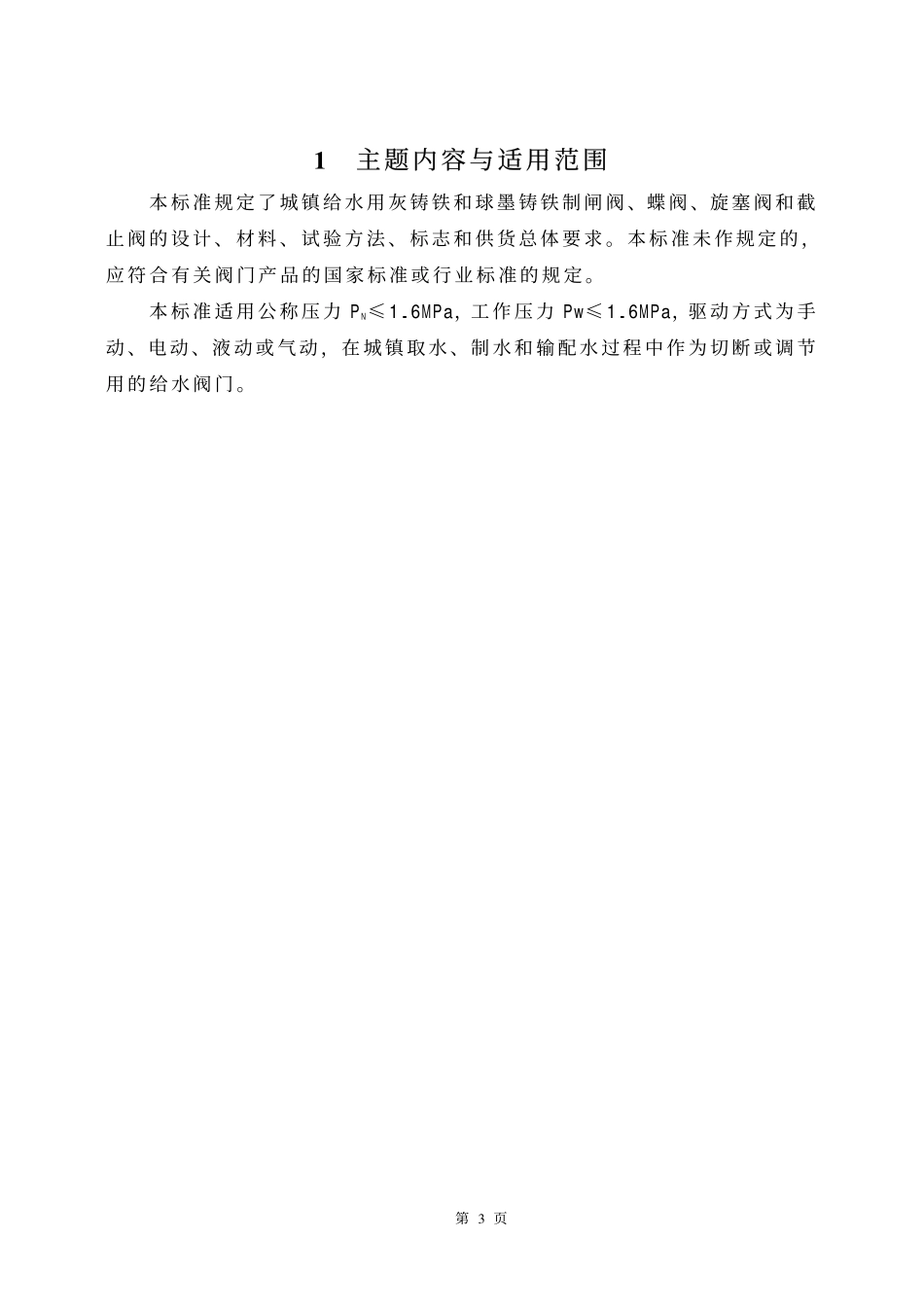

第1页中华人民共和国城镇建设行业标准城镇给水用铁制阀门通用技术要求GeneralspecificationsofironvalvesforurbanwatersupplyCJ/T3049-1995中国建筑资讯网2002北京www.bzfxw.com第2页目次1主题内容与适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.1壳体（包括阀体和阀盖）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.2阀杆⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.3操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.4驱动装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85试验方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95.1压力试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95.2驱动装置试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯96检验规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106.1出厂检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106.2型式检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯107标志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯118包装、运输、贮存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12附加说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13www.bzfxw.com第3页1主题内容与适用范围本标准规定了城镇给水用灰铸铁和球墨铸铁制闸阀、蝶阀、旋塞阀和截止阀的设计、材料、试验方法、标志和供货总体要求。本标准未作规定的，应符合有关阀门产品的国家标准或行业标准的规定。本标准适用公称压力PN≤1.6MPa，工作压力Pw≤1.6MPa，驱动方式为手动、电动、液动或气动，在城镇取水、制水和输配水过程中作为切断或调节用的给水阀门。www.bzfxw.com第4页2引用标准GB4216.1～4216.10灰铸铁管法兰及垫片GB9876给、排水管道用橡胶密封圈胶料GB12220通用阀门标志GB12221法兰连接金属阀门结构长度GB12222多回转阀门驱动装置的连接GB12223部分回转阀门驱动装置的连接GB12226通用阀门灰铸铁件技术条件GB12227通用阀门球墨铸铁件技术条件GB/T12252通用阀门供货要求GB12380.1～12380.6凸面整体球墨铸铁管法兰GB/T13927通用阀门压力试验JB/T5300通用阀门材...
