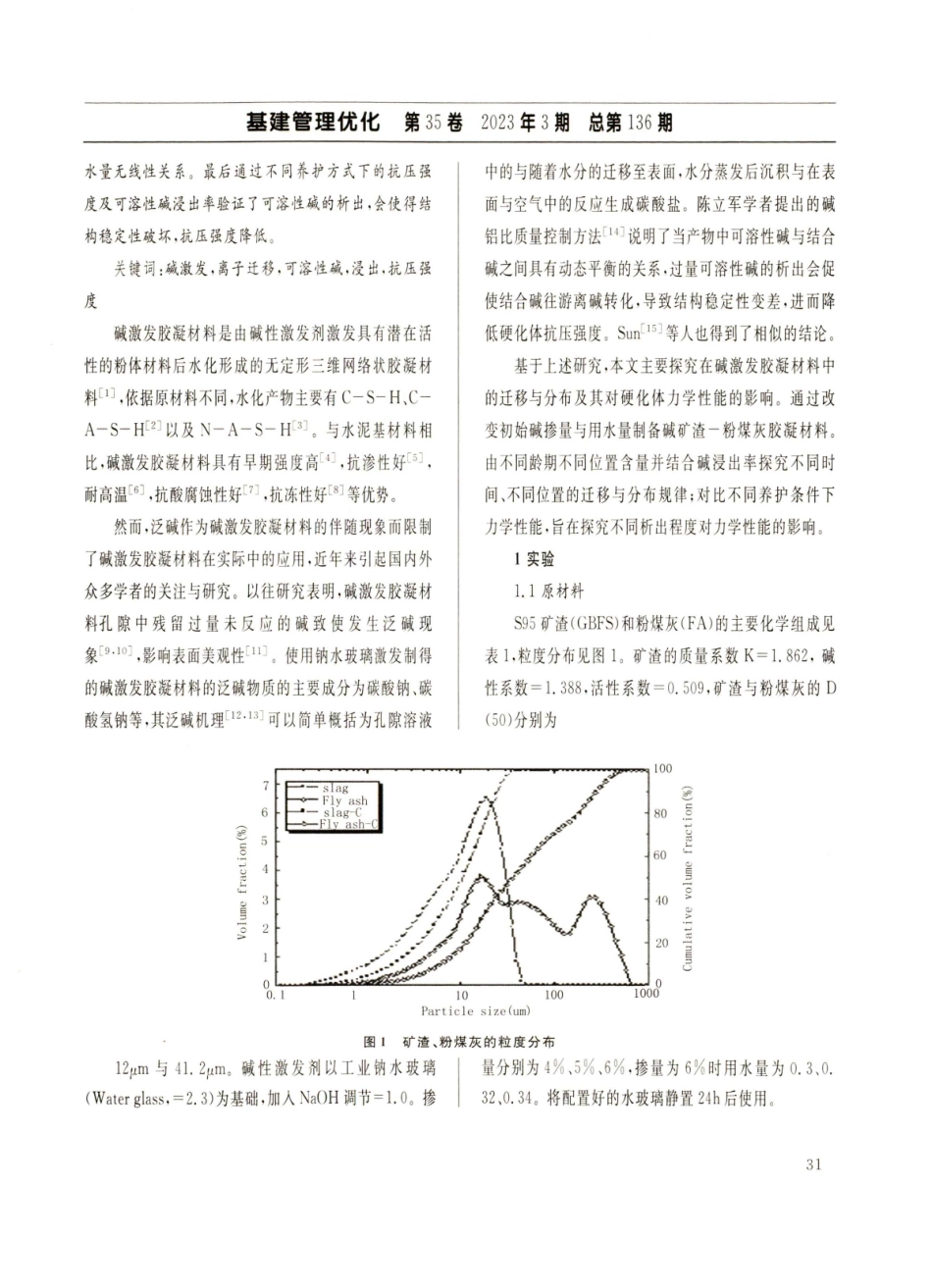

30总第136期2023年3期第35卷基建管理优化碱矿渣一粉煤灰基分布规律及其对力学性能影响对策与建议侯中瑞（上海勘测设计研究院有限公司，上海，200434）摘要：为探究碱矿渣一粉煤灰基胶凝材料一维方向迁移及分布规律及其对力学性能的影响。探究了碱掺量与用水量分布、碱浸出率的影响，采用XRD对浸出物质进行分析，并通过改变养护方式探究析出对抗压强度的影响。结果表明：的一维分布规律为0～3d呈“V”型分布，3d~7d呈“^”型分布，7d～28d趋于平衡，“^”型分布逐渐失去；碱浸出率结合XRD表明，浸出物质主要为碳酸钠，浸出率与碱掺量正相关，与龄期负相关；与用31总第136期2023年3期第35卷基建管理优化水量无线性关系。最后通过不同养护方式下的抗压强度及可溶性碱浸出率验证了可溶性碱的析出，会使得结构稳定性破坏，抗压强度降低。关键词：碱激发，离子迁移，可溶性碱，浸出，抗压强度碱激发胶凝材料是由碱性激发剂激发具有潜在活性的粉体材料后水化形成的无定形三维网络状胶凝材料［1]，依据原材料不同，水化产物主要有C-S-H、C-A-S-H21以及N-A-S-H3]。与水泥基材料相比，碱激发胶凝材料具有早期强度高[4]，抗渗性好[5]，耐高温[6]，抗酸腐蚀性好[7]，抗冻性好[8]等优势。然而，泛碱作为碱激发胶凝材料的伴随现象而限制了碱激发胶凝材料在实际中的应用，近年来引起国内外众多学者的关注与研究。以往研究表明，碱激发胶凝材料孔隙中残留过量未反应的碱致使发生泛碱现象[9.10，影响表面美观性[11]。使用钠水玻璃激发制得的碱激发胶凝材料的泛碱物质的主要成分为碳酸钠、碳酸氢钠等，其泛碱机理[12.13]可以简单概括为孔隙溶液中的与随着水分的迁移至表面，水分蒸发后沉积与在表面与空气中的反应生成碳酸盐。陈立军学者提出的碱铝比质量控制方法[14说明了当产物中可溶性碱与结合碱之间具有动态平衡的关系，过量可溶性碱的析出会促使结合碱往游离碱转化，导致结构稳定性变差，进而降低硬化体抗压强度。Sun[15]等人也得到了相似的结论。基于上述研究，本文主要探究在碱激发胶凝材料中的迁移与分布及其对硬化体力学性能的影响。通过改变初始碱掺量与用水量制备碱矿渣一粉煤灰胶凝材料。由不同龄期不同位置含量并结合碱浸出率探究不同时间、不同位置的迁移与分布规律；对比不同养护条件下力学性能，旨在探究不同析出程度对力学性能的影响。1实验1.1原材料S95矿渣（GBFS)和粉煤灰（FA)的主要化学组成见表1.粒度分布见图1。矿渣的质量系数K=1.862，碱性系数...
