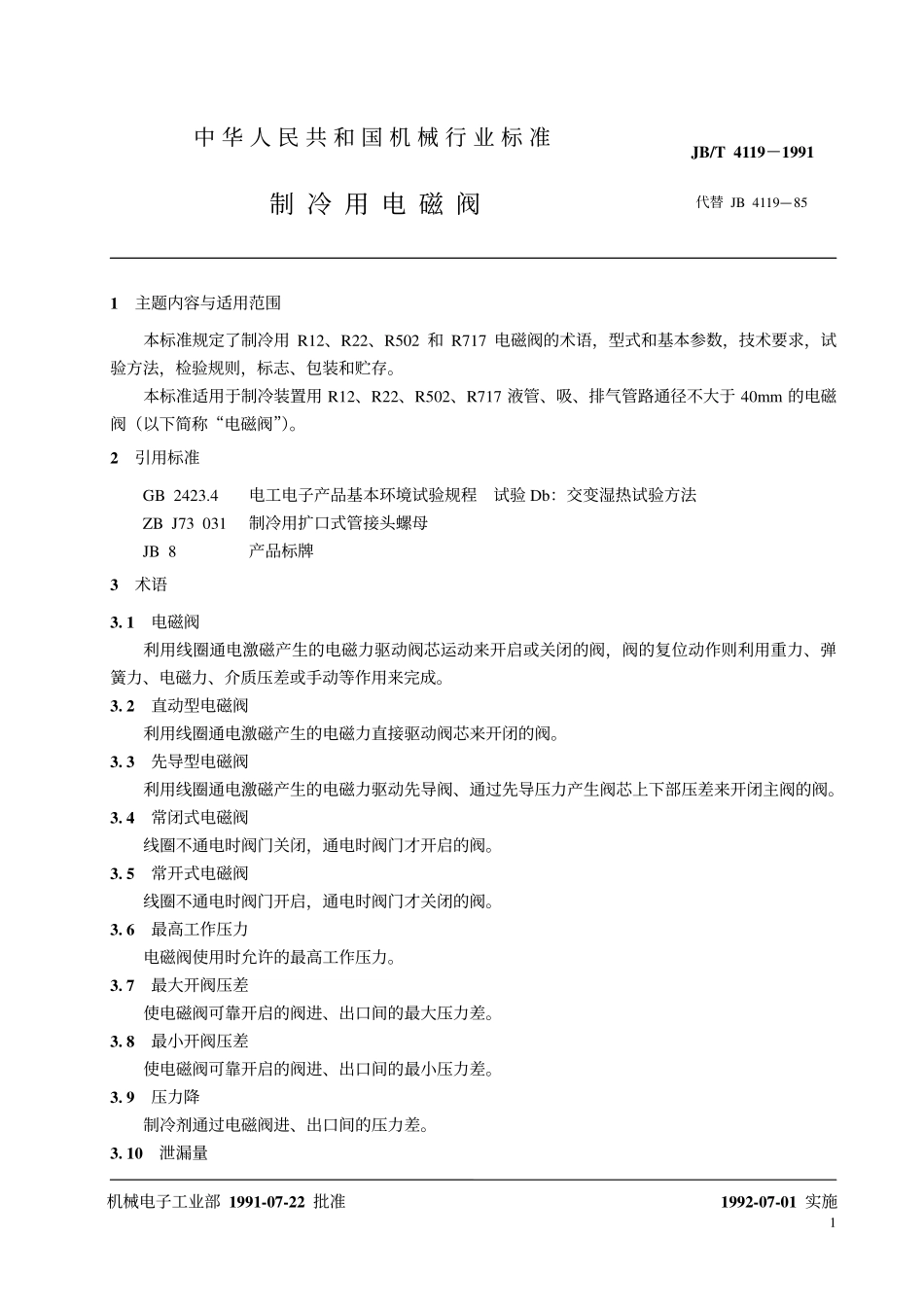

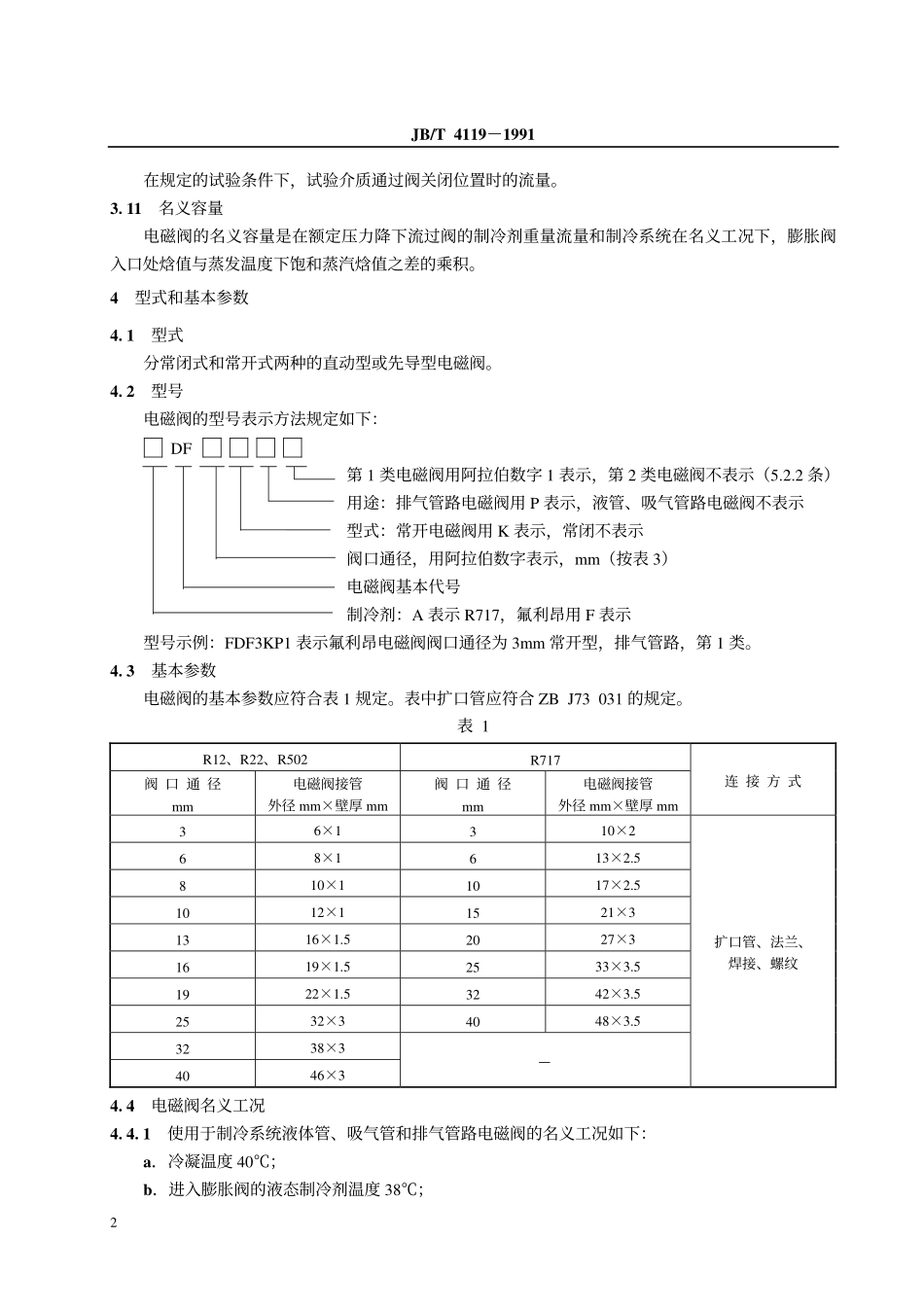

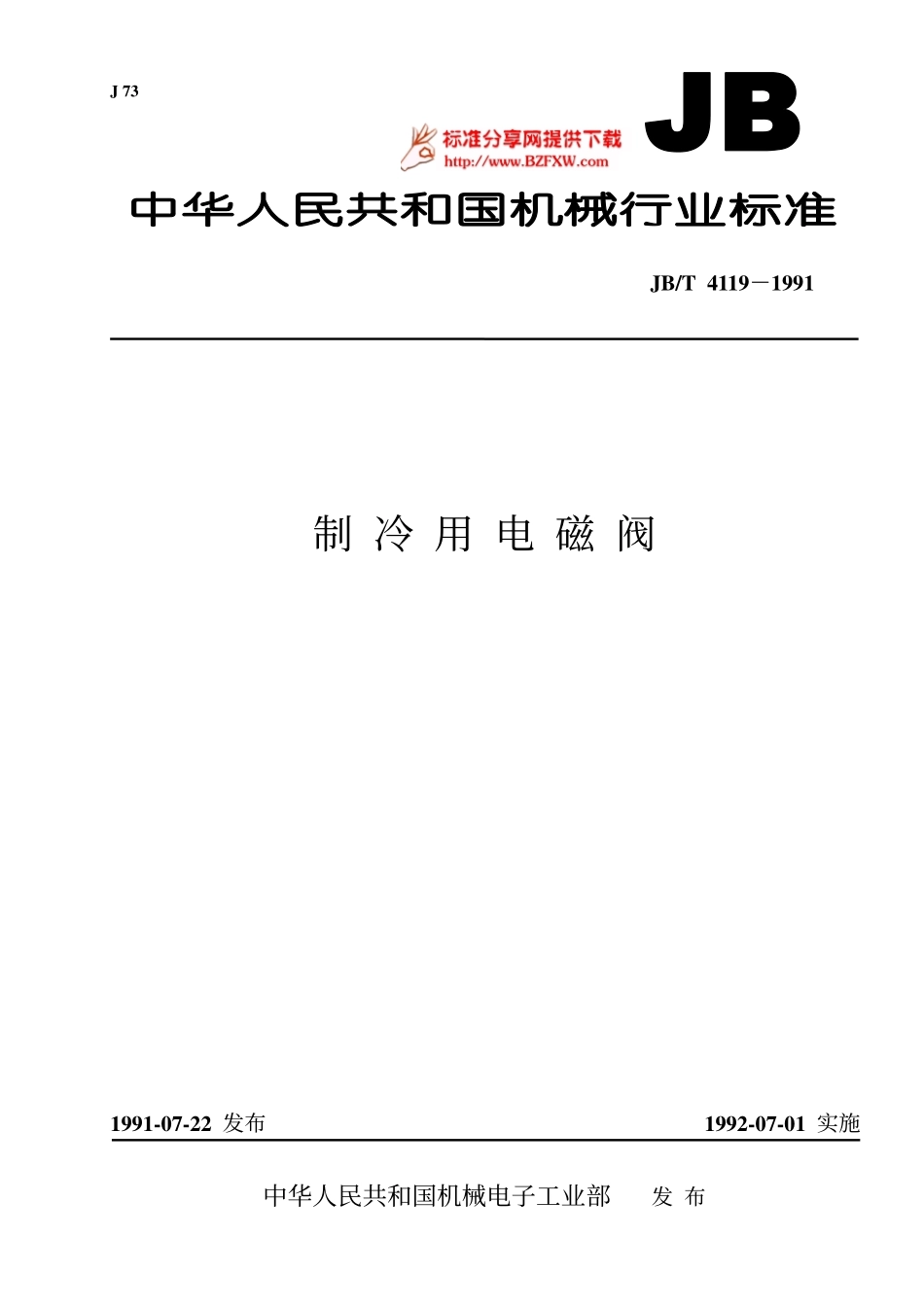

J73JB/T4119－1991制冷用电磁阀1991-07-22发布1992-07-01实施中华人民共和国机械电子工业部发布11主题内容与适用范围本标准规定了制冷用R12、R22、R502和R717电磁阀的术语，型式和基本参数，技术要求，试验方法，检验规则，标志、包装和贮存。本标准适用于制冷装置用R12、R22、R502、R717液管、吸、排气管路通径不大于40mm的电磁阀（以下简称“电磁阀”）。2引用标准GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法ZBJ73031制冷用扩口式管接头螺母JB8产品标牌3术语3.1电磁阀利用线圈通电激磁产生的电磁力驱动阀芯运动来开启或关闭的阀，阀的复位动作则利用重力、弹簧力、电磁力、介质压差或手动等作用来完成。3.2直动型电磁阀利用线圈通电激磁产生的电磁力直接驱动阀芯来开闭的阀。3.3先导型电磁阀利用线圈通电激磁产生的电磁力驱动先导阀、通过先导压力产生阀芯上下部压差来开闭主阀的阀。3.4常闭式电磁阀线圈不通电时阀门关闭，通电时阀门才开启的阀。3.5常开式电磁阀线圈不通电时阀门开启，通电时阀门才关闭的阀。3.6最高工作压力电磁阀使用时允许的最高工作压力。3.7最大开阀压差使电磁阀可靠开启的阀进、出口间的最大压力差。3.8最小开阀压差使电磁阀可靠开启的阀进、出口间的最小压力差。3.9压力降制冷剂通过电磁阀进、出口间的压力差。3.10泄漏量机械电子工业部1991-07-22批准中华人民共和国机械行业标准制冷用电磁阀JB/T4119－1991代替JB4119—851992-07-01实施JB/T4119－19912在规定的试验条件下，试验介质通过阀关闭位置时的流量。3.11名义容量电磁阀的名义容量是在额定压力降下流过阀的制冷剂重量流量和制冷系统在名义工况下，膨胀阀入口处焓值与蒸发温度下饱和蒸汽焓值之差的乘积。4型式和基本参数4.1型式分常闭式和常开式两种的直动型或先导型电磁阀。4.2型号电磁阀的型号表示方法规定如下：DF第1类电磁阀用阿拉伯数字1表示，第2类电磁阀不表示（5.2.2条）用途：排气管路电磁阀用P表示，液管、吸气管路电磁阀不表示型式：常开电磁阀用K表示，常闭不表示阀口通径，用阿拉伯数字表示，mm（按表3）电磁阀基本代号制冷剂：A表示R717，氟利昂用F表示型号示例：FDF3KP1表示氟利昂电磁阀阀口通径为3mm常开型，排气管路，第1类。4.3基本参数电磁阀的基本参数应符合表1规定。表中扩口管应符合ZBJ73031的规定。表1R12、R22、R502R717阀口通径mm电磁阀接管外径mm×壁厚mm阀口通径mm电磁阀接管外径mm×壁厚mm连接方式36×1310×268...
